作為元器件生產線上的標桿性測試工具，Keysight的E5071C自2006年面世以來，為數以萬計的行業用戶生產高性能產品保駕護航。而網絡分析儀旗艦產品-PNA，更是以其卓越的性能、全面的測試功能、優異的用戶體驗，為線性、非線性元器件的性能表征，提供了信心滿滿的保證。
當前業界已經發生了巨大變化，元器件的集成度變得越來越高，僅僅表征器件的S 參數已無法滿足需求，必須進行完整的性能表征，這就要求用戶使用更全面的射頻和微波測量解決方案：頻率更高，性能更強、功能更全面、性?xún)r(jià)比更高！
哪款儀器堪當此重任？ E5080B

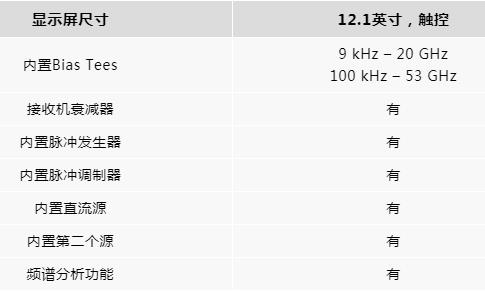

E5080B使用靈活的硬件簡化您的測量設置
傳統的測試系統需要用到直流電源、脈沖發生器、頻譜分析儀等。E5080B 整合了多種儀器的功能，可以替代多種獨立儀器，顯著降低測試成本和復雜性。
E5080B通過更全面的應用程序覆蓋，助力獲得更深入的洞察力
?自動夾具移除
?時域分析
?利用TDR進行增強時域分析
?基礎脈沖射頻測量
?噪聲系數測量
?阻抗分析
?標量混頻器校準測量
?嵌入式本振功能
?增益壓縮應用
?信號源相位控制
?差分和I/Q 器件測量
?真實模式激勵
?頻譜分析

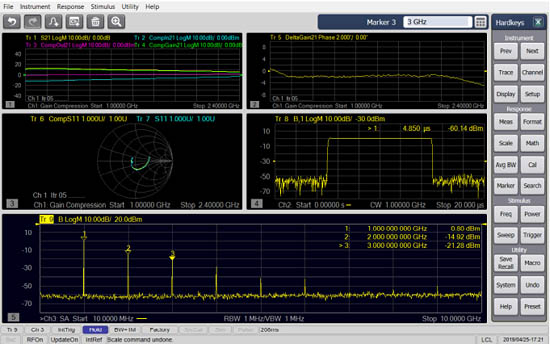

E5080B采用Keysight VNA通用的操作界面
E5080B 沿用了是德科技的通用網絡分析儀操作界面，確保與PNA、PXI VNA或USB VNA等不同平臺間實現無縫過渡。
E5080B出色的性能確保準確測量
優異的測量性能可以降低測量不確定度，提供可重復的測量結果。E5080B 具有出色的技術指標，可以充分滿足現代測試的要求。
頻率范圍：9 kHz-20 GHz、100 kHz-53 GHz
內置端口：2端口或4端口
動態范圍（10 Hz IF帶寬）：140 dB（4GHz載波）、126 dB（20GHz載波）、71 dB（53GHz載波）
跡線噪聲（4 GHz載波）：0.0015 (dB rms, 10 kHz IFBW)
功率掃描范圍：
- 60 至 13 dBm（典型值，4GHz載波）
- 60 至 7 dBm（典型值，20GHz載波）
- 50 至 -12 dBm（典型值，53GHz載波）
溫度穩定度（典型值）：0.005 dB/C（4GHz載波）
測試時間（2端口校準，窄掃寬，201掃描點，典型值）：2.2 ms（1 MHz IFBW）
中頻帶寬：1 Hz 至 15 MHz

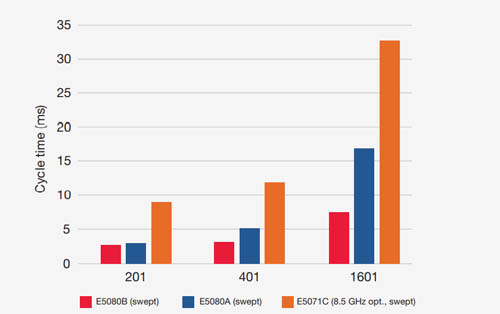

E5080B提高測試吞吐量
E5080B具有出色的靈活性和性能指標，可以提高測試吞吐量，降低設備和運營成本。同時E5080B 綜合了豐富的硬件和軟件功能，可以替代直流電源、示波器和頻譜分析儀等其他設備，只需要配置一臺儀器，大大減少了每次測試時需要更改的配置和連線，從而進一步加快了整個測試過程，節省寶貴的開發時間和費用。
