在通信、汽車電子等領域中，電路系統由含有數字芯片的多塊單板組成，數字信號在芯片間、背板上以Gbps速率傳輸，數字通信信道包含了PCB走線、連接器和互聯電纜。由于鏈路長損耗大，容易出現誤碼導致系統無法正常工作，因此需要測試信道上數字信號并優化電路設計。利用4457系列數字示波器的眼圖與抖動分析功能可以對高速數字信號進行深入分析。

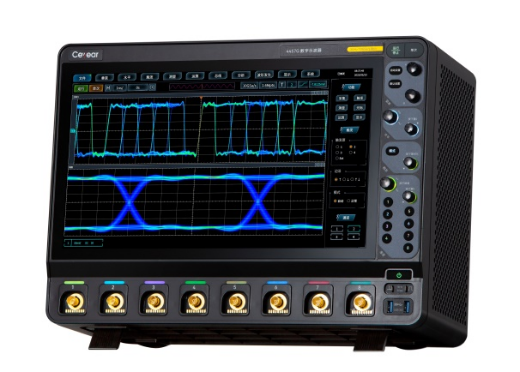

4457系列數字示波器

眼圖直觀觀察信號質量

眼圖是根據數字通信信號中恢復出的時鐘信息，對信號中的大量碼元的疊加顯示。從眼圖中可以由跡線的顏色，得出其頻度的高低，高頻跡線是由系統確定性因素影響產生的，如波形的過沖振鈴和電路的階躍響應相關。低頻部分則是由隨機噪聲和抖動等干擾引起。從導致眼高眼寬減小的主要因素著手優化電路，提高接收端幅度和時間的裕量，降低系統誤碼率。

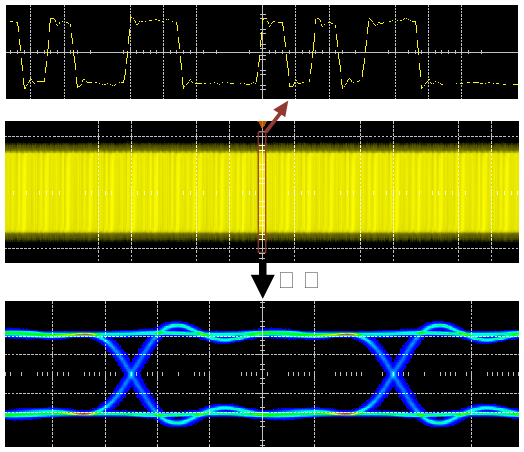

眼圖形成

多維度深入分析抖動

數字信號的抖動通過時間間隔誤差(TIE)的測量進行衡量，TIE指的是實際和理想跳變沿時刻之間的差，抖動過大會導致通信中產生誤碼。4457示波器將抖動分解為各子成分來分析。數據依賴抖動（DDj）由電路匹配不佳，碼間串擾引起；周期抖動（Pj）由開關電源等周期信號耦合到電路中；隨機抖動（Rj）由電路本底噪聲和不同鏈路間串擾產生。

4457系列數字示波器利用多種視圖來深入分析總抖動TIE。TIE趨勢圖顯示抖動隨時間的變化，與碼型周期有關的抖動是由于電路匹配不好導致階躍響應穩定太慢。在TIE頻譜圖，噪聲本底代表著隨機抖動，譜線代表在某一頻點處存在確定性抖動。直方圖反應了抖動的統計分布特性，高斯型的直方圖表明主要以隨機抖動為主。

以上三個視圖是對示波器捕獲到的有限個碼元的抖動測量分析結果，浴盆曲線則是根據上述分析得到的隨機抖動值，對測量結果的擴展，可以得到示波器無法直接測量的低誤碼率（如1e-12）下的總抖動，用于評價系統的抖動指標是否滿足高速串行通信一致性的要求。

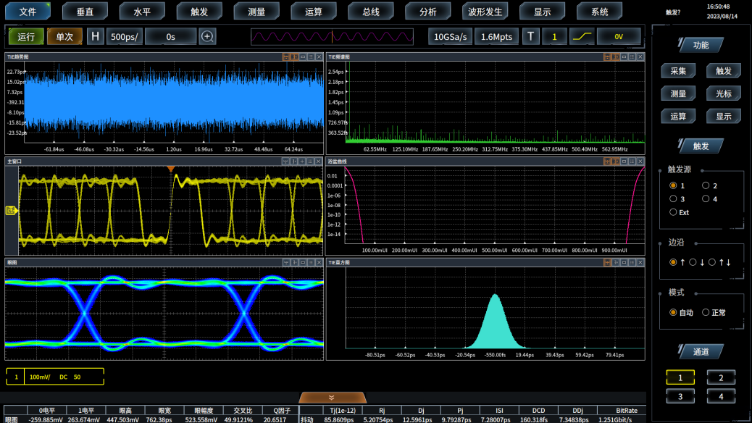

4457系列數字示波器通過多視圖同時分析眼圖與抖動
