ZDS5054A示波器針對電源白盒測試開發了電源分析、環路分析、電源通信協議解碼等功能，讓工程師可以快速設計高效率、高可靠的電源。歡迎體驗免費樣機，還能抽取示波器、探頭等禮品，100%中獎！

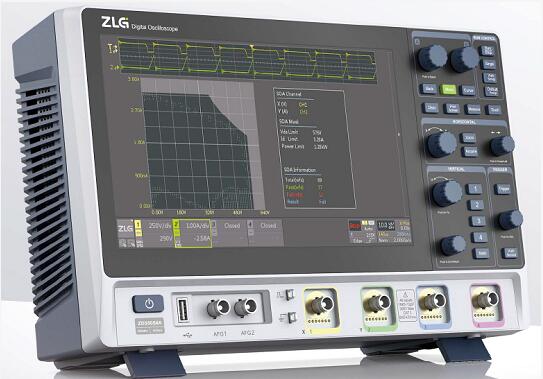

ZDS5054A電源分析型示波器

1、波形捕獲

·500MHz帶寬

·330kwfms/s波形刷新率

·250Mpts存儲深度

2、數據挖掘能力

·模板觸發

·參數測量

·波形搜索

·分段存儲

·FIR濾波器

功能特點

1、電源分析：助力電源信號完整性分析

ZDS5054A電源分析功能涵蓋了輸入輸出特性測試，MOSFET、磁性元件、電容、電感等器件分析，調制波形測試等功能，全方位評測電源可靠性。

支持PD、QC、HDQ、PM Bus、SM Bus、AVS Bus、DALI、DMX等電源常用通信協議解碼，快速完成數字電源通信調試。

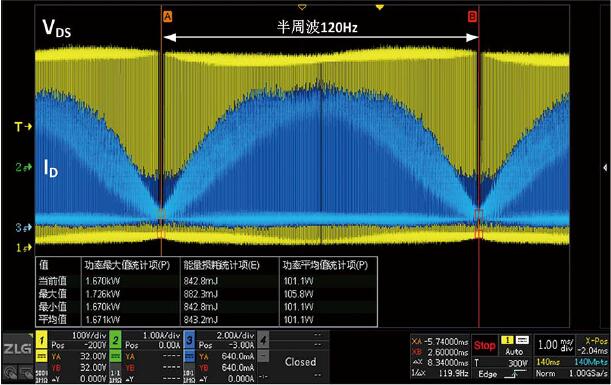

2、MOSFET開關損耗精準量化

功率MOSFET開關損耗測試是PFC電源調試中的難點，由于SPWM每個周期的開關損耗都不相同，傳統通過手光標和數學運算手動測試的方式已經不適用。ZDS5054A示波器標配250M存儲深度，可捕獲多個完整調制周期SPWM波形，自動統計各開關周期的開通/關斷/導通損耗，計算最大值、最小值、平均值，準確量化開關器件的功率損耗。

3、SOA測試：有效保障MOSFET工作安全

功率MOSFET瞬時電壓、電流、功率超出安全工作區，會導致器件損壞、爆炸的風險陡增，常規調試手段難以對器件的各種工況進行全面評估。SOA安全工作區分析功能，可統計MOSFET在所有工況下瞬時參數超出安全工作區的概率，便于工程師更好地評估電源工作穩定性。

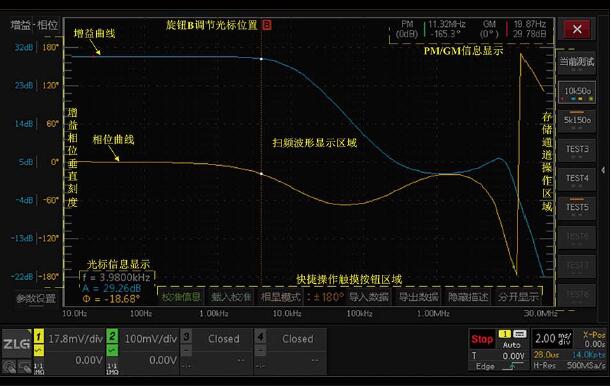

4、環路分析：快速判斷電源環路穩定性

穩定的反饋環路對開關電源來說是非常重要的，如果沒有足夠的相位裕度和幅值裕度，電源的動態性能就會很差或者出現輸出振蕩。伯德圖可以直觀呈現負反饋系統的增益、相位的頻率響應曲線，通過分析系統的增益余量與相位余量，可以判斷控制系統是否穩定。

5、內置雙通道AFG信號發生器

內置函數信號發生器，支持正弦波、三角波、方波、鋸齒波等標準函數信號輸出，頻率高達，可以自動掃描電源控制環路伯德圖，自動顯示相位裕度和增益裕度等參數，幫助工程師快速進行環路分析，加快調試效率。

開售福利

1、免費樣機試用

5月23日-6月30日，在ZLG致遠儀器微信公眾號發送“試用”，即可免費申請ZDS5000示波器試用機會，以及豪禮抽獎活動，獎品如下：
