電源紋波是電源質量檢測的重要指標，準確測量紋波對于防止其對電路造成危害至關重要。雖然測量過程看似簡單，但其中的細節也需要我們特別注意。接下來，我們將一同探討在紋波測量過程中需要關注的關鍵事項。

示波器紋波測試是電源測試中的重要環節。通過選擇合適的示波器和探頭、正確設置示波器以及遵循測試步驟和注意事項，可以準確測量電源紋波并判斷其是否在允許范圍內。同時，了解紋波的來源和抑制方法也有助于提高電源的質量和穩定性。

什么是紋波？

1、紋波的定義

紋波是由于直流穩壓電源的電壓波動而造成的一種現象，因?yàn)橹绷鞣€(wěn)壓電源一般是由交流電源經整流穩壓、濾波等環節而形成的，由于濾波不徹底，就會遺留交流成分，這種疊加在直流穩定量上的交流分量就稱之為紋波。

2、噪聲是什么？

示波器噪聲是指在測量信號時，示波器自身或外部環境引入的無規律、隨機的電信號波動。這些噪聲會干擾信號的準確顯示，影響測量結果的清晰度和精度。

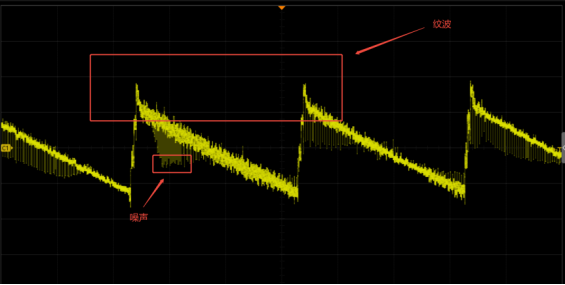

圖1   噪聲和紋波區別

兩者主要區別如圖1和表1所示：

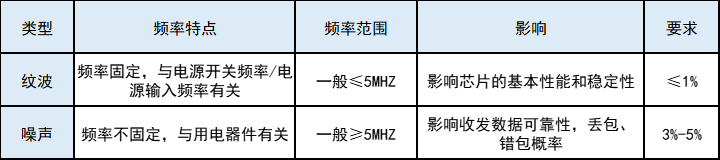

表1  紋波和噪聲的區別

如何測量電源紋波？

由于紋波和噪聲的幅度比較小，使用傳統的8bit示波器可能無法捕捉到較小的紋波信號，相比較之下，12bit示波器的動態范圍較大，能提供更高的分辨率和更精確的測量能力，避免由于分辨率不足導致的測量誤差。

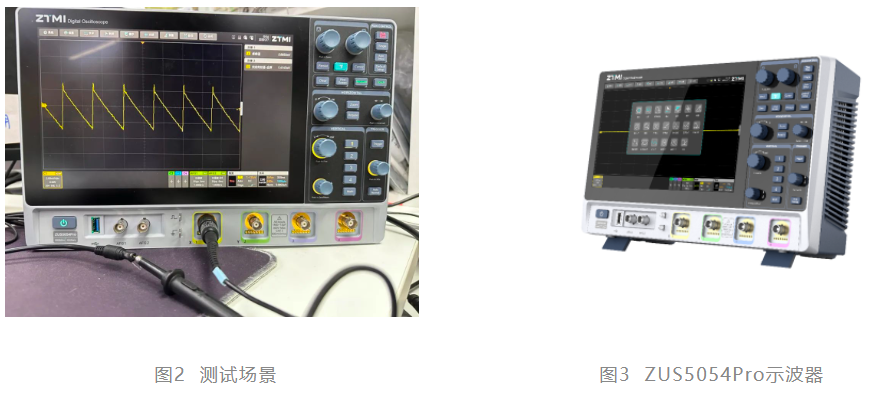

這里用到我們的12bitADC位數示波器- ZUS5054Pro示波器來進行測試，用到的工具有ZP1010SA探頭和常規的電源適配器來進行紋波測量。

注意事項

選擇合適的探頭：首先探頭要選擇合適的檔位，一般選擇衰減比例1:1的無源探頭測量輸出阻抗及頻率較低的電源紋波，避免不必要的噪聲衰減影響紋波的測量；如果電壓比較大，或者對帶寬要求比較高的情況下可使用 X10 檔。

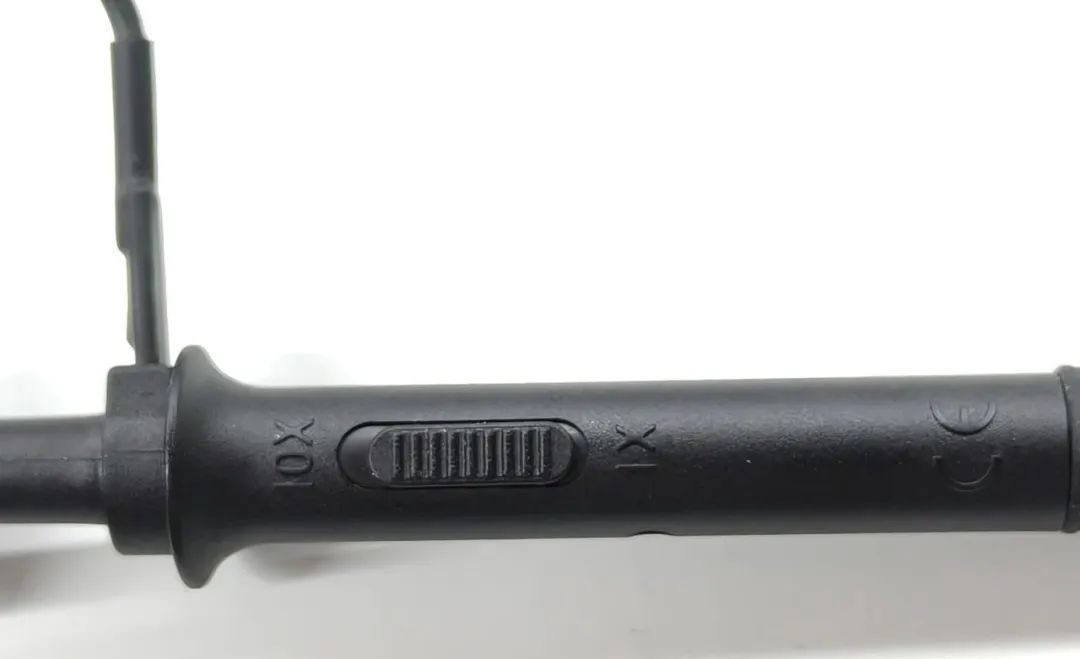

圖4   探頭檔位選擇

耦合方式：紋波屬于是交流成分，所以“通道耦合”方式可使用“交流耦合”方式來限制直流信號的輸入，進而觀察波形中的交流成分，也就是紋波，如圖5所示。

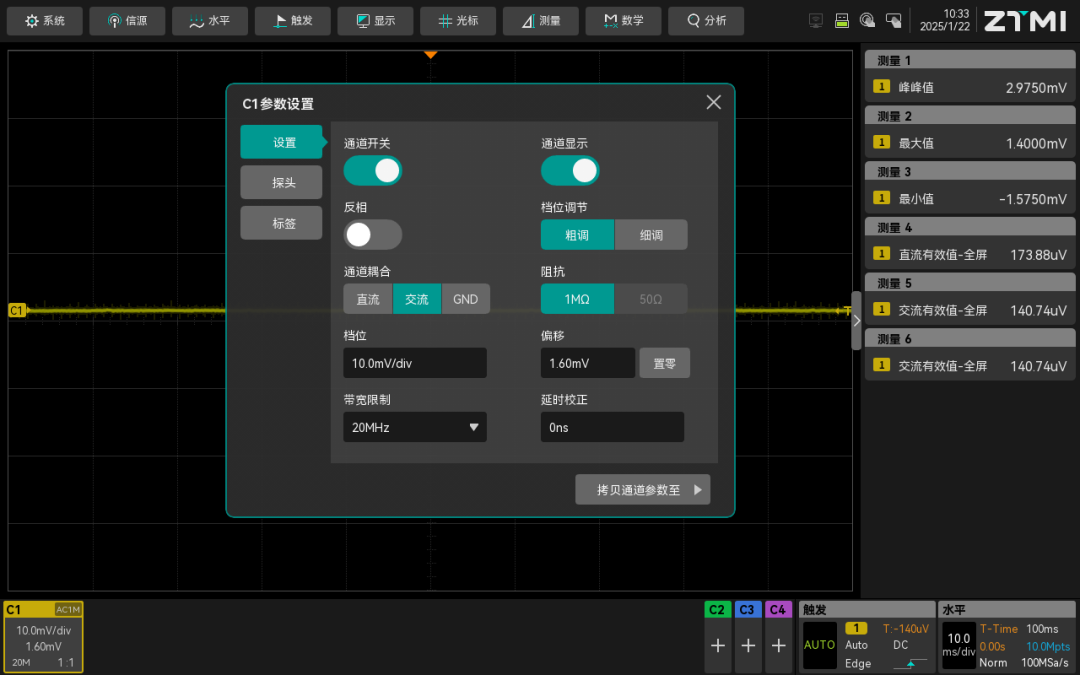

圖5   通道界面設置

帶寬限制：一般將帶寬限制設置到20MHz，可適當?shù)氖褂谩皫捪拗啤惫δ?，來濾除不必要的高頻噪聲濾除，如圖5所示。

阻抗設置：示波器通道阻抗有1MΩ和50Ω兩種選擇。使用無源探頭時，通常選擇1MΩ。同時，探頭要選擇合適的擋位，電壓較大或者對帶寬要求較高時，可使用X10檔；普通情況下建議使用X1檔，以減少紋波測量的影響。示波器通道的衰減比也要調成相應的檔位。

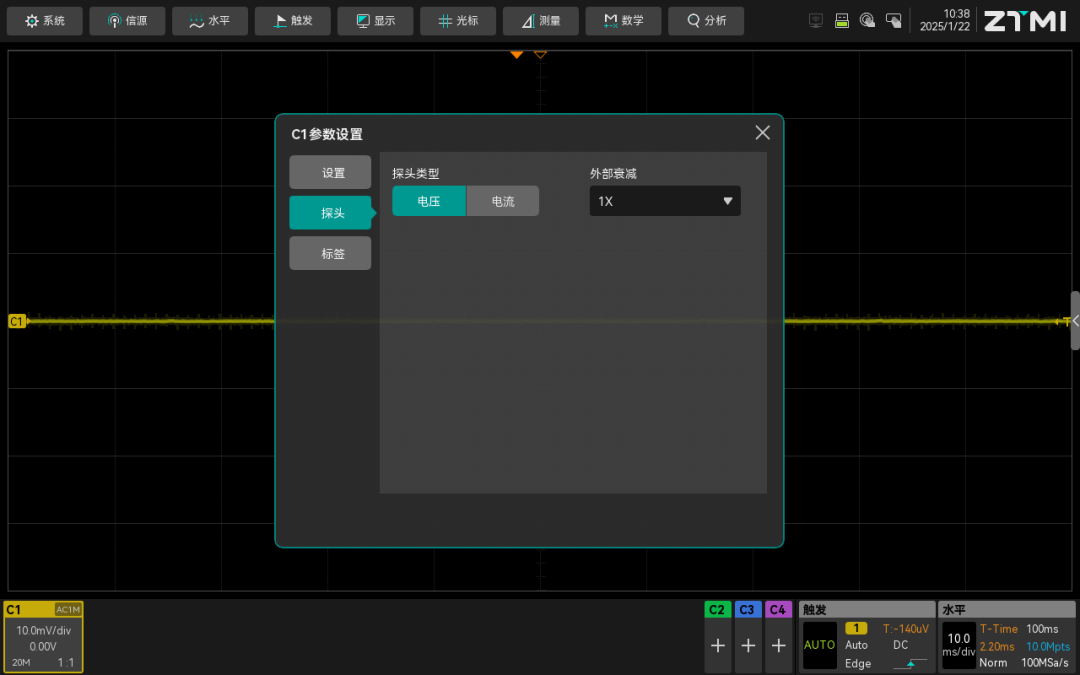

圖6   探頭界面設置

觸發方式可以選用邊沿觸發，如果需要實時觀察紋波信號，可選擇“Auto（自動觸發）”，如果需要觀察某次測量時的波形，可選擇“Normal（正常觸發）”。

除此之外，更重要的一點就是要避免電磁輻射等對信號的干擾，所以在測量時建議使用彈簧探針接地，避免長接地線引入干擾噪聲帶來不必要干擾。
