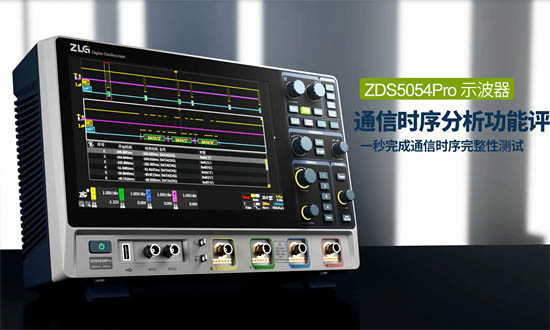

消費電子、汽車電子、AIOT等嵌入式智能設備，對內部通信總線時序一致性有嚴格要求。ZDS5054Pro示波器支持IIC、SPI、IIS等多種通信時序分析，幫助工程師迅速完成嵌入式通信調試。

時序分析主要看哪些參數？

簡單來說，時序就是通信總線各信號有效的先后順序及配合關系，因而為了確保產品的穩定，需要對器件的總線通信時序進行一致性測試。

以最常見的IIC總線為例，通過SDA數據線、SCL時鐘線這兩條線的高低電平、上升沿、下降沿時序切換就可以實現主機與IIC設備的通訊，比如：

1、傳輸開始條件：SCL處于高電平，SDA下降沿時；

圖1 I2C時序圖

2、傳輸接收條件：SCL處于高電平，SDA上升沿時；

圖2 I2C時序圖

3、傳輸數據：開始傳輸后，SCL處于高電平時，SDA的數據為所傳輸?shù)臄?shù)據。

ZDS5000示波器如何進行測試

隨著智能化程度提升，嵌入式設備中器件數量越來越多，過去依靠工程師使用示波器手動測量通信時序的方式，效率低下且難以保證測試標準一致。

ZDS5054Pro、ZDS5054D示波器創新的時序分析功能，可分析IIC、IIS、SPI、MDIO、CAN、LIN、MIPI-RFFE等協議的通信時序。

圖3 測試項目

典型的IIC型號有22項測試參數，原本手動測試需要幾十分鐘，使用時序分析功能僅需1秒鐘即可完成自動測試，并可導出測試報告。

圖4 時序測試結果

1秒鐘即可完成時序分析，顯示每項時序參數的標準限值、實測值，以及測試狀態PASS/FAIL，可一鍵導出測試報告。

圖5 自動導出測試報告
