在同一塊PCB上可能有多個模塊電源一起工作。若模塊電源是不屏蔽的、并且靠得很近，則可能相互干擾使輸出噪聲電壓增加。為避免這種相互干擾可采用屏蔽措施或?qū)⑵溥m當遠離，減少其相互影響的干擾。如輸出電容一般可采用兩只，一只靠近整流管，另一只靠近輸出端子的方式，兩只小容量電容并聯效果優于一只大容量電容的方式，多個電容器并聯能改善電容的高頻阻抗特性。

總結

在電源設計中，可采用上述方式來降低紋波，但是多多少少都是利弊共存，需要權衡最需要改善的點來選擇合適的方案，當然也可以選擇現成的穩定成品電源，其中的濾波電路、隔離部分等都已經高度集成于一體。

致遠電子基于近二十年的電源設計經驗積累，自主研發設計自主電源IC，打造全工況優選型DC-DC電源，滿足所有工況需求，為用戶提供穩定、優質的供電解決方案。P系列隔離基于自主研發的開關電源芯片ZLG1002，相較于傳統設計，紋波噪聲低至40mV，為用戶打造高可靠性供電環境。還實現了低至5mA的靜態電流，待機功耗僅為25mW，待機如休眠般靜謐，可有效降低待機時能量損失。

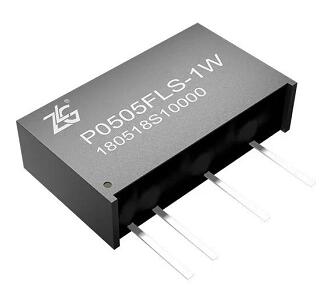

圖 5 P_FLS-1W電源（紋波典型值為50mVp-p）
