測試應用

在電源產業中，開關電源以小型、輕量和高效率的特點被廣泛應用在電子設備上，是電子信息產業不可缺少的一種電源。電源產品安全性是電源生產廠家最關心的指標之一。耐壓測試可以檢測電氣設備在高壓條件下的絕緣性能,確保產品在使用過程中安全可靠，防止因絕緣不良導致的電擊和火災事故，從而保障用戶的安全，因此，耐壓測試是開關電源的標準檢測項目。

我們先用HY9320交直流絕緣耐壓測試儀對AC-DC交直流兩用的機殼開關電源進行耐壓絕緣測試。    HY9320交直流絕緣耐壓測試儀完美的結合了耐壓測試的各種需求，集電氣強度（交/直流耐壓）、絕緣電阻等多項測試功能于一體，輸出電壓最高支持交流5KV,直流6KV，絕緣電阻標配測試電壓達2.5KV，可選配5KV，且具有20mA的泄露電流范圍以及高達100GΩ的絕緣阻值量程。

測試方法

1、耐壓測試：按照耐壓的測試標準，測輸入和輸出端，將耐壓值調至設定的最高耐壓（AC電壓4000V），并在最高耐壓值維持一分鐘時間。

2、絕緣測試：在輸入輸出間加 500VDC，測的輸入輸出間絕緣電阻應大于 10MΩ，測試時間一分鐘。

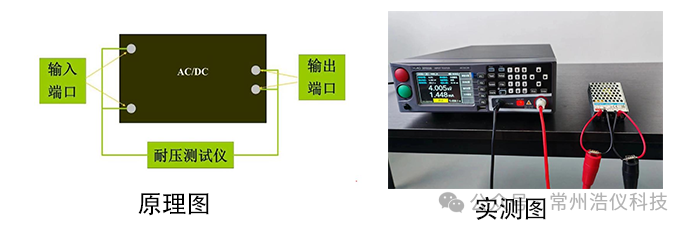

測試接線

將電源的輸入端和輸出端分別短路連接，再接到耐壓儀的對應端進行測試。

測試結果

為了驗證測試的準確性與可靠性，我們將所得耐壓測試結果與該電源產品的規格書進行對比，電源產品規格書參數如下：

由上可知，我們HY9320對該產品的輸入-輸出端之間的耐壓測試與絕緣阻抗測試完全符合規格，性能參數達標，作為一款超高性價比的耐壓儀可以滿足絕大部分產品的耐壓測試需求，并且HY9320通信接口和協議豐富，也非常適用于組建自動化測試系統。
