對于校準實驗室、制造業等電能質量?jī)x器生產和維護的用戶來說，6130B電能功率標準源是理想的解決方案。它是福祿克電能功率標準源系列中的一員，專為電能領域而設計，提供電能信號，模擬復現電力波形和失真事件。它完全符合國際上各種現行的電能質量標準，滿足電能測量?jī)x器的校準需求。

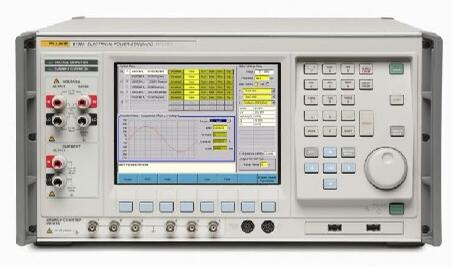

圖1 6100B電能功率標準源

6130B可校準廣泛的電能測試儀器，包括

· 電能表

· 閃變分析儀

· 相位表

· 功率因數表

· 電能質量分析儀

· 電能質量記錄儀

· 有功功率表

· 無功功率表

· 功率表

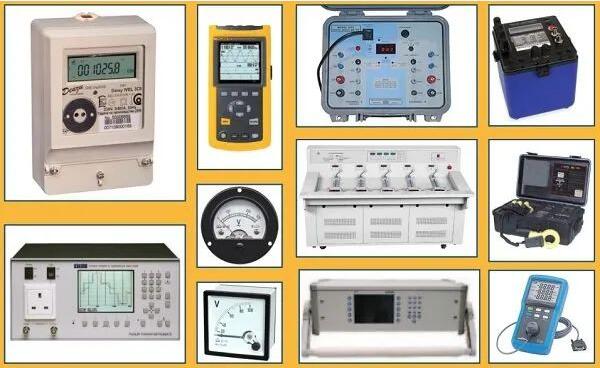

圖2 可校準儀器

6130B由一個6100B主機和兩個6101B輔機組成。6100B主機擁有控制顯示界面和電信號輸出端子。如果配置三個輔機，就可提供四相電流和電壓輸出。您可依據實際應用情景分別開啟這四臺儀器，其中，第四相可用于模擬接地線上存在的電流或電壓，來測試不平衡的場景。

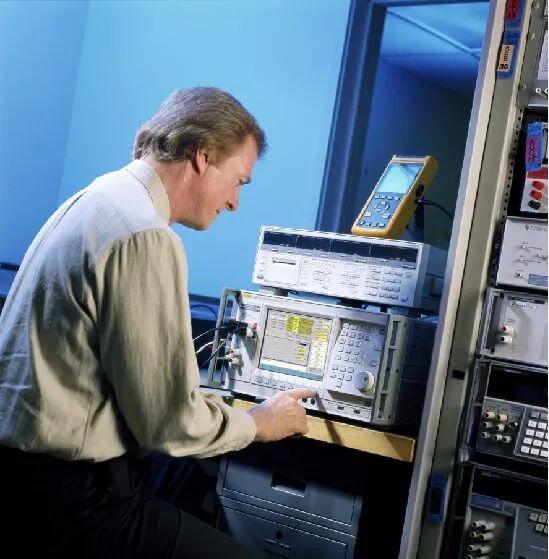

圖3 測試場景

6130B這些特點，適用您的應用場景：

靈活性

儀器采用模塊化設計，您可靈活配置，選用1-4臺以適應不同的相數需求

高準確性

電壓指標0.012%，電流指標0.013%，基本電能指標0.0236%

豐富的標準信號

提供諧波失真、調制諧波、間諧波、驟升驟降、閃變信號，諧波的數量高達100次

寬量程范圍

電壓至1008V，電流20A/50A/80A可選，還可與52120A跨導電流放大器閉環使用放大電流至120A

除了6130B，福祿克還提供更高精度的6135A系列和PMU相量測量?jī)x校準系列。
