Fluke Calibration 5322A 電器安全測試儀校準器將眾多功能集成到一臺儀器中，取代了通常用于校準電氣安全測試儀的分立電阻器、 十進制電阻箱和其他定制解決方案。

檢定絕緣電阻測試儀時，5322A選擇高阻源輸出功能。校準器采用高阻值、高電壓電阻器，可直接測量兆歐計以及其他便攜式和臺式絕緣測試儀的高壓輸出。5322A增加了/5型號，主機可直接輸出耐受5kV高壓電阻；增加開路模式，開路電壓測量時，電壓表輸入阻抗高達100GΩ；電阻輸出時可熱切換調節電阻，輸出不中斷，特別適合反算法校準搖表；將隨機電阻倍乘器和10kV分壓器做了拆分，采用等電位屏蔽驅動端的絕緣測試儀，可使用電阻倍乘器將5322A電阻值擴大1000倍輸出，具有更好的防泄漏設計。

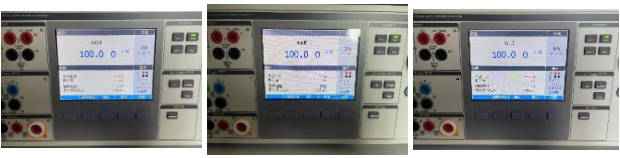

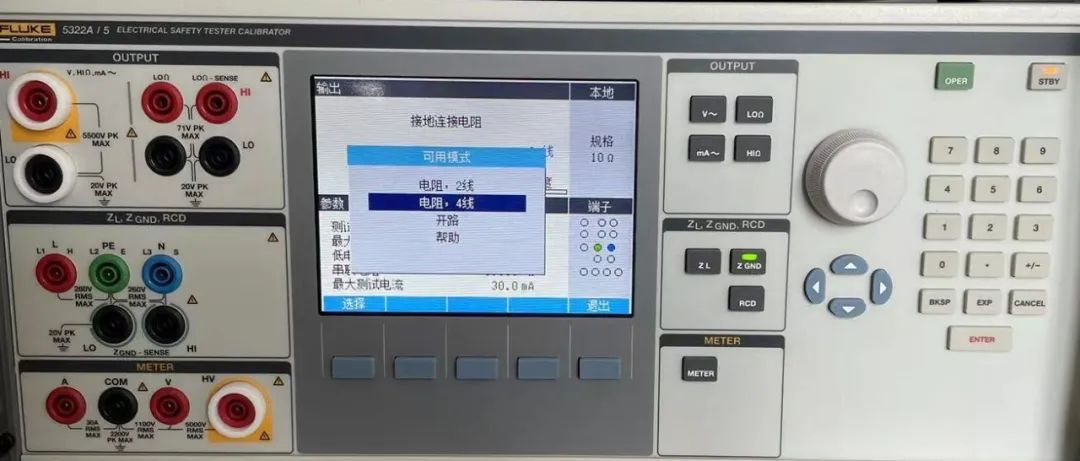

檢定接地電阻測試儀時，5322A選擇低阻源輸出功能。校準器從低電阻精密電阻器輸出 100 mΩ 至 10 kΩ、分辨率為 3.5 位數字的電阻值。選擇 2 線或 4 線模式可獲得最大靈活性，或一個離散 4 線 10 mΩ 輸出可覆蓋更多的工作負載。按照檢定規程要求，增加輔助電阻500Ω 、1 k Ω、2 k Ω、5 k Ω，驗證其影響；增加三線增強模式，適用于接地電阻測試儀檢定。

檢定接地導通電阻測試儀時，5322A選擇接地導通源輸出功能。按照規程要求，新增四線補償功能，四線輸出電阻小至1mΩ，用于校準最新接地導通電阻測試儀。

5322A新改進的萬用表功能，可直接測量高達5.5kV電壓；具備紋波和總諧波失真測量；也提供耐壓測試儀電壓、泄漏電流/跳閘定時器和便攜安規測試儀閃爍測試功能。對于超過 5 kV 的電壓，可使用隨附的 10 kV 分壓器附件或可選的特種 40 kV 高壓探頭進行測量。

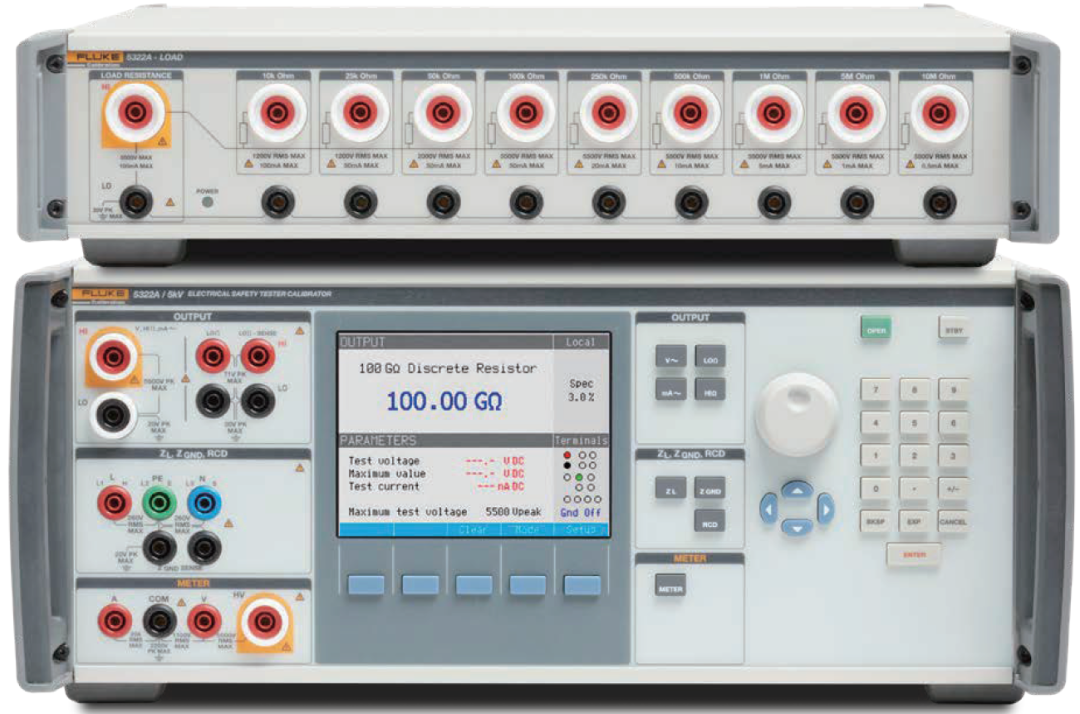

可選的 5322A-LOAD 5 kV 高電阻負載選件具有 5 kV 高電壓電阻器， 5322A-LOAD具有 9 個從 10 kΩ 到 10 MΩ 的 高壓電阻器，這些電阻器可在電壓限制范圍內并聯組合，用于精密耐壓測試儀泄漏電流測試和容量測試。

5322A可設置菜單語言包括英語、法語、德語、中文、西班牙語、俄語用戶界面(UI)，而且還內置幫助文件，方便實驗人員操作時參考使用。

5322A還在多個功能測量分辨率提高，量程范圍擴展，更新的便攜電器安全測試儀PAT RCD 模式和閃爍測試校準模式，RCD 功能中自動重新連接功能，RCD 模擬能夠以較高的時間和電流電平準確度測試安裝和 PAT 測試儀。5322A 跳閘時間提供優于 4:1 的測試不確定度比率和 1% 的跳閘電流不確定度。
