工業以太網對數據幀(有時稱為數據包)丟失或損壞造成的延遲非常敏感,哪怕只有少量數據包丟失或損壞也會導致機器停機。上述問題通常是間歇性的,而且可能是由惡劣的工業環境造成的。
為了解決網絡相關的停機問題,控制工程師和工業電工通常的做法是更換線纜或布置旁路線纜,但他們卻未必了解線纜是否確實存在問題,或者由于通過了通斷性測試而將質量低劣的線纜誤認為是良好線纜。最棘手的問題是那些間歇性出現的,并且不容易復現,因此您真的很難知道問題是否已經解決。

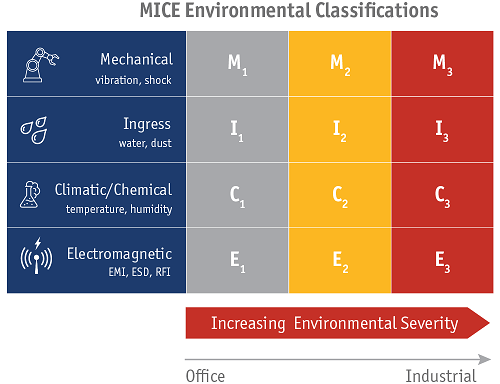

標準化組織認識到有必要通過創立ANSI/TIA-1105-A和ISO 11801:3標準來應對可能導致間歇性網絡問題的惡劣環境。上述兩個標準化組織都采用“MICE”標準,其中M為機械(沖擊、振動)、I為侵入(粉塵/液體)、C為氣候和化學(溫濕度/腐蝕性氣體)、E是電磁干擾(噪聲)。MICE標準適用于支持EtherNet/IP、ProfiNET、EtherCAT、Modbus-TCP以及其他工業協議的布線。
M、I和C級別為2和3的工業環境可能導致工業以太網線纜遭遇間歇性的通斷問題,這些問題是由于彎曲、振動、濕氣腐蝕以及溫度變化造成的收縮或膨脹而引起的。導致機器停機的間歇性通斷性問題很難發現,因?yàn)檫@些連接在大多數情況下似乎都是牢固可靠的,通斷性測試儀則通常會將不良連接判定為合格,因?yàn)檫@種測試儀只能發現開路的連接。
如何確定工業以太網線纜是否具有不良連接?
如何確定工業以太網線纜是否容易受電磁干擾(EMI)影響?
