現在，大家在測試現場經常會使用到存儲記錄儀與示波器，但這兩者到底有何區別呢？有了示波器還需要用存儲記錄儀嗎？讓小置來一一解答。

首先，存儲記錄儀是什么？

以前作為波形觀測裝置具有代表性的有示波器、電磁示波器、筆式示波器等，但隨著數字技術的發展，電磁示波器、筆式示波器逐漸被存儲式記錄儀（瞬態記錄儀）取代。

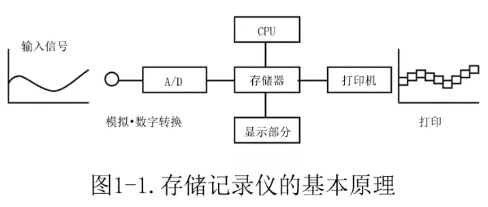

它由A/D轉換器、數據存儲器、波形顯示部分、打印機以及控制這些的CPU構成。通過A/D轉換器將輸入的模擬信號進行數字轉換，并將其保存在存儲器中，作為波形進行顯示或打印出來。存儲記錄儀的基本結構如圖1-1所示。

其次，存儲記錄儀與示波器的區別又是什么？

想要更長的記錄時間要如何選擇？

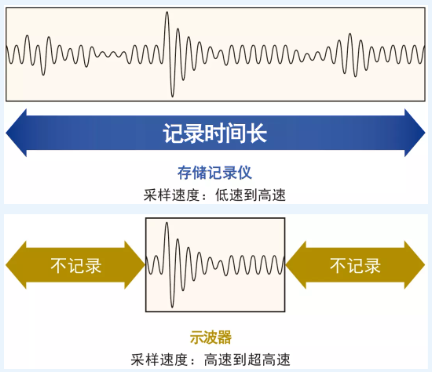

示波器擅長以高速采樣采集短時重復波形，而存儲記錄儀擅長以低速到高速采樣采集相對較長時間的波形變化。因此，當需要長時間連續觀察波形變化，或者想要長時間監控和捕獲發生概率較小的現象時，推薦使用記錄儀。

存儲記錄儀的存儲能力有多強？

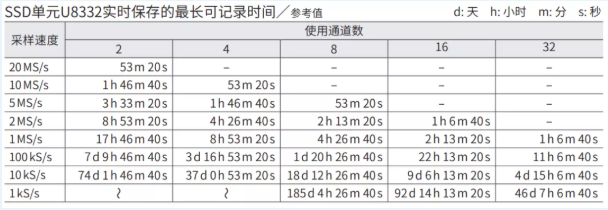

存儲記錄儀的特點在于多通道長時間的存儲。日置的記錄儀除了可以做到200MS/s的瞬態信號采集，還可以做到2ch，20MS/s采樣長時間存儲，或4ch，10MS/S，亦或8ch，5MS/s的速率長時間存儲于內置大存儲空間，實現多通道的高速長時間存儲。

對于無線充電設備100KHz或者高速開關信號1MS/s的高速信號的長時間存儲有巨大優勢。同時，具備高速轉存功能，測試獲取的大量數據轉存時間最大限度縮短。

例如，以前需要 1 分鐘才能完成的保存現在 2 秒就可以完成了。無需為保存數據花費的時間煩擾，為改善工作效率做出了貢獻。

想要更多的測量通道數怎么辦？

雖然示波器通常有2到4個通道，但日置的存儲記錄儀可以同時測量多達32個通道的模擬電壓或者測量最多128通道的繼電器ON/OFF或PLC信號，具體取決于產品型號。因此，可以一次測量多條信號線，并可以查看每個數據之間的關系。

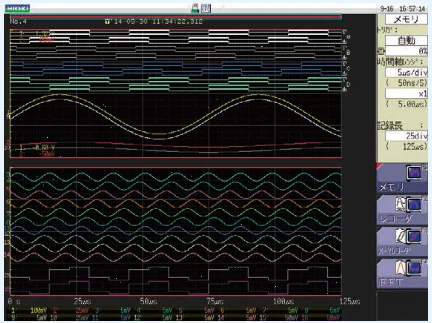

可以在一個屏幕上同時顯示所有通道的各種波形

輸入通道之間想要全部絕緣要怎么做？

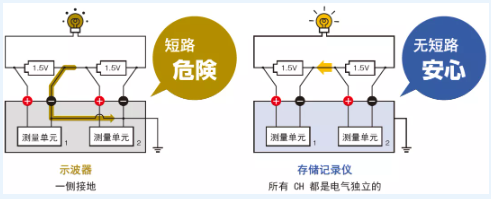

在一般的示波器中，輸入端有一個公共的GND，不僅不能在不同的GND之間測量，而且如果連接不正確還有短路的風險。然而，存儲記錄儀的輸入通道都是隔離的，因此可以安全自由地進行測量，而不必?fù)?dān)心短路。此外，示波器若搭配差分探頭去進行測量是可以實現通道間絕緣的，但相對的成本就會很高。

如何獲得高分辨率？

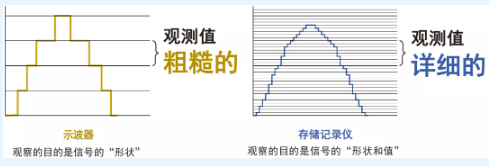

大多數示波器的分辨率約為8bit，不是高采樣速度。但是，日置的存儲記錄儀具有12bit到24bit的高分辨率。更高的分辨率意味著可以更精細的增量獲取值，例如12bit的情況下，可以比8bit的情況更精細16倍，測量值的誤差會大幅減小，可以獲得更準確的值。

怎么實現單元的自由更換？

存儲記錄儀的特點之一是各種單元可以自由更換。除了像示波器一樣簡單地測量電壓外，還可以通過根據測量應用選擇的單元來同時測量各種數據，例如電流、溫度、應變、頻率和邏輯信號。此外，還有不僅可以測量信號還可以生成信號的單元，可應用于更廣泛的領域。
