前言

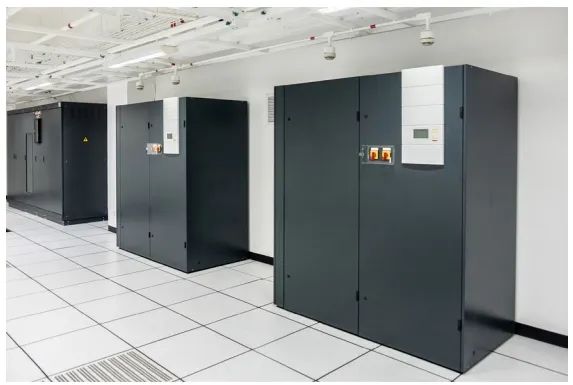

近年來，全球變暖等氣候變化導致雷擊造成的停電和瞬時斷電頻率增加。使用精密設備的工廠和數據服務器等場合，不僅需要安裝 UPS，更重要的是要有制造商的性能保證，以確保在緊急情況下能可靠運行和穩定供電。

UPS（不間斷電源）的功能是在工頻電源發生故障時提供持續的電力供應。為了確保不間斷電源能夠在緊急情況下能正常工作，有必要通過各種電源故障模擬測試更有效地確保其可靠運行。

課題

UPS 根據所安裝的設備、容量和供電方式等使用環境分為從單相到三相的不同類型。為了通過各種模擬測試確保供電質量，有必要根據實際情況對其進行更加安全、可靠和高效的測試。

HIOKI 日置日常測量?jī)x器解決了這一難題。

?安全性：HIOKI 日置的存儲記錄儀系列各通道之間都絕緣，因此可以輕松地同時測量多個通道，而不必?fù)?dān)心 UPS 的輸入端和輸出端或 交流/ 直流 。

?可靠性：電流測量還使用了鉗形電流傳感器，可靠地測量電壓電流以及運行和恢復期間的浪涌電流。與普通的電能質量分析儀相比, 具備采樣速度快和存儲時間長的特點，因此還可以捕捉到從瞬時諧波到電源恢復的相對較長一段時間內的變化情況。

?高效性：除此之外，通過安裝任意波形發生器單元，可在一臺設備同時進行利用功能發生器實施的電源故障模擬和測量。

解決方案

1. UPS 運行測試概要

運行測試的目的是確保在UPS 輸入端電壓斷電或波動時，輸出端的輸出電壓能可靠穩定地提供。具體來說，在UPS 的輸入端（工頻電源端）模擬和測試了以下電源故障情況。模擬時使用的是能在各條件下輸出的交流穩壓電源。

·瞬低：電壓瞬時下降（由于異常情況導致電力傳輸斷開之前的電壓下降）

·瞬停：瞬時斷電（電力重新傳輸為止的零電壓狀態）

·斷電

·電源恢復

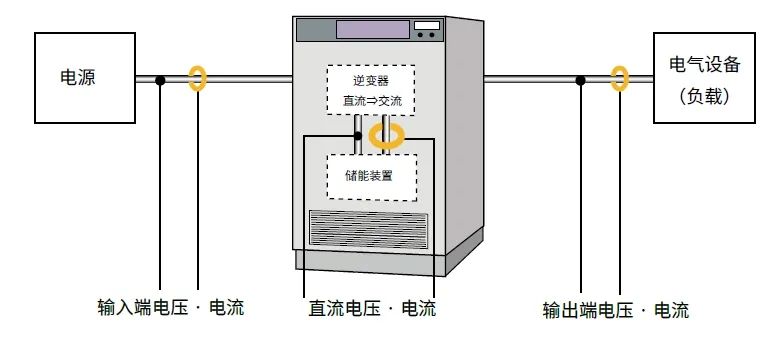

圖1：?jiǎn)蜗郩PS 評估測試的示意圖

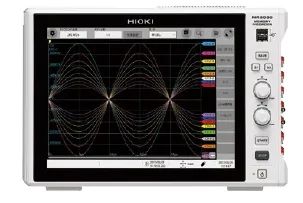

圖2：存儲記錄儀MR6000

要獲取的通道數為6 個

?輸入端電壓1ch/ 電流 1ch

?輸出端電壓 1ch/ 電流 1ch

?儲能設備電壓 1ch/ 電流 1ch

UPS 運行測試包括同時記錄“輸入端電壓/ 電流”“輸出端電壓/ 電流”“UPS 內部?jī)?chǔ)能設備電壓/ 電流”的波形。

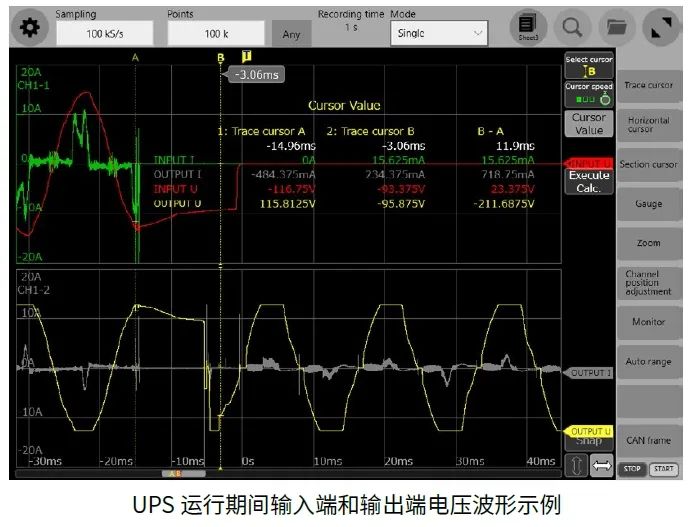

由此，可以檢查輸出端在瞬時斷電時的運行情況，以及在恢復正常供電后的運行情況。此外，通過記錄儲能設備端子之間的電壓/ 電流，可以驗證運行時的供電電流電平和電壓電平。此外，在長時間斷電的情況下，還可以確定UPS 輸出降至零為止的電壓電平。

2. 多種模擬測試

■并行處理供電系統的運行測試

如果UPS 為三相類型，則需要比單相類型更多的測量通道。除了典型的恒定逆變器供電系統外，并行處理供電系統注重供電效率和質量。

通過同時多點測量輸入端和輸出端的電壓/ 電流，以及雙向逆變器的輸入、輸出和運行期間與儲能設備的相關性，有助于進一步提高供電質量。
