為了對揚聲器進行軸向響應測量，您需要將揚聲器放置在支架上，并盡可能遠離所有反射面。同時盡量保持無噪聲進行測量，因?yàn)樘砑拥巾憫?yīng)中的噪聲會降低測量結果的質量。測量麥克風應放置在測量軸上，距離揚聲器約1米處。設置好麥克風和揚聲器后，使用卷尺測量到最近反射面（地面或天花板）的距離。

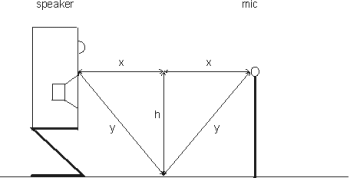

通過一些簡單的幾何計算（如圖1），可以確定要使用的低頻截止頻率。

圖1

低頻截止頻率=343/(2*(x2+h2)^0.5)其中，343m/s是聲速。對于一個天花板高度為2.4米、測量距離為1米的房間，計算得出：低頻截止頻率=343/(2*((0.52+1.22)^0.5))=132Hz。因此，對于此大小的房間，任何低于132Hz的數據都是無效的！請記住，應該在此基礎上增加一個額外的裕量，因?yàn)樵跍y(cè)量的低頻八度音階中收集到的數據點非常少。

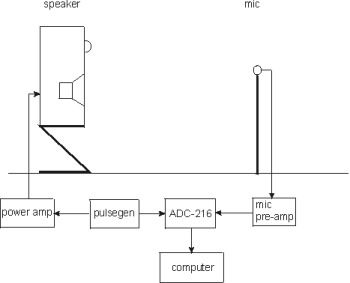

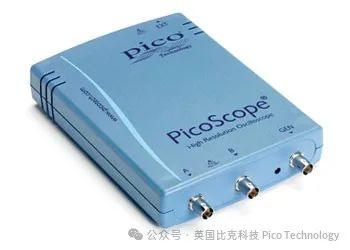

下一步是連接設備（見圖2）。請注意，電脈沖被輸入到4262動態信號分析儀以及從麥克風接收到的脈沖。這意味著您可以在開始聲學測量之前檢查電脈沖的帶寬。同時，檢查功率放大器的輸出也是一個好主意，以確保它沒有被脈沖輸入過載。這種過載很難從麥克風輸出中檢測出來，因此請檢查功率放大器的輸出是否在其額定范圍內。

圖2

頻率響應測量：

(注：如果您想進行一系列測量以進行比較，則必須對每項測量使用相同的設置。否則，測量的相對水平將會有所不同。)

對于此說明，我們假設脈沖發生器的輸出在通道A上，而麥克風返回的信號在通道B上。

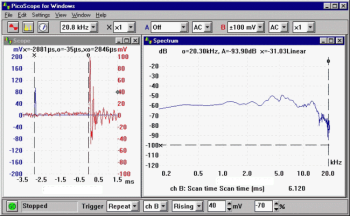

首先，觀察脈沖。下面的屏幕顯示了脈沖及其頻譜（圖3）。

圖3

在范圍視圖設置 >選項中，設置如下：

要顯示的數據設置為：當前

在頻譜視圖設置 >選項中，設置如下：

X軸比例設置為：對數（Log）

Y軸比例設置為：分貝（dB）

窗口類型設置為：矩形窗

頻譜帶數量設置：512

顯示模式設置為：正常

在頻譜視圖設置 >測量>測量列表>添加中，添加了一個新的測量項：

測量設置為：掃描時間

通道設置為：通道A

請注意，脈沖寬度為25μs，在大約20kHz時存在3dB滾降。如果脈沖變長，則測量的最高頻率會降低。這里存在一個權衡：既要使脈沖獲得足夠的功率以克服到達麥克風的背景噪聲，又要考慮帶寬。脈沖高度有一個上限，這個上限由功率放大器和揚聲器決定。如果不想測量超過10kHz的頻率，增加脈沖長度可以改善噪聲性能。請注意，頻譜視圖窗口是矩形的。不要將其與測量時間窗口混淆。為了獲得良好的揚聲器測量結果，您可以嘗試更改頻譜視圖窗口。布萊克曼窗（Blackman window）可能是最佳選擇。

設置好脈沖長度后，現在您可以開始觀察聲學輸出，需要調整脈沖的重復率。將脈沖通過揚聲器發送，并在PicoScope上觀察結果。

下面的屏幕顯示結果。請注意，來自麥克風的紅色脈沖相對于電脈沖（藍色脈沖）延遲了2.8毫秒以上。在這種情況下，測量距離為95厘米，這給出了聲速的測量值為333米/秒（一個很好的驗證！）（圖4）

圖4

在設置重復率時，必須考慮房間的混響時間。如前所述，房間內的第一次反射決定了我們可以使用的測量窗口。然而，在此之后，房間反射的能量仍會持續一段時間到達麥克風。在普通的實驗室中，脈沖發出的聲音可能需要0.5秒到1秒的時間才能衰減消失。如果您的房間具有很強的混響效果（空間大且吸收少），則衰減時間可能更長，長達5秒或10秒。這一點之所以重要，是因?yàn)楸仨氃试S一個脈沖的混響尾部在下一個脈沖到達之前衰減消失。如果不允許這種情況發生，則混響能量會被添加到測量結果中。最好將重復率設置在0.5秒到1秒之間。檢查麥克風脈沖之前的示波器視圖顯示內容，并降低重復率，以查看噪聲底是否降低。
