觸發條件

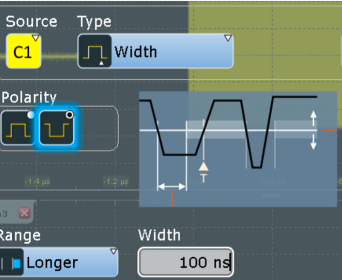

觸發A（脈寬觸發，關斷時間超過100 ns）。為所有脈沖（包括不納入分析的脈沖）提供穩定的觸發條件。

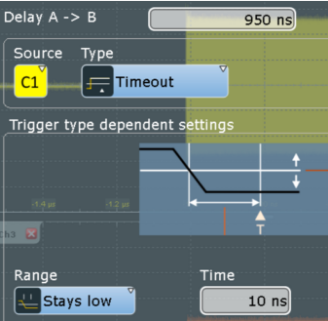

觸發B（超時觸發）。此觸發條件為脈沖低于閾值電平的時間達到10 ns。出現稍短于預期脈沖持續時間（如達到預期時間的95%）的延遲后評估觸發B（此觸發條件仍將捕獲所有持續時間超過此延遲的脈沖）。

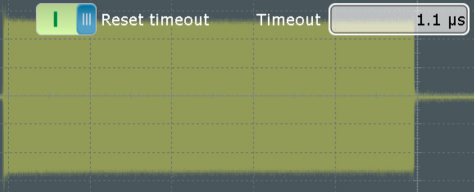

觸發R（重置略長于預期脈沖持續時間的超時時間，例如比預期時間長10%）。此觸發條件拒絕所有持續時間超過指定超時時間的脈沖。 因此，通過這種方式可以分離出1μs的脈沖信號。

分析設置

可以直接使用RTP進行分析, 或使用專用分析軟件進行分析。VSE矢量信號分析軟件與VSE-K6A多通道脈沖分析選件相結合，能夠快速測定相位差以及脈沖寬度和脈沖頂降等其他重要的雷達參數。

示波器通道1和通道3被選作輸入通道，因此，RTP的兩個通道采樣率均可達40 Gsample/s。設置中心頻率和采集時間等重要參數并配置檢波算法之后，將VSE設為手動觸發模式。為RTP應用上述ABR觸發設置。現在，示波器已準備好進行信號采集。

主要的多通道分析工具包括翻轉脈沖相位和非翻轉脈沖相位測量功能?，F(xiàn)在，可以將標記放在兩條曲線上并鏈接標記，以便測量相位差。本例中，差值標記顯示相位差為279°。相位差還可以根據結果表格（右上角窗口）中的數值加以確定。

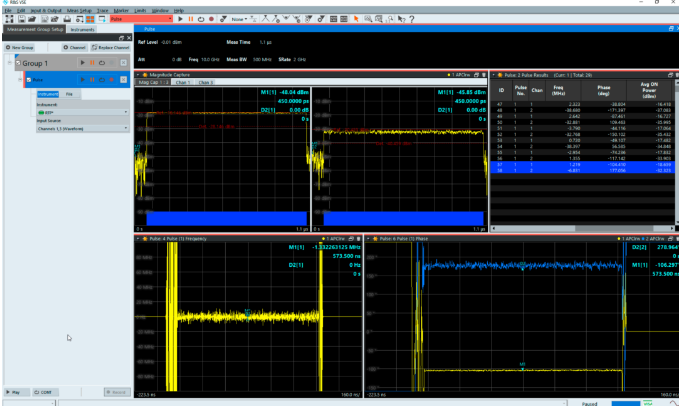

圖 4: VSE-K6A多通道脈沖分析選件的主分析視圖. 可以通過標記（右下窗口）或結果表中的值（右上窗口）確定相位差。

結語
