作者：羅德與施瓦茨中國 應用工程師楊帆

背景

脈沖雷達，是一種常用的測距和目標識別雷達，廣泛應用于航空航天、警戒系統、氣象預測等多個領域。通過在發送端發送窄脈沖，以及接收端收到的被目標反射回的信號，來進行測距與定位。

在雷達研發和測試工作中，工程師往往需要對發送的脈沖參數進行驗證，常見的參數例如：脈內功率、脈沖重復間隔、脈沖上升時間、脈寬等。此時，頻譜儀經常是工程師使用的首選儀表，通過簡單的設置，具備脈沖分析功能的儀表可以自動完成這些參數的測試，提供了很大的便利。

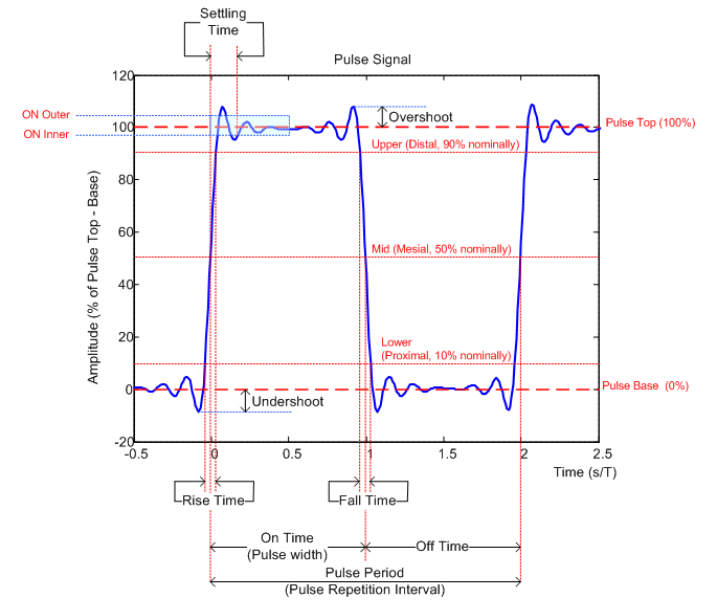

圖1 脈沖的主要參數定義及示意圖

示波器

傳統來說屬于時域測量的常用儀表。而近些年來，隨著儀表功能“多合一”概念和技術的發展，示波器也逐漸拓寬了應用領域，具備了更多的分析功能。例如，本文通過R&S RTO6系列示波器采集信號結合R&S VSE-K6脈沖分析選件和R&S VSE-K6A多通道脈沖分析選件，來介紹基于示波器如何測量脈沖信號，同時由于示波器往往具備多端口輸入能力，所以甚至可以用于分析多通道脈沖信號。

備注說明：R&S VSE（Vector Signal Explorer）軟件，可安裝于示波器或個人電腦PC，只要具備對應的選件功能licence，可以控制前端采集設備（例如示波器或頻譜儀）采集被測信號，在VSE軟件中進行分析，得出測量結果。本實驗為了簡化連接，直接將VSE軟件直接安裝于RTO6示波器來進行測試。

測試場景一

? 單通道脈沖分析

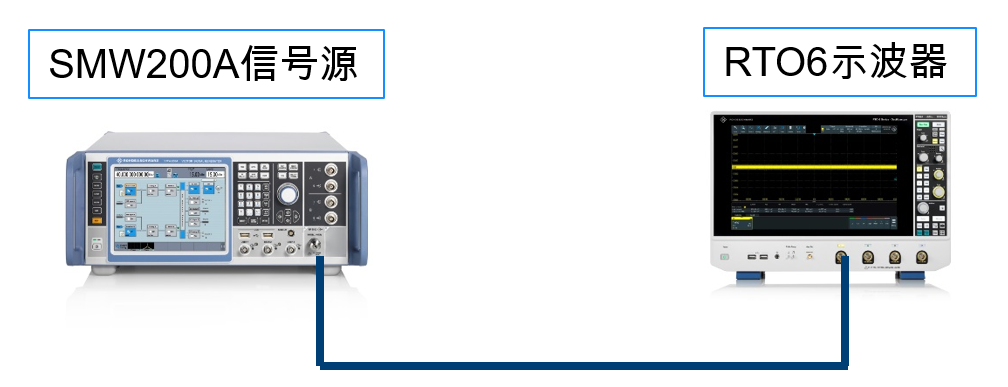

圖2 單通道測試框圖

單通道信號源SMW200A輸出2.4GHz脈沖調制波形，同軸線輸出連接到RTO6示波器進行接收。此時，在示波器RTO6可以看到發送的脈沖波形如圖3?？梢钥吹?，該信號的重復周期約10us，脈寬約2us。

圖3 示波器基本功能查看信號

在示波器的Apps菜單啟動VSE選件，選擇脈沖分析選項，主要設置參數如圖5：頻率2.4GHz，測量帶寬100MHz，測量時間50us等。界面設置類似于頻譜儀，參數設置可靈活修改。然后運行測試，可以得到圖6的分析結果。觀察圖6的結果中，可以看到脈沖包絡信號的功率，以及在右上方的測量結果統計表中，顯示出詳細的脈沖上升時間（Rise Time）、脈寬（Pulse Width）、重復間隔（PRI）等。

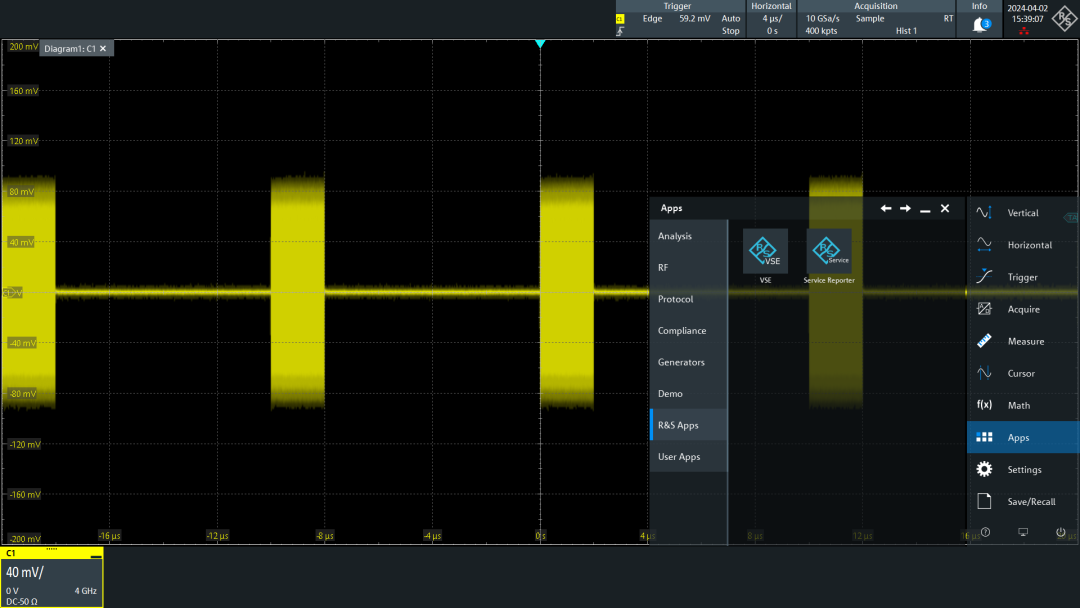

圖4 啟動VSE軟件

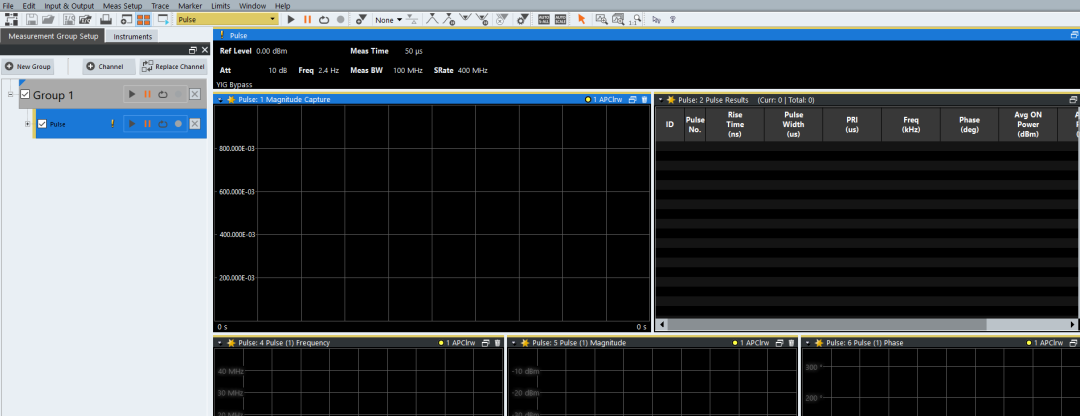

圖5 VSE 脈沖分析設置界面

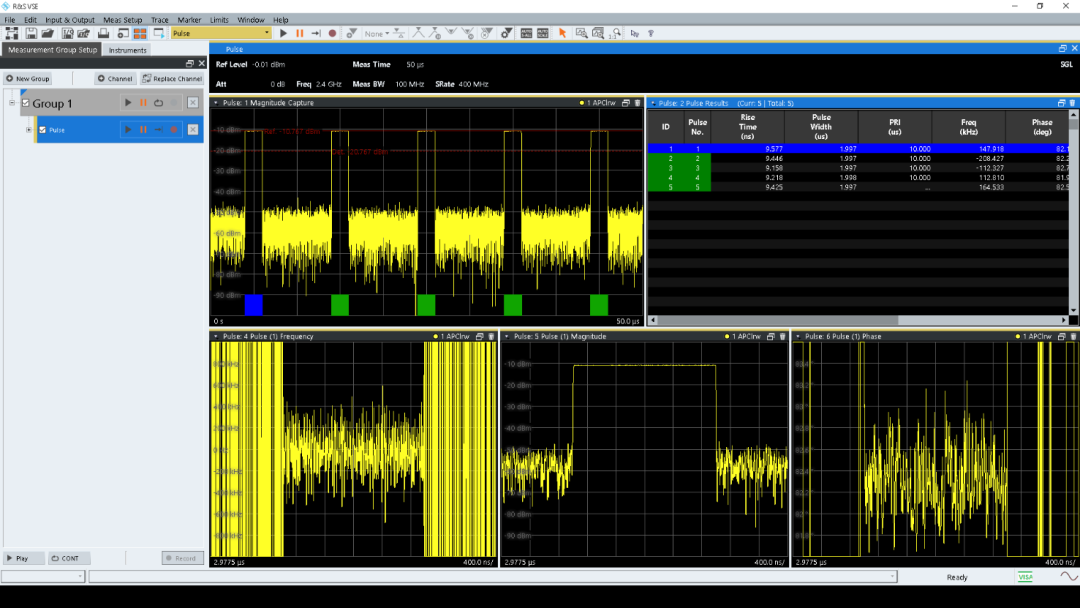

圖6 VSE脈沖分析結果

測試場景二

? 雙通道脈沖分析

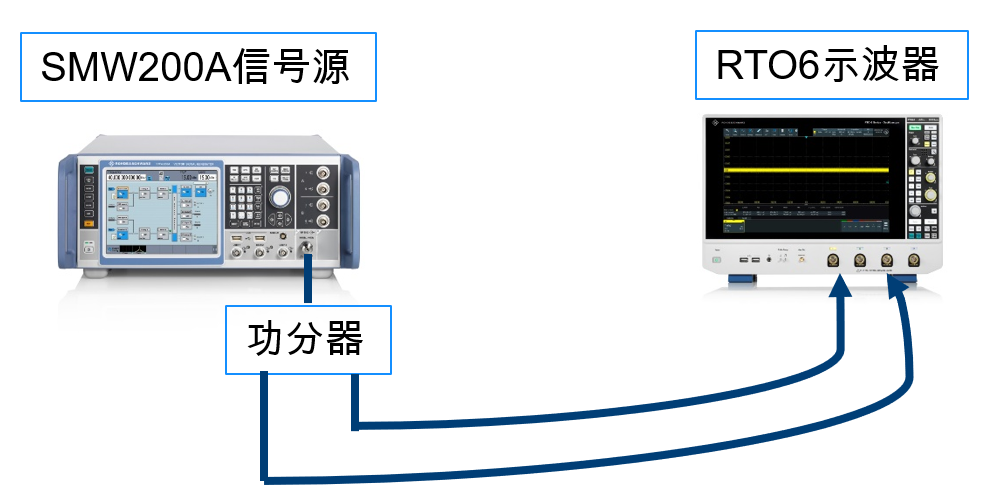

圖7 雙通道測試框圖

如圖7所示，單通道信號源SMW200A輸出2.4GHz脈沖信號，經過功分器分為兩路分別接入示波器RTO6的通道1和通道3。同時，通道3故意采用很長的線纜，以此來近似模擬多通道脈沖輸入效果。從圖8的示波器顯示可以看出，由于通道3的線纜較長不僅影響了延遲（相位），同時也帶來了損耗（此處，通道1為20mV/div，通道3為10mV/div）。調整示波器看脈沖局部，如圖9，可看到通道3信號比通道1有明顯延遲。
