LCR測試儀（LCR）與阻抗分析儀（Impedence Meters）
阻抗(electrical impedance)是電路中電阻、電感、電容對交流電的阻礙作用的統稱。阻抗衡量流動于電路的交流電所遇到的阻礙。阻抗將電阻的概念加以延伸至交流電路領域。
LCR 測試儀和阻抗分析儀被設計用于測試電子元件在某些頻率或?qū)掝l率范圍內的阻抗。如果阻抗不符合規格，則這些電子元件將不能正常工作。

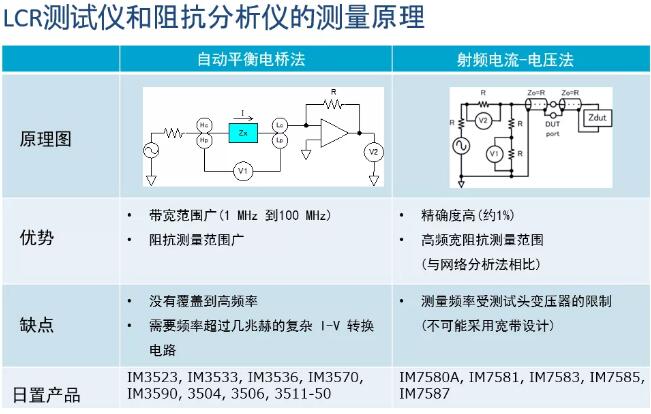

測量原理
日置HIOKI的LCR 測試儀和阻抗分析儀使用自動平衡電橋法（ABB） 和 射頻電流-電壓法（RF I-V） 兩種方法測量阻抗。
使用自動平衡電橋法的LCR測試儀或阻抗分析儀可以在較寬的頻率范圍內（1MHz~100MHz）測量較大的阻抗，適用于低頻、通用測試，但尚不足以進行高頻測試。
而使用射頻電流-電壓法的儀器通常提供較高的精度(約1%左右)，并可以在高頻下測試較大的阻抗。
LCR和阻抗測試儀的差別
LCR 測試儀和阻抗分析儀可以使用以上兩種方法測量阻抗， 這兩種產品之間的差別更多的是功能和顯示：
LCR 測試儀 通常采用單一頻率進行測量并提供數值。
阻抗分析儀 阻抗分析儀可以不斷地切換頻率進行測量，并提供頻率特性圖，也可以執行等效電路分析。
隨著信號電感器和功率電感器在智能手機、平板電腦和汽車方面的使用持續增長，最近日置HIOKI更加重視開發阻抗分析儀。為了滿足制造商對高速、高穩定性測量能力的需求。日置HIOKI設計出尺寸緊湊，寬頻率范圍，較高的性價比的產品，使大家可以輕松地利用我們的產品擴大他們現有的生產線。
推薦產品

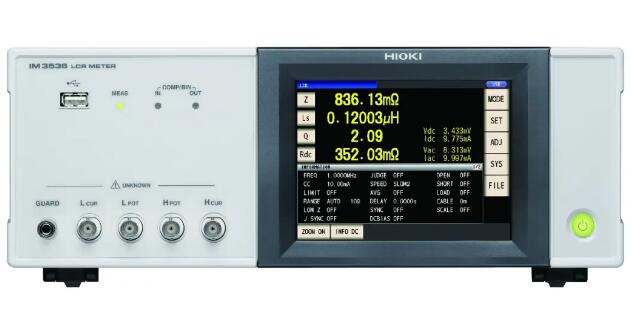

LCR測試儀IM3536
DC，4Hz~8MHz測量頻率
● 測量頻率DC，4Hz~8MHz
● 測量時間：最快1ms
● 基本精度：±0.05% rdg
● 1mΩ以上的精度保證范圍，也可安心進行低阻測量
● 可內部發生DC偏壓測量
● 從研發到生產線活躍在各種領域中

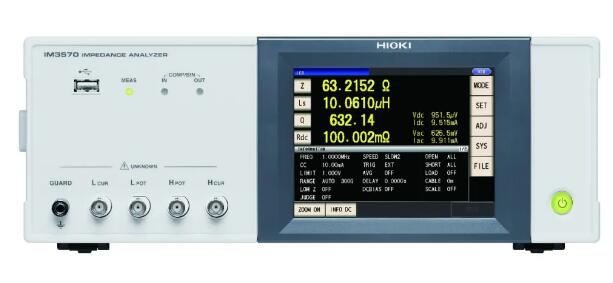

阻抗分析儀IM3570
1臺儀器實現不同測量條件下的高速檢查
● 1臺儀器實現LCR測量、DCR測量、掃描測量等的連續測量和高速檢查
● LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速測量
● 基本精度±0.08%的高精度測量
● 適用于壓電元件的共振特性檢查、功能性高分子電容的C-D和低ESR測量，電感器（線圈、變壓器）的DCR和L-Q的測量
● 分析儀模式下可進行掃頻測量、電平掃描測量、時間間隔測量
● 可以用于無線充電評價系統TS2400

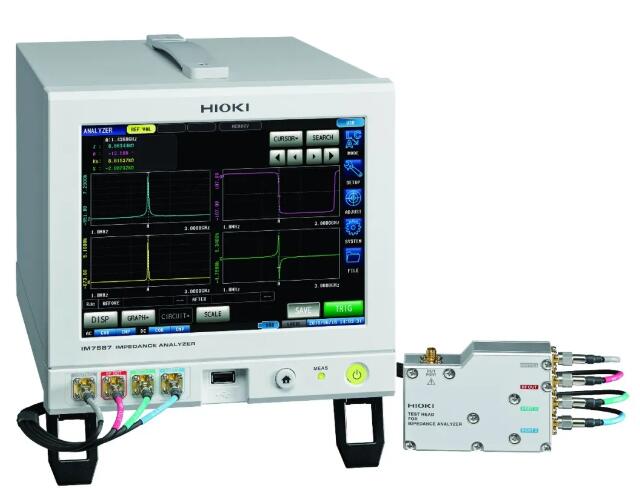

阻抗分析儀IM7587
可信賴的機型3GHz
● 測試電壓測量頻率：1MHz~3GHz
● 測量時間：最快0.5ms（模擬測量時間）
● 測量值偏差：0.07%（用3GHz測量線圈1nH時）
● 基本精度：±0.65% rdg.
● 緊湊主機僅機架一半大小，測試頭尺寸僅手掌大小
● 豐富的接觸檢查（DCR測量、Hi-Z篩選、波形判定）
● 分析模式下可以邊掃描測量頻率、測量信號電平邊進行測量
