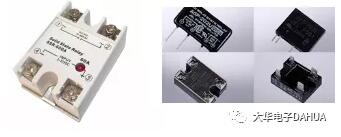

固體繼電器（Solid State Relay，簡稱SSR)是利用現代微電子技術與電力電子技術相結合而發展起來的一種新型無觸點電子開關器件，它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性，可以實現用微弱的控制信導(幾毫安到幾十毫安)控制0.1A直至幾百A電流負載，進行無觸點接通或分?jǐn)唷?

固態繼電器是一種四端有源器件,其中兩個端子為輸入控制端,另外兩端為輸出受控端. 它既有放大驅動作用,又有隔離作用,很適合驅動大功率開關式執行機構。

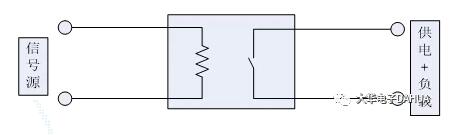

固體繼電器的工作原理如上圖，由輸入電路、驅動電路和輸出電路三部分組成。輸入端接控制信號，輸出端與負載、電源串聯，SSR實際是一個受控的電力電子開關。

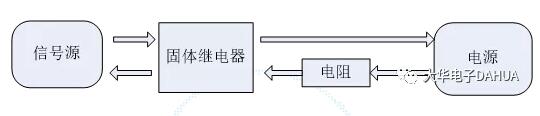

老化是電子產品基礎實驗之一，SSR老化是通過信號控制輸入端的開關，輸出端加供電電源及負載，使繼電器按照常規使用頻率進行一段時間的老化工作。最常見的老化方案如圖所示。

不同規格的SSR需要搭配不同規格的電阻器，為了提高效率和節約空間，電子負載逐漸取代了電阻器。

繼電器開關瞬間電子負載處于開路狀態，啟動瞬間會有電流過沖。大華繼電器老化系統，基于客戶使用條件和測試特點配置了信號源+上位機+電源+多路負載，可保證無過沖，滿足老化測試需求。

上位機界面圖：

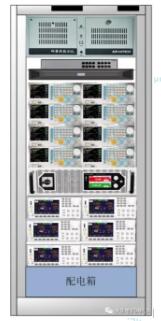

系統示意圖：

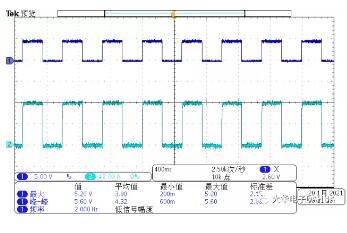

實際負載電壓電流測試波形圖：

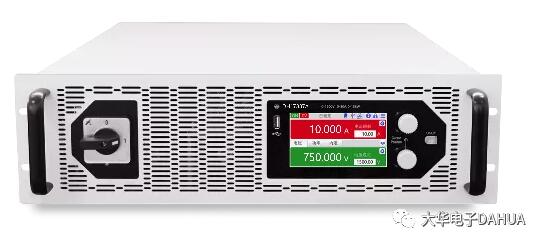

DH17800A

DH17800A系列電源，3U/15KW, 便于上架使用。

單臺電壓最高1500V，電流最大510A,可通過多臺并聯擴展功率至540KW。該型產品具有電源系統化、大功率高密度、自動量程輸出、波形編程輸出、靈活組合擴展功率、高精度低紋波噪聲、動態負載下具備的高穩定性、大功率任意波形發生、系統啟停邏輯控制等特性?？梢詽M足不同客戶的多種測試需求。

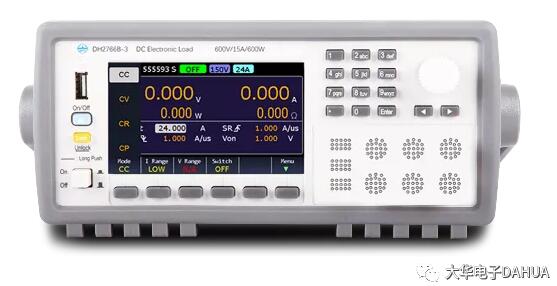

DH2766

DH2766系列電子負載是一種高精度、高可靠性、可編程直流電子負載，標準2U半機架，便于上架使用。

電壓等級為150V/600V/1200V,功率等級150W/300W/600W。且具有定電壓，定電流，定電阻和定功率等工作模式，設有過壓保護、過流保護、過熱保護、加載/去載、程控設置、程控回讀等功能，為用戶安全提供保障，并且配備通信接口LAN、USB，方便用戶通過遠程控制設備。為多路產品提供更多的選擇和保證。
