車載充電機BOBC&DC-DC&PDU測試是什么
近幾年來，在國家政策的支持下，新能源汽車銷售和技術都有了較快增長，而隨著規模效應，國家逐步降低對新能源汽車的補貼，新能源行業再啟動新一輪優勝劣汰，對于新能源整車企業，成本壓力越來越大。新能源汽車發展時間較短，零部件質量，軟件質量也是整車開發的難點。
車載充電機BOBC&DC-DC&PDU既要滿足汽車行業規范要求，又要滿足電源規范要求的復雜要求。在新能源汽車相關技術快速發展和成本壓力下，車載充電機BOBC&DC-DC&PDU的相關功能性能逐步增強，優化設計和減成本方案也逐漸提高。因此車載充電機BOBC&DC-DC&PDU的更新迭代也非?？?。
本測試系統可以模擬產品外部條件對三合一產品（車載充電機（BOBC）、DC-DC、PDU）進行功率級測試和信號級測試（模擬交流充電樁測試和模擬整車通訊測試）以及耐久性測試。以便于三合一產品（車載充電機（BOBC）、DC-DC、PDU）在裝車前完成性能功能測試。本測試系統可以分別對BOBC或者DC-DC進行單項測試，也可以兩個功能一起測試。

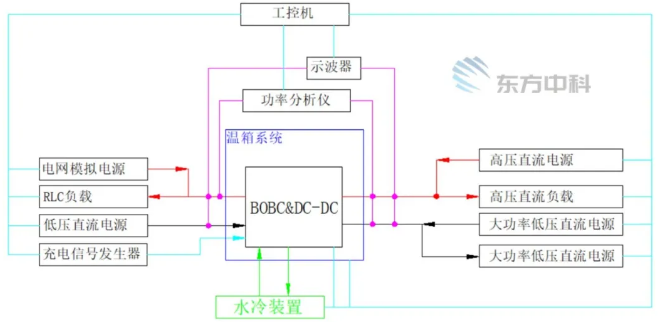

硬件框圖
東方中科 充電互操作性測試系統
東方中科根據新能源汽車和充電相關的領域測試經驗，結合法規的要求及用戶需求，開發了車載充電機BOBC&DC-DC&PDU的測試系統。東方中科可提供豐富的測試用例，提供全面的產品測試服務，提供定制化的測試服務。
本測試系統的軟硬件平臺開放可擴展，用戶可新增、編輯、刪除測試項目及測試程序，實現測試過程所需的參數配置，測試完成后可自動生成報告，測試結果判定等。
東方中科車載充電機BOBC&DC-DC&PDU測試系統特點如下：
系統可以完成OBC的功能性能測試、耐久測試、充電口相關測試、部分充電互操作性測試和DC-DC的功能性能測試、耐久測試；
系統使用專業數采系統對每個被測件參數進行采集和分析。開放性軟件架構，自主測試流程編輯與國標標準測試項目共存，測控軟件可以針對用戶特殊測試要求進行定制開發；
兼容OBC反向逆變測試（V2G、V2L）和DC-DC反向逆變測試；
硬件接口資源預留，后續可通過配置升級滿足更多的車型和控制器的測試需求；
系統具備安全防護機制，系統監控各設備故障狀態，當發現故障時根據故障等級關閉其他設備輸出。保護測試人員與被測件安全；
系統提供豐富的標準測試用例100多條，測試人員可通過用例修改，快速完成測試用例編輯；
系統提供靈活用例編輯方法，有助于測試人員實現復雜的用例編輯；
系統軟件基于Labview開發，可快速的進行其他設備的集成和系統功能擴展；
系統軟件經過長期驗證使用，成熟穩定；
根據客戶需求定制報告模板。

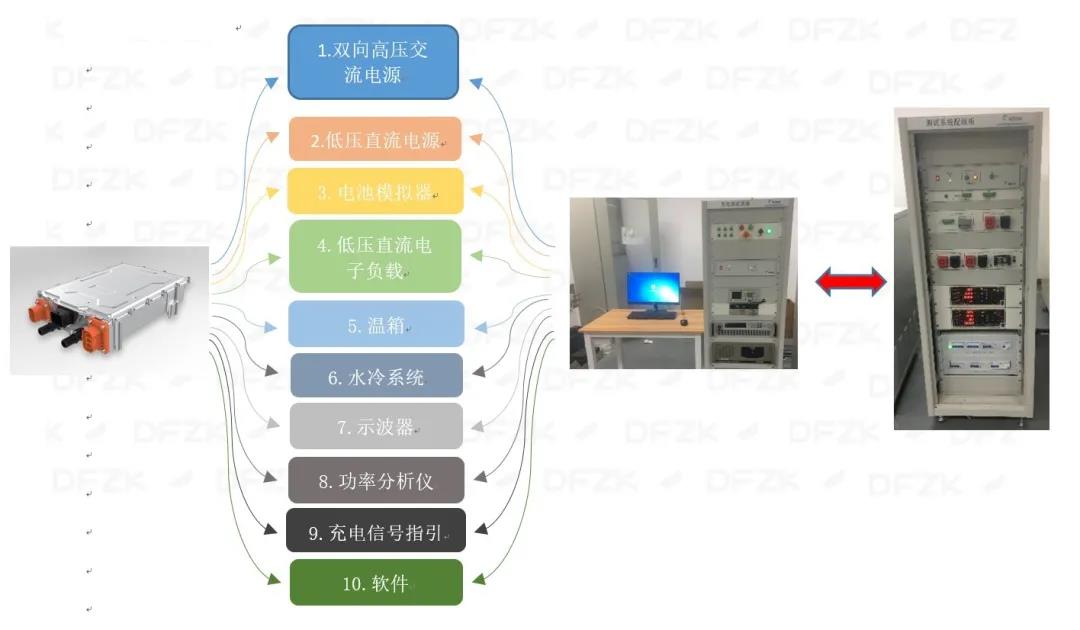

系統組成框圖
參考標準：
QC/T 895-2011 電動汽車用傳導式車載充電機
GB/T 24347-2009 電動汽車DC/DC變換器
GB/T 18487.1-2015 電動汽車傳導充電系統 第1部分：通用要求
GBT20234.1-2015電動汽車傳導充電用連接裝置 第1部分：通用要求
GBT20234.2-2015電動汽車傳導充電用連接裝置 第2部分：交流充電接口
GB/T 18384.2-2015電動汽車 安全要求 第2部分：操作安全和故障防護
GB/T 34657.2-2017 電動汽車傳導充電互操作性測試規范 第2部分：車輛
ISO16750.1道路車輛 - 電氣和電子裝備的環境條件和試驗 第 1 部分總則
ISO 16750-4-2010 汽車電氣、電子組件系統可靠性試驗方法及要求第4部分：氣候負荷
系統測試原理
