6、檢查照相室后蓋組件密封銜接處，臨時加工一個部件代替組件，開機抽真空V6a閥能正常打開，說明故障在后蓋組件上，仔細檢查發現組件上電極的絕緣材料老化開裂導致真空泄漏。用密封膠封住開裂部位，干燥后組件重新涂抹密封脂，安裝復原，開機抽真空運行恢復正常，故障排除。
小結：照相室是電鏡關鍵部位，真空要求很高，密封不良就會導致無法工作，因照相室的密封部位較多，應遵循先易后難的原則逐步檢查，否則有可能會擴大故障范圍，特殊部位可加工一些部件臨時替代進行密封，以便于故障部位的判斷，也能提高檢修效率。
故障五（JEM-1200EX）
【故障現象】：
電鏡開機時間很長， V3閥無法打開，熒光屏顯示PI-3電流值在40μA以上。（注：正常PI-3電流值應該≤40μA，各電鏡電流值略有差異，以安裝調試電流值為準。）
【故障分析】
因?yàn)橹挥蠵I-3電流值應該≤40μA時，V3閥才能打開。真空測量元件真空規（皮拉尼規）安裝在照相室內，更換樣品經常打開照相室，真空規經常接觸空氣，容易被污染，導致真空檢測靈敏度降低，PI-3電流值無法下降到40μA以下，所以V3閥無法打開。
【故障排除】：
開機照相室放氣，內部達到正常大氣壓后關機，從鏡筒下方取出真空規，用丙酮進行清洗，干燥后密封處涂抹密封脂，安裝復原，開機抽真空觀察PI-3電流值情況，電流降到40μA以下，V3閥正常打開，電鏡運行恢復正常工作，故障排除。
小結：真空規是檢測真空的關鍵傳感器元件，一般很難注意真空規本身是否有問題，PI-3電流值是否≤40μA是個關鍵點，如果始終大于40μA可考慮真空規是否異常。（注：如果PI-3電流值≤40μA時，V3閥仍無法打開，可微調TR11使IC11-H第13腳輸出為0電位，此時可打開V3閥。其他真空規均可通過PI-1、PI-2、PI-3、PI-4電流值來判斷是否存在故障。）
故障六（JEM-1200EX）
【故障現象】：
開機抽真空，真空指示PI-1、PI-2數值為250，PI-3數值為90，PI-4數值為110，20分鐘后，V2閥打開，V3閥打開，PI-1、PI-2數值為36，PI-3數值為67，10分鐘后，PI-1、PI-2數值均為0，V9閥、V10閥反復打開或關閉，V6a閥、V6b閥不能打開，真空表指針達不到綠區，“READY"燈不亮，儀器無法正常運行。
【故障分析】：

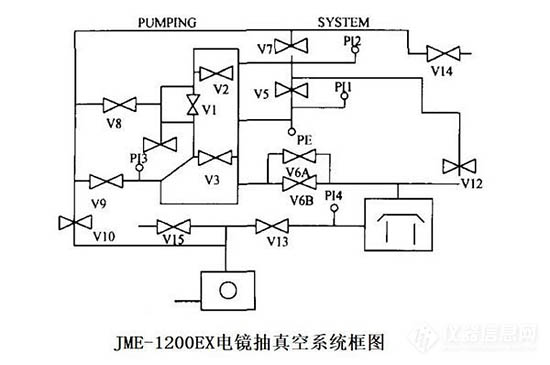

將鏡筒COL AIR和電子槍GUN AIR放氣， PI-1、PI-2數值均為250，完全放氣10分鐘后，PI-1、PI-2數值下降至0，關閉鏡筒COL AIR和電子槍GUN AIR開關，再次抽氣，30分鐘后，故障再次重現。分析原因電子槍和鏡筒的真空示值PI-1、PI-2數值在真空狀態下指示有誤，導致真空系統抽真空不能正常運行。（圖2）
【故障排除】：
在P-I1、PI-2數值為0時，調節電鏡真空線路板上的可調電阻。
（1）先調鏡筒COLUMN，VR8、VR10順時針為減少，逆時針為增加，慢慢調到PI-1數值為38停止；
（2）調電子槍GUN，VR6、VR7順時針為減少，逆時針為增加，慢慢調到PI-2數值為38停止；
（3）此時V6a閥打開，開始抽真空，V6b閥也打開，兩個閥交替打開/關閉抽真空，10分鐘后，V3閥打開，真空表指針達到綠區，“READY燈亮”，儀器恢復正常運行。
小結：PI-1、PI-2數值不穩定為0，導致電子槍和鏡筒抽真空不正常，通過調節PI-1、PI-2數值正常后，故障排除。
2、拍照系統
故障一（JEM-1200EX）
【故障現象】：
電鏡正常工作中突然高壓斷掉，控制臺上所有指示燈均熄滅，顯示屏也不亮了，但此時可以聽見照相室內的機械傳動機構，發出不停地機械傳動聲。
【故障分析】：
照相室有機械傳動聲，說明總電源并未斷掉，有可能是部分電源出故障了。由于故障時正常工作中突然出現的，而且涉及到控制臺所有指示燈及顯示屏。因此分析故障原因不是某一單元的局部電路導致的，應該出在公共電源部分。
【故障排除】：
經順著電源電路仔細檢查，結果發現+5V供電電源保險絲F19已經熔斷了，用同規格保險絲更換后，+5V電源恢復正常，指示燈和顯示屏也恢復正常顯示，故障排除，電鏡恢復正常工作。
故障二（JEM-1200EX）
【故障現象】：
在拍攝電鏡照片時，當按下“PHOTO”鍵后，底片不能停止在熒光屏下面，而是直接由分配盒進入接收盒，即出現跳片現象。
【故障分析】：
該故障有可能屬于機械故障，也有可能屬于電路故障，可以依次進行檢查維修。
【故障排除】：
先檢查機械部分，照相系統的機械出送部分由電機和齒輪轉動機構組成，從外觀上看機械傳動系統無異常。電機的啟動和停止是由照相室里微動開關K1、K2控制，若K1、K2失控將導致出送系統故障，打開照相室取下照相機，檢查K1、K2，發現K1失靈，K2正常，K1更換一個同規格的微動開關，開機照相功能恢復正常，不再有跳片出現，故障排除。
故障三（JEM-1200EX）
【故障現象】：
底片上圖像信息顯示正常，但底片底部的數字信息顯示空白。
