FLIR光學氣體成像熱像儀能夠快速、精確、安全地檢測天然氣、VOCs、SF6 、制冷劑、氨氣和CO?等氣體泄漏，因此已廣泛應用在油氣田、煉油廠、石化廠和天然氣發電廠等行業。其中先進技術——光學氣體成像 (QOGI) 被證實是石油天然氣行業定量分析氣體泄漏的一種有效手段，具體詳情詳細說下！

定量光學氣體成像的優勢

定量光學氣體成像指的是利用光學氣體成像（具體而言，指冷碳?xì)浠衔?OGI）結合算法，對肉眼看不見的氣體泄漏進行定量分析的能力。相比僅能定性判斷的舊款OGI熱像儀，新款FLIR OGI熱像儀能直觀顯示泄漏，并以質量、體積泄漏率及單位路徑濃度（ppm-m）等量化指標，提供詳盡的泄漏分析。

對比傳統氣體泄漏檢測技術——毒蒸汽分析儀（TVA，通常稱為“嗅探器”）還是Bacharach Hi Flow® Sampler (BHFS)，QOGI系統的優勢非常明顯：

★ TVA專注濃度分析，BHFS兼顧濃度與流量，但兩者均無法動態監測泄漏。QOGI系統則能多維度定量檢測400余種化合物，且能隨時間呈現滾動平均泄漏率，提供更全面洞察；

★ 在安全性上，TVA與BHFS常需檢測人員冒險接近泄漏源，而QOGI系統則可以遠程監測，大大降低了作業風險；

★ 易用性與維護方面，QOGI系統簡化操作，減少人力依賴，相較于TVA頻繁校準與BHFS繁瑣密封，更為高效準確；

★ 環境適應性上，QOGI系統內置算法綜合考慮多種因素，確保數據準確可靠，優于易受干擾的TVA與傳感器受限的BHFS；

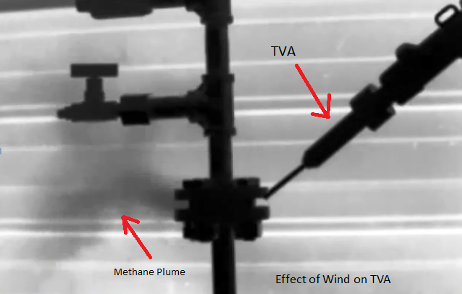

風對有毒蒸汽分析儀 (TVA) 測量的不利影響

總之，QOGI系統在定量能力、安全性、易用性及環境適應性上均領先，是石油化工、天然氣等企業氣體泄漏檢測的優選。

定量光學氣體成像的工作流程

遠距離檢測氣體泄漏并定量分析泄漏量是QOGI的一大優勢。在遠處使用FLIR OGI熱像儀時，有三個因素使熱像儀能夠?qū)崿F(xiàn)氣體的可視化。

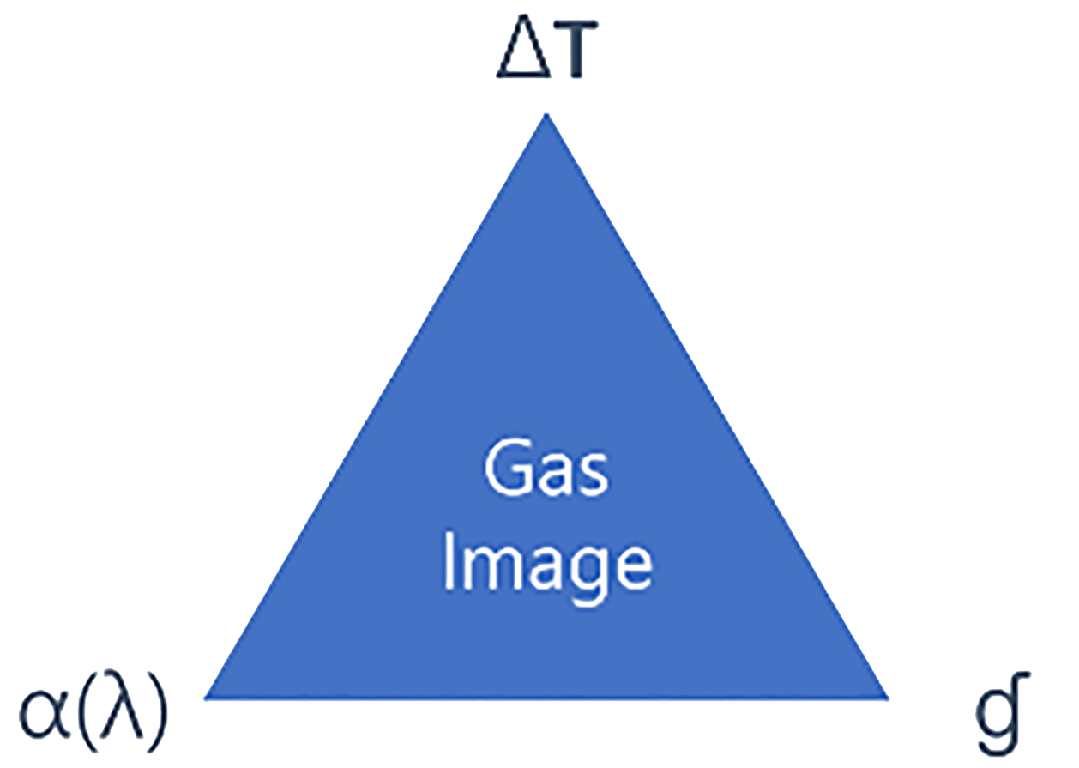

影響 OGI 熱像儀氣體圖像的因素

紅外（IR）吸收原理α(λ)：為了讓OGI熱像儀檢測到氣體，該氣體在紅外特定波長的吸收峰值必須與熱像儀的光譜范圍相匹配?，F(xiàn)在，我們知道近400種化合物的“響應因子”（RF），這個RF就像是一個指標，告訴我們哪種氣體能被哪種紅外熱像儀“看到”。而且利用這個RF，我們還能調整測量方法，這樣只用校準一次，就能測多種氣體。

RF還能幫我們比較不同氣體在相同觀測波長下的吸收率靈敏度。比如說，丙烷的RF是1，作為標準。如果另一種氣體的RF是0.3，那就意味著它的靈敏度只有丙烷的30%。如果某個氣體的RF小于0.1，那么OGI熱像儀可能就很難“看到”它，就像它在隱身一樣。

溫差ΔT很重要：要想讓OGI熱像儀捕捉到微小的氣體泄漏，泄漏氣體和周圍環境之間得有明顯的溫度差。這個溫差ΔT越大，熱像儀上顯示的氣體流動就越清晰。對于QOGI技術來說，溫差大意味著信號更清晰，測量也就更準。

所以，用QOGI時，得多換幾個角度看看泄漏，找個溫差最大的位置。最好能讓泄漏氣體和背景之間的溫差達到2°C以上?？偟膩碚f，溫差ΔT是確保測量準確的關鍵。

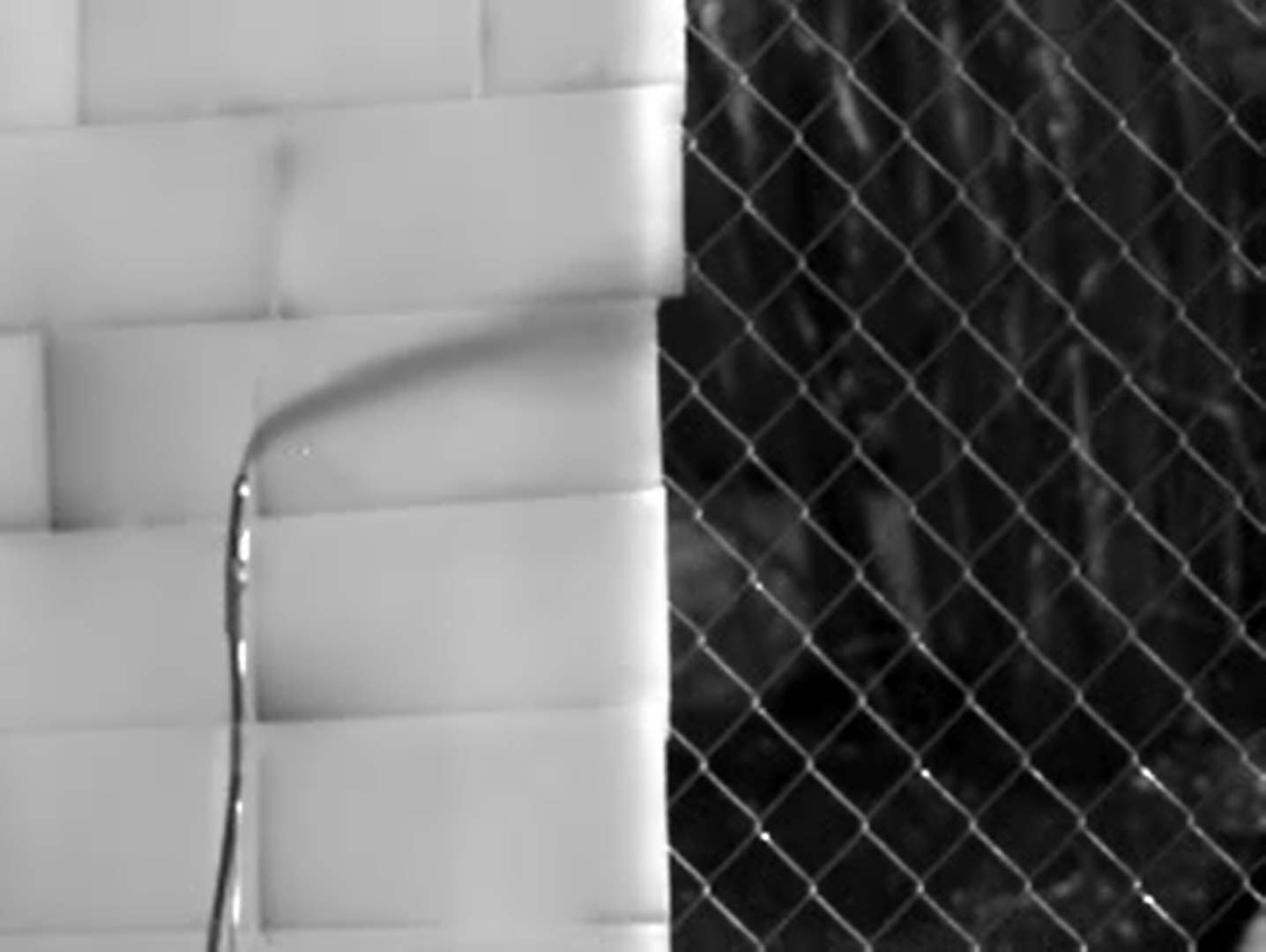

熱圖像顯示了氣體從熱背景(墻壁)移動到環境溫度背景(圍欄)過程中溫差的影響

氣體濃度?：為了讓QOGI成像，圖像里得有超過系統能檢測到的最低濃度的氣體。QOGI的特長是，在氣體存在的前提下，它能把其他影響因素（比如波長和溫差）都考慮進去，準確算出氣體的量。這樣一來，不管測量條件怎么變，只要?dú)怏w濃度一樣，測出來的結果就一樣。

QOGI可以產生兩種類型的結果：單位路徑長度濃度，以像素級的ppm-m為單位，以及質量或體積泄漏率（例如克/小時或升/分鐘）。
