船舶交通管理系統主要由監視雷達、目標檢測跟蹤系統、綜合數據處理系統、AIS（船舶自動識別系統）、側向定位、氣象、VHF通信和光電等設備組成，用于對港口、航道及特定水域的船舶進行交通監管。系統通過全數字技術處理雷達、AIS、VHF、CCTV和氣象水文等信息，實現全天候監控在航和進出港口的船舶，并為船舶提供安全航行信息。具有監督管理、信息服務、助航引導、交通組織等功能。 內河水上智能交通管理系統基于內河的水域特點、通航管理實際需求而設計研發，高度整合CCTV、AIS、雷達、GPS、VHF、電子江圖、電子陸圖、三維仿真、水文氣象、船舶業務等信息系統，采用多種監管手段的綜合監管，實現了監控指揮中心與現場執法的緊密結合。

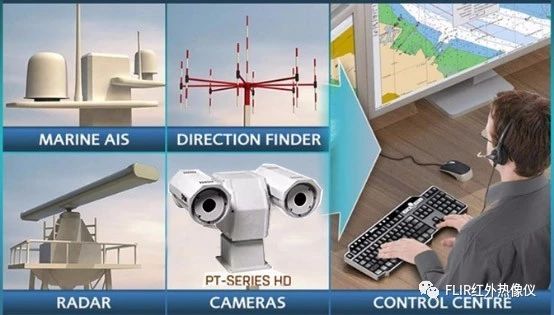

系統架構：
六、方案產品特性分析
船舶交通管理系統的前端攝像機（采集部分），負責從前端采集視頻資源。本方案推薦用的熱成像，F(xiàn)LIR PT-HD高清遠距離紅外熱像儀，特色是超遠距離晝夜全天視頻監控，高速啟停，與雷達聯動跟蹤平滑流暢。實時反饋方位、俯仰角度，焦距，聚焦數值，可對目標精度定位與跟蹤。

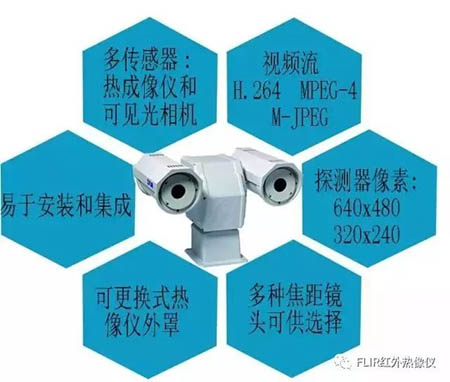

PT系列產品主要特征圖例
PT-HD功能
?同時IP和模擬視頻輸出 - 熱和可見光 - 以及IP和串行控制接口，可輕松集成到IP或模擬系統; 在現有模擬環境中使用它們，并輕松遷移到未來的IP網絡
?太陽安全VOx非冷卻熱傳感器技術; 直接看太陽不會損壞FLIR非冷卻熱安全攝像機
?可更換的相機盒允許在PT系列HD光學元件之間快速升級或修理
?雙傳感器界面，采用高倍率可見光成像技術對現場進行細節情況勘測；所有640 x 480分辨率產品都基于FLIR 17微米像素間距陣列，商用市場上最先進的非制冷探測器，可選擇連續變焦無熱化鏡頭或固定焦距無熱化鏡頭選項，可自動報警，自動追蹤特定目標；
?開放的IP標準，用于與第三方VMS和設備的即插即用集成; 符合ONVIF標準
360度連續旋轉，全向掃描，并可調整俯仰，從而完整覆蓋周界（亦可固定式）；
?可同時提供H.264或M-JPEG格式的流式數字視頻的多個同時通道，支持有線或無線等多種通信方式；
七、方案優勢分析
全天候高清晰船舶實時圖像監控
湖區實時全天候監控，包括違法捕撈船只、違法采砂船只、湖面水情等視頻圖像信息；配合雷達，無人機，可實現目標協同探測，自動錄入違法記錄，提供違法證據。
船舶動態信息監控
基于電子海圖，實時、精確顯示船舶位置、航速、航向等動態信息。
協同觀測

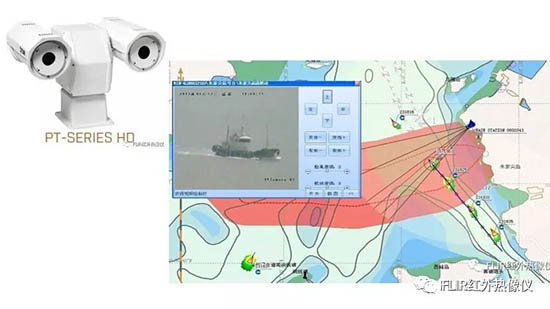

雷達搜尋目標信息，引導紅外光電熱像儀，實現目標連續跟蹤，完成對重要目標、違法船只的監控及取證。
重點區域監控
對預設重點區域，進行監測預警，實現對進入預設監管區域、保護區域的違法目標，提供文字、聲音、圖像報警，并記錄同時刻的視頻圖像等證據信息。
八、應用領域
應用領域
l 公務艦船：導航、警戒、區域水面和低空監視、執法、取證
l 遠洋船舶：導航、警戒、區域水面和低空監視、防海盜襲擊
l 海警：艦船導航、警戒、區域監視、執法、取證
l 漁政：漁場監視、管理、執法和取證
l 海關：水域、船只、貨物綜合監控
l 海事：船舶交通管理
l 港口：區域監視和場面監管
l 電信：關鍵水域電纜防護監視
l 邊防：海域和陸域邊防區域水面、地面和低空監視
l 部隊：特殊區域、港口和試驗區域水面、地面和低空監視
l 民防：區域水面、地面和低空監視
l 機場：凈空區防御、機場場面監視、跑道近周界低慢小目標入侵防御
l 石油：陸地、海上油氣田區域監視和場面監管
l 重要區域：區域安保、監控和無人機探測、防御
