我們來介紹一下福祿克線纜認證測試儀里面三個重要的參數，長度、傳輸時延與時延偏離，在儀表長度界面里它們是同時顯示出來的。

不想閱讀文字版的同學，也可直接滑至文章底部，觀看視頻。

線纜長度>

先看下長度這個參數,為什么要測試長度呢？綜合布線中測試線纜的長度有什么重要意義，通過長度信息看線纜故障定位，還有和長度直接相關的NVP值以及測試長度基本原理。

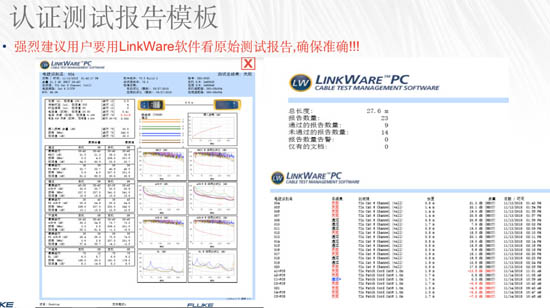

長度這個參數非常重要，因?yàn)樗梢哉f明很多問題，我們舉個和長度相關的例子，假設您是負責管理網絡的業主，現在有一個新建機房或者改造升級布線的項目,系統集成商會根據您的需求給出一個解決方案，方案中肯定會涉及網線多少箱（根據布線圖紙?jiān)O(shè)計），光纖多少米\連接器面板數量等等，當這個布線項目完工后給您一份工程報告，說明布線按照要求全部完工，綜合布線都是正?？梢允褂茫枰豆こ炭盍?。在這個時候建議您多考慮一下，真正了解這個項目綜合布線的明細情況嗎？項目中實際使用了多少米的網線？每個信息點長度是多少？有沒有超標？布線性能到底能不能滿足設計要求(萬兆\千兆)？這些信息點有沒有準確的量化指標？相信您肯定會有這些疑問。

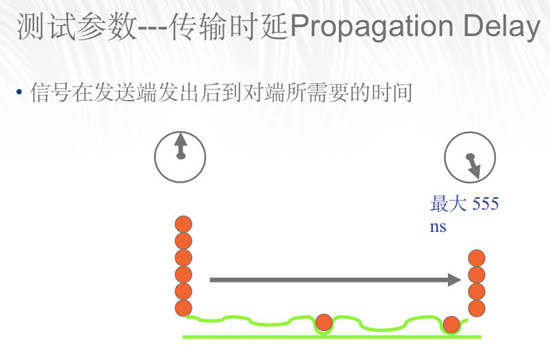

傳輸時延這個參數相對來說好理解，信號從一端傳輸?shù)搅硗庖欢怂枰牡臅r(shí)間，時延值小說明線纜比較短傳輸速度就比較快，如果時延值大，那就說明線纜長或者線纜質量較差，那網速就會慢，同時線纜上傳輸?shù)膿p耗也就變大了。損耗大那就影響網絡的傳輸，容易出現丟包、重傳，延時都會變大，網絡自然就不穩定了，這個是連鎖反應，傳輸時延還和我們剛才提到的長度參數是息息相關的，它也與NVP值成反比，所以這個參數也同樣很重要?？磮D，線纜質量差，銅絲粗細拉的不均勻，材質不一樣，就會出現傳輸丟數據,時間就會超長，這是我們不希望看到的，正常標準最大值是555ns。這個范圍已經很寬了，如果在測試中超過了極限值，那線纜質量問題就比較嚴重了。

時延偏離>

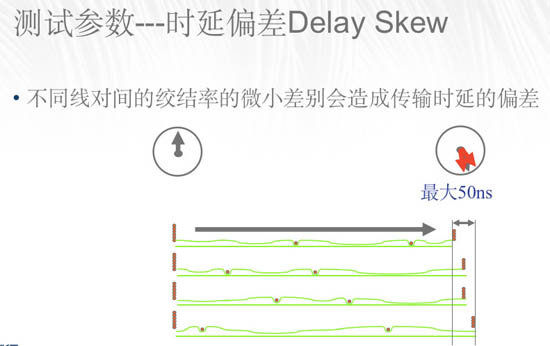

這個參數和剛才說的傳輸時延有關系，看圖，儀表測試的值是4對線纜都有的，這個是指四對線信號從線纜的一端傳輸?shù)搅硗庖欢怂牡臅r(shí)間的差異，因?yàn)槊繉€長度不一樣，絞接率也不一樣，所以到達對端時延也不一樣，這個差異就叫時延偏離，標準定義了以最短線對作為基準值。那么，為什么要故意要錯開線纜的絞接率呢？主要是因?yàn)殄e(cuò)開絞接率可以改善線對間的串?dāng)_(NEXT、FEXT)的參數值，另外，時延偏離標準最大值為50ns，在實際應用中時延偏離不可過大，尤其在運行千兆、萬兆以太網的應用時，過大的時延偏離會導致同時從四線對發送的信號無法同時抵達接收端，可能引發誤碼，還是會影響傳輸質量，所以要控制線纜傳輸?shù)臅r(shí)延偏離。

點擊并觀看下方視頻，詳細解讀福祿克測試儀的三個重要參數的意義。視頻全長11分24秒，建議在Wi-Fi環境下播放。
