5252D-S通信協議軟件

隨著移動通信技術的飛速發展，從2G、3G、4G到5G和現在衛星通信，我們的世界正迎來一個無縫連接的時代，移動通信技術不僅讓人們能夠隨時隨地與他人交流，還推動了物聯網、智能城市和工業自動化等領域的創新。

通信設備的研發和生產過程中，需要對發射機和接收機的功能與性能指標進行全面的測試、分析和評估，以確保通信設備的性能和可靠性達到要求。無論是2G的GSM、3G的WCDMA和CDMA2000，還是4G的LTE和如今的5G，測試儀器需要具備相應的技術能力，能夠適應不同網絡和設備的測試需求，從而提高研發和生產的測試效率和便利性。多種新技術的引入，對測試提出新的挑戰。

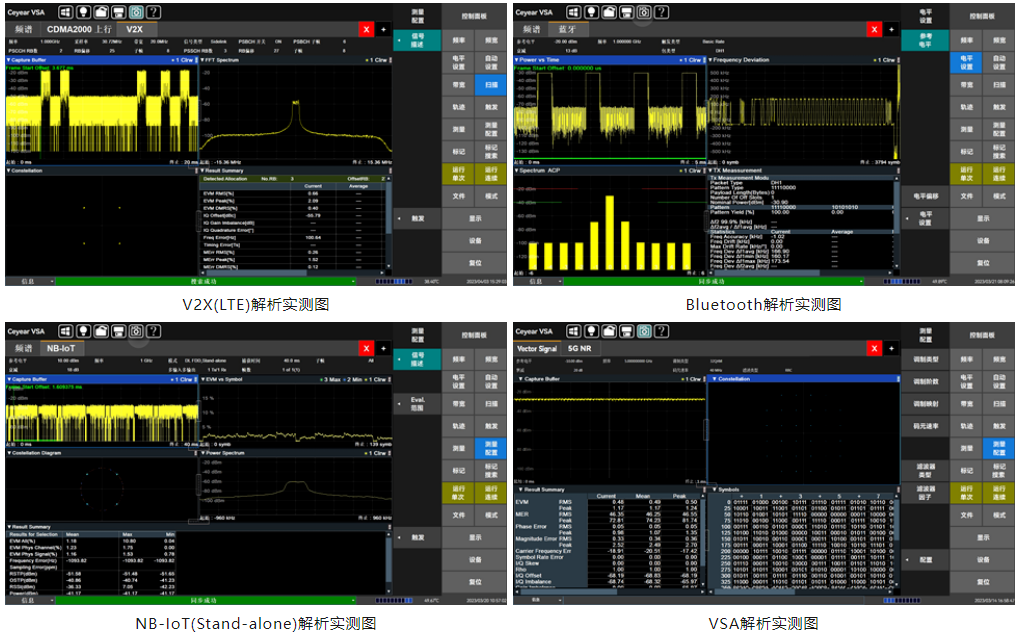

電科思儀開發的通信協議軟件，通過支持NTN-5G/5G/4G/3G/2G/WIFI/V2X/Bluetooth/NB-IoT/DVB-S2X/VSA等協議的信號調制和解調，用于通信設備的信號質量分析和測量，如信號幅度、相位、誤差矢量幅度（EVM）、誤碼率（BER）、占用帶寬（OBW）、鄰道泄露抑制比（ACLR）和頻譜發射模板（SEM）等。

1、具備多種通信協議制式的測試能力

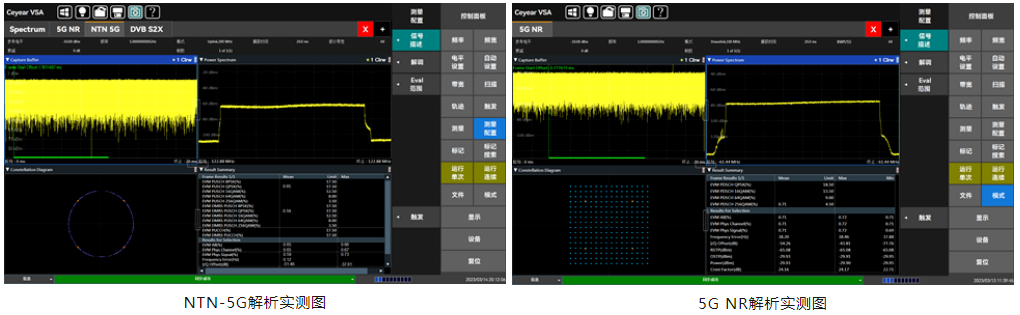

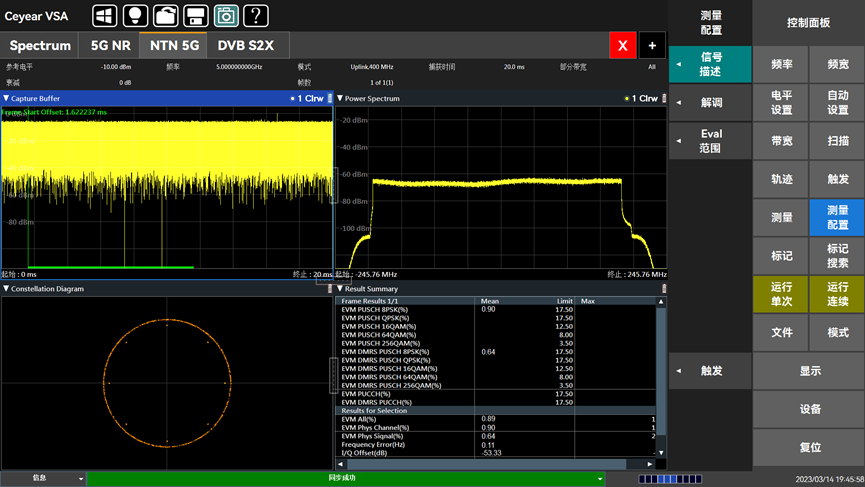

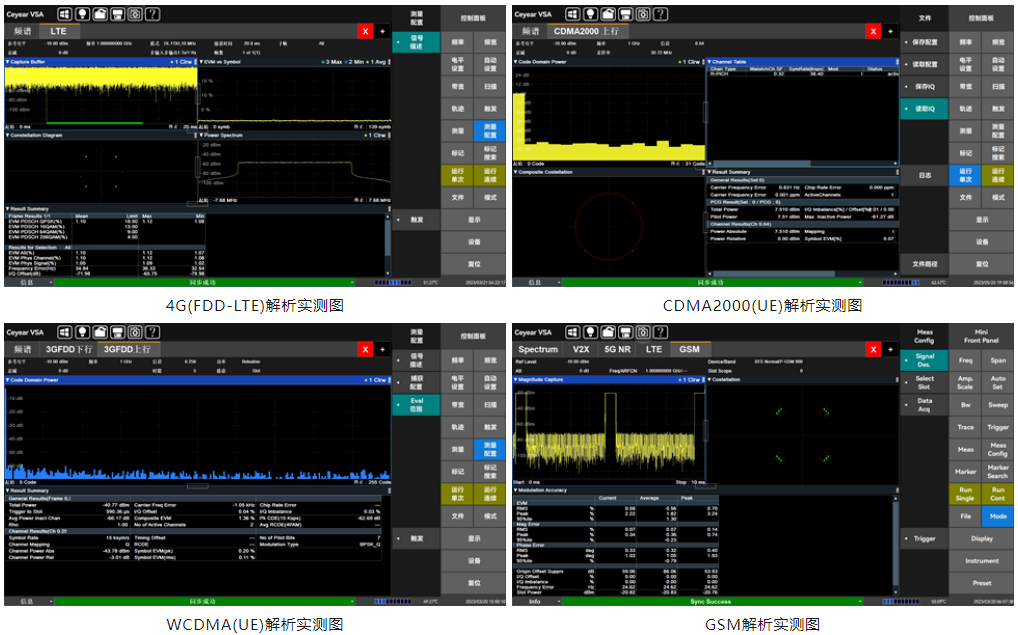

通信協議軟件中5G測試選件，支持3GPP 5G NR標準信號的信號生成和分析。NTN-5G測試選件，支持DFT-S-OFDM 信號幀結構，包括8PSK/QPSK等非3GPP標準的信號生成和分析。4G測試選件，支持3GPP TDD-LTE/FDD-LTE標準信號的信號生成和分析。3G測試選件，支持WCDMA/CDMA2000標準信號的信號生成和分析。2G測試選件，支持GSM/EDGE標準信號的信號生成和分析。VSA測試選件，支持ASK/PSK/QAM/FSK/APSK等格式以及用戶自定義調制格式。DVB-S2X測試選件，支持ETSI EN 302 307中定義的MODCOD配置，包括QPSK、8PSK、8APSK、16APSK 和32APSK等格式的信號生成和分析。WIFI測試選件，支持WIFI7(802.11be)/WIFI6(802.11ax)/WIFI5(802.11ac)/WIFI4(802.11n)，支持符合WIFI多種協議制式信號的生成和信號解析。

2、豐富全面的測量體驗

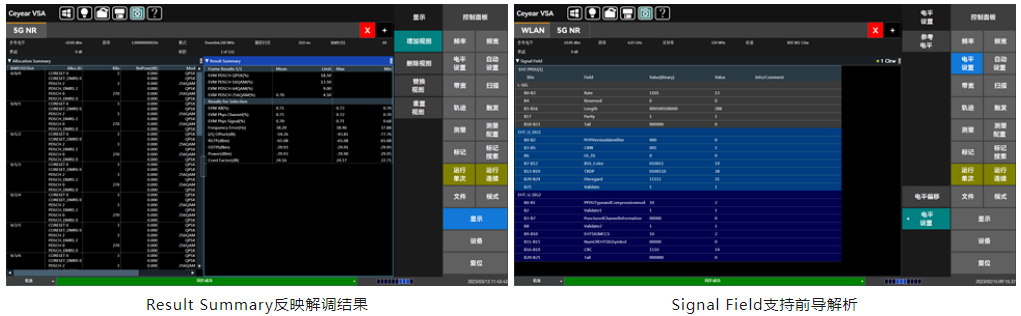

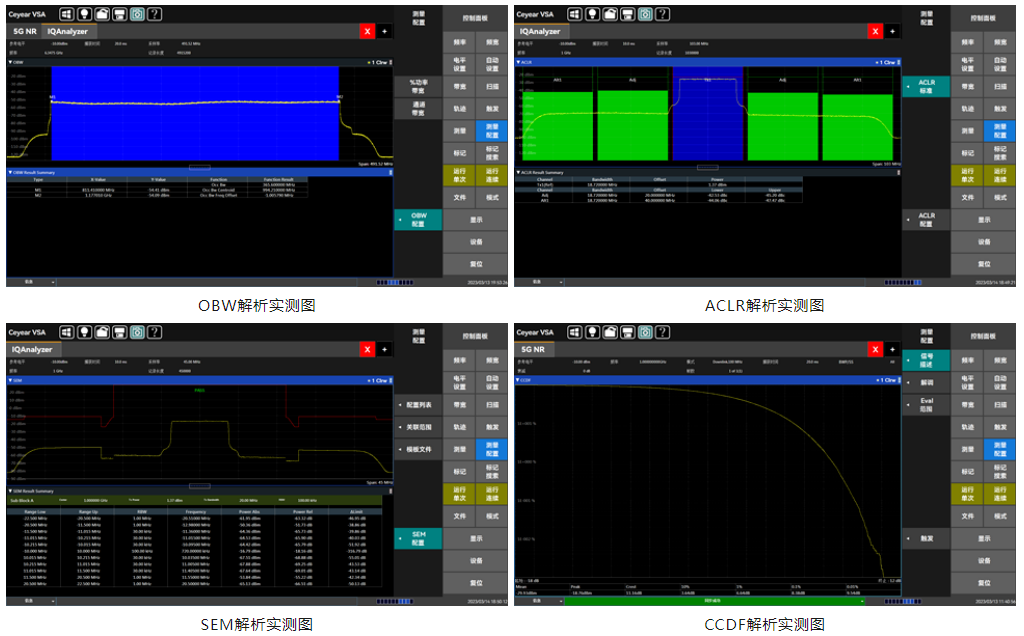

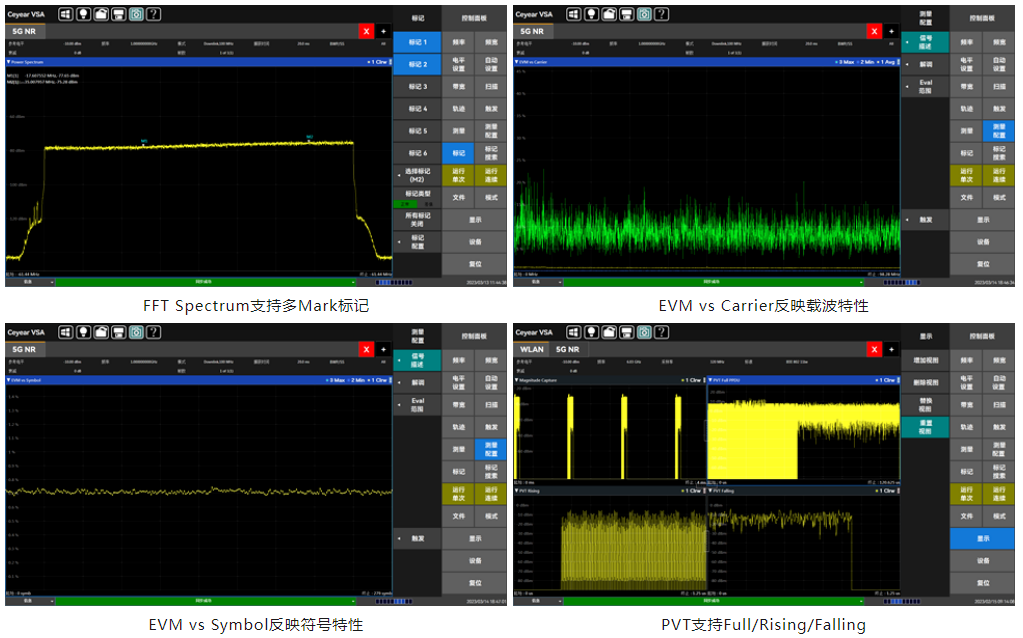

通過時域、頻域和調制域分析，可以更深入地觀察信號，支持測試項包括：OBW、ACLR、SEM、Magnitude Capture、PVT、CCDF、FFT Spectrum、EVM vs Symbol、EVM vs Carrier、Constellation、Result Summary、Signal Field等；支持生成完整的編碼信號，用于接收機的吞吐量測試；布局清晰的顯示界面，以及靈活可變的多窗口顯示，能夠快速表征各種測量功能，方便結果解讀。

3、良好的擴展應用能力

通信協議軟件可直接安裝在PC上，支持導入數據進行離線分析，也支持結合儀表進行在線解調分析；通信協議軟件已適配多款國內外主流通信儀表和設備，并支持用戶自定義數據格式；使用USB/LAN接口控制數據傳輸,可滿足不同場景對通信協議開發測試需求。
