2020年2月6日，美光科技宣布交付全球首款量產的低功耗DDR5 DRAM 芯片，隨后，三星S20系列和小米10系列手機先后發布，全新的LPDDR5內存成為兩家的共同賣點之一，這也預示著DDR5的時代即將到來。今天我們就來聊一聊DDR5的發展過程，設計難題以及如何通過仿真來應對DDR5設計挑戰。
01. DDR技術的發展歷程
02. DDR5的出現，帶來了哪些設計挑戰？
03. 如何通過仿真及建模中的創新克服DDR5技術挑戰
04. DDR5仿真解決方案
05. DDR5仿真實例
01DDR技術的發展歷程
在計算機和移動設備中，DDR是數據的緩沖區，CPU所需訪問與處理的數據幾乎都會經過這里。與此同時，除了暫存CPU運算數據，DDR還需要承擔與外部?jī)?chǔ)存器交互數據的使命。隨著CPU處理能力的不斷提高，對DDR的速度和容量的要求也在不斷地提升。

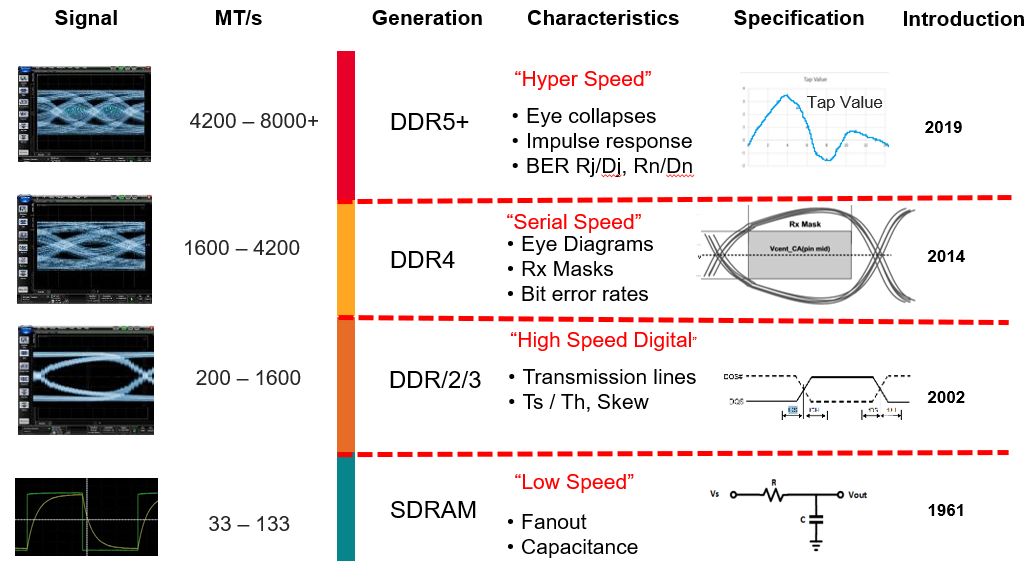

從DDR的發展圖中可以看到，DDR的傳輸速率在成倍提升，而其迭代速度也在不斷加快。
如今，占據著主流市場的是從2014年底開始上市的DDR4。較低的工作電壓以及最高可達4266MT/s的傳輸速率，使其達到前代DDR3三倍速率的同時，擁有更低的功耗。
但是，隨著CPU的核數不斷增多，內存的性能又將成為新的瓶頸。因此JEDEC協會早在2017年就開始和各大SDRAM廠商協作，著手起草DDR5標準，DDR5技術規范草案和LPDDR5的更新標準都已公布，不過至今還未推出正式版本。
目前而言，DDR5的最高速率預計可以達到8.4GT/s，是DDR4的兩倍。同時，工作電壓也從1.2V降低到了1.1V，這也意味著DDR5在性能提高的同時，進一步降低了功耗。
02 DDR5的出現，帶來了哪些設計挑戰？
DDR5的速率最高超過8.4GT/s，達到了前代DDR4最高速率的兩倍。更高的速率，帶來出色性能的同時，不可避免的提升了設計的困難。
