與傳統的白熾燈泡相比，LED照明具有許多優點，包括能效和功率輸出。然而，LED會立即開啟，對于那些想要改造LED的人來說，這個電路會讓LED慢慢開啟并慢慢關閉，所有都在模擬電路中！

概要

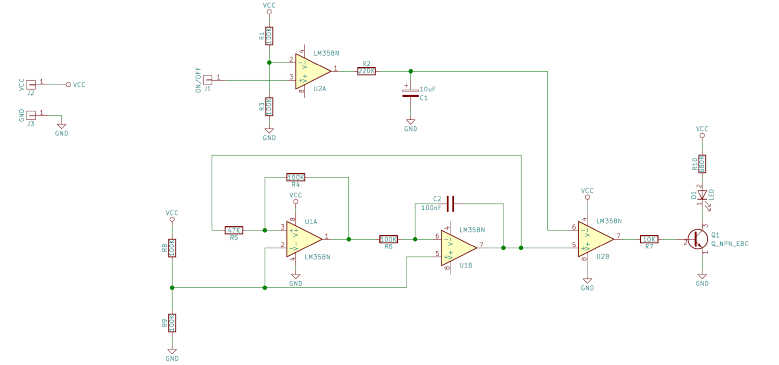

LED模擬白熾燈的緩慢打開和關閉電路設計

怎么運行的

該電路由三個主要子電路組成：三角形振蕩器，PWM發生器和電容器充電/放電電路。第一個子電路，即三角形振蕩器，由運算放大器U1A和U1B組成，其中U1B配置半導體為積分器，而U1A配置為施密特觸發器。積分器的輸出連接到施密特觸發器的輸入，這導致四個條件：

如果積分器的輸出電壓超過上限閾值，施密特觸發輸出開關為低電平

如果積分器的輸出電壓超過下限閾值，施密特觸發輸出開關為高電平

如果施密特觸發器的輸出為高，則積分器的輸出電壓穩定增加

如果施密特觸發器的輸出為低，則積分器的輸出電壓穩定下降

這四個條件的結果是U1B輸出端的連續三角波形。順便提一下，這個振蕩器也會產生一個方波，可以在U1A的輸出端找到。該電路對于那些想要與三角波同相的方波特別有用。但為什么我們?yōu)檫@個LED驅動電路配備了一個振蕩器呢？答案在于PWM，脈沖寬度調制。

當白熾燈泡打開和關閉時，它們不會立即這樣做。相反IC，它們需要時間來打開和關閉，這是現代LED燈不能做的事情。因此，為了用LED模擬這種效果，我們需要一個電路來有效地控制亮度。使用LED的最常見方法之一是使用PWM發生器。在我們的電路中，我們采用U1A和U1B產生的三角波形并將其饋入比較器U2B。U2B產生的PWM輸出與負輸入引腳相關，因此該引腳上的較高電壓將導致PWM波形具有較低的占空比（即，比on更大）。負輸入引腳上的電壓越小，占空比就越高（即，開啟的次數越多）。由于LED連接到由U2B控制的晶體管開關（Q1），

現在我們有一個LED的亮度可以通過電壓控制，我們需要產生一個非常類似于舊白熾燈泡的電壓信號。對于這個電路，我們使用一個簡單的RC電路，大約需要2秒鐘才能完全充電/放電。因此，當該電路的輸入（ON / OFF）連接到GND時，LED開始導通，當輸入連接到VCC時，LED逐漸關閉。

施工

該項目可以使用許多不同的電路構造技術構建，包括面包板，條形板，矩陣板，甚至PCB。最初，我為這個項目設計了一塊PCB，但是這塊板因?yàn)椴幻髟蚨×恕Ｄ繕?biāo)是將這個電路變成一個小模塊，可以安裝轉換LED燈，因此使用所有表面貼裝部件。我成功地制作了PCB，但是當打開時，其中一個LM358產生了所有神奇的煙霧！因此，此處顯示的是面包板版本。
