LED俗稱發光二極管（light meitting diode）。由含鎵（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成，其核心是PN結，因此具有PN結的特性，即正向?qū)?，反向截止、擊穿特性，此外還具有發光的特性。LED的發光部分是由N型和P型半導體結合在一起形成PN結。當PN結正向偏置時，N側的電子將被激發而通過PN結到達P側，與P側的空穴復合，并在電子與空穴復合時，發出光子。LED的PN結部分被封裝在一個環氧樹脂罩內，環氧樹脂之中混合有光散射微粒以使光漫反射，并使LED看起來更亮（具體看下圖LED工作原理圖）。發光二極管可高效地將電能轉化為光能，在現代社會具有廣泛的用途，如汽車尾燈、照明、平板顯示、醫療器件等。

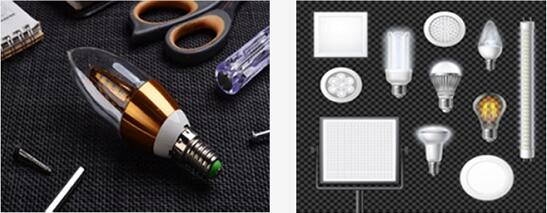

測試對象

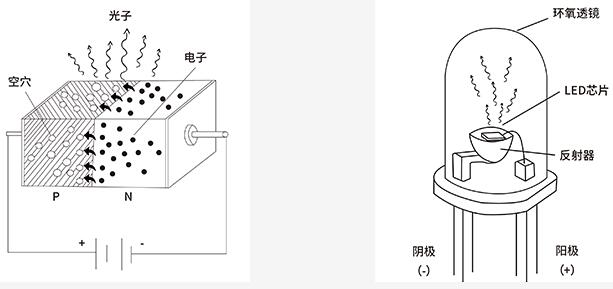

LED工作原理圖

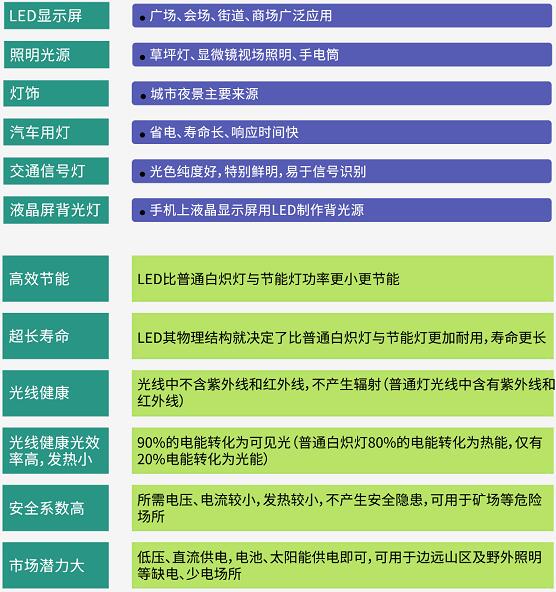

LED燈的用途及優點
LED燈的用途廣泛，優點明顯，市場上LED燈替代普通白熾燈和普通節能燈就成了一種必然的趨勢，隨著LED市場的不斷擴大，此時就需要一款專業的儀器對LED燈的性能進行測試。優利德新推出的帶50次諧波功能的功率計UTE9811，其完善的功能及高性價比逐漸贏得客戶的信賴。

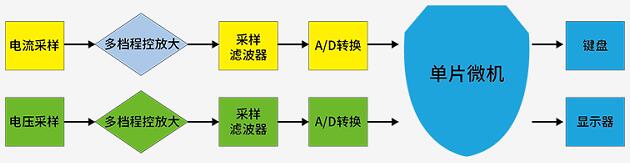

功率計采樣基本原理圖
功率計UTE9811由模擬部分和數字部分組成。模擬部分主要由傳感器、多檔程控放大器、采樣保持器、A/D等電路組成。數字部分含微型計算機數據存儲器、鍵盤和顯示器組成。被測電壓、電流信號通過電壓傳感器后，信號降低為弱信號，根據信號大小，由微型計算機控制，進行程控多量程放大，并通過采樣濾波器，由模擬/數字轉換器A / D把電壓信號轉換成數字信號，并把數字傳輸至微型計算機，計算出電壓真有效值并把數值輸出到顯示器顯示。

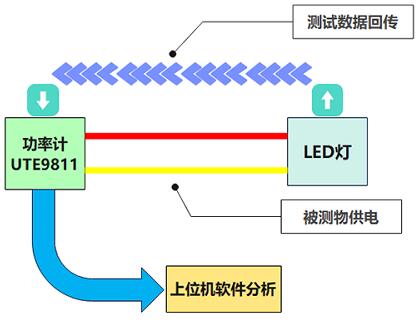

應用模擬示意圖
可測試項目
應用測試
● LED諧波測試的必要性
既然LED全稱是發光二極管，那么LED也具備二極管的伏安特性，我們來先看一個典型的二極管伏安特性圖。
1、正向特性
如圖所示，當對二極管施加正向偏置電壓時，則二極管中就會有正向電流通過，隨著正向偏置電壓的增加，開始時，電流隨電壓變化很緩慢，而二極管兩端電壓超過某一數值U1時，電流急劇增加，我們稱U1為死區電壓。
2、反向特性
當二極管增加反向電壓時，反向電流很小，而且反向電流不再隨反向電壓而增大，即達到了飽和，此時這個電流稱為反向飽和電流，如果反向電壓繼續升高，當超過Uz以后，反向電流急劇增大，這種現象稱為擊穿，Uz稱為反向擊穿電壓。

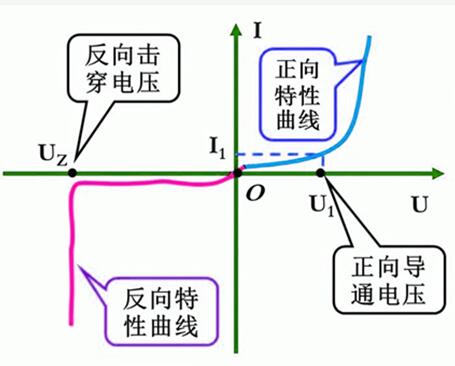

▲ 二極管伏安特性曲線圖
