本文介紹基于Microchip PIC12HV752的單級PFC可控硅調光LED方案，該方案僅需少量程序代碼，即可利用其MCU自帶的對立內核的外圍模塊（CIP）就可以實現。

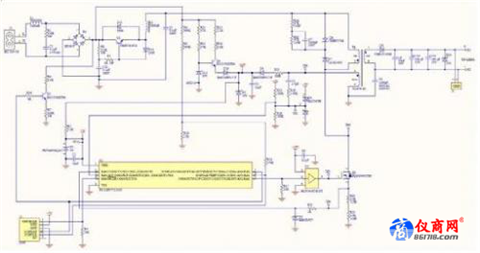

圖示1-大聯大品佳推出基于Microchip PIC12HV752的單級PFC可控硅調光LED方案系統框架圖

可控硅是近幾年來興起的一種半導體器件，憑借其效率高、壽命長等特點與LED照明技術結合起來，利用可控硅調光對LED替代燈調光，現有的調光器電路可以不作變動，因此可控硅調光越來越被市場所認同。大聯大品佳據此推出基于Microchip技術和產品的低成本可控硅調光LED解決方案，以應對市場需求。

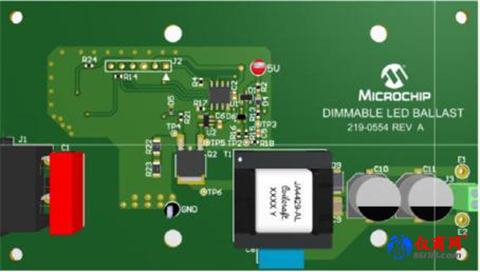

圖示2-大聯大品佳推出基于Microchip PIC12HV752的單級PFC可控硅調光LED方案開發板

方案特點：

隔離輸出安全可靠；

連續電流模式CCM，確保低邊MOS的開關損耗；

高PF值減少鎮流器的損耗；

外圍器件少，降低成本，適合于小體積需求；

全橋整流后只需要體積小而便宜的薄膜電容代替了笨重和昂貴的高電壓的電解電容器。

該方案的輸入電壓范圍AC IN 90-240 V，最大輸出20Vdc/325ma。其PF值0.95，相當于純電阻，其特性類似于白熾燈?？蓱?yīng)用于帶通訊調光或可控硅LED調光電源恒壓恒流。
