隨著數字信號處理技術的發展、數據總線帶寬和存儲介質讀取速度的提高，目前有越來越多的技術手段可以將一段頻譜信息實時、無失真、連續的的記錄下來，通常稱作射頻流盤（RF Streaming）。監測人員可以采用頻譜分析、數字信號處理、統計分析、解調、解碼等方法對記錄信號進行后分析，也可以模擬現場電磁環境把記錄信號用信號源重新發射出來。

射頻流盤作為新的技術工具，在信號監測工作中還有很多應用值得深入探索和研究。本文詳細介紹射頻流盤的概念和系統結構，討論射頻流盤在監測領域的部分應用，分析選擇流盤系統時需要考慮的因素，最后介紹是德科技和X-COM提供的成熟射頻流盤和分析方案。

1、什么是射頻流盤

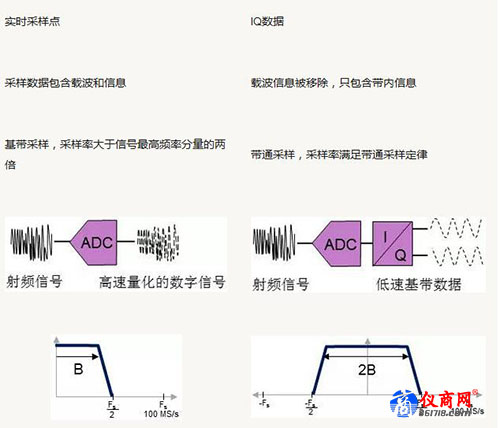

流盤是將儀器設備采集或處理后的數據實時、連續的傳輸到存儲設備記錄。數據采集前端是傳感器、數據采集器或者頻譜分析儀等測試儀表。采集和記錄的數據是實時采樣點或者經過處理的IQ數據。兩種記錄數據區別如表1所示：

從上表可以看出，實時采樣點適合記錄基帶和低速信號，IQ樣本點適合記錄有載波調制的射頻信號。去除載波的IQ數據，既有利于壓縮數據量減少存儲樣本，又有利于后期信號分析和回放。射頻流盤和回放系統通常記錄IQ數據，系統結構如圖1所示：

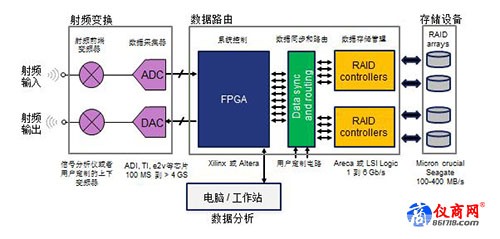

圖1、射頻流盤系統結構

信號記錄通路射頻變換包括預選濾波、下變頻、中頻濾波、信號調理、數據采集和IQ解調，建議使用通用的信號分析儀，既可以保證采集和存儲信號的質量，又有利于系統維護。信號分析儀輸出的IQ數據通常是12位或者14位ADC的采樣結果，不能直接寫入磁盤陣列（RAID），需要通過FPGA組成的控制電路實現信號變換、同步和路由，然后通過RAID控制器接口寫入磁盤陣列。記錄的頻譜數據可以通過相反的過程，由信號源重新發射出來，或者復制到工作站后使用專用的軟件回放分析。

2、射頻流盤在監測領域的應用討論

射頻流盤擴展了信號監測和分析的方法。傳統的掃頻、步進FFT監測接收機僅能實時監測和記錄少量處理后的結果，后期能分析的數據和方法非常少。而射頻流盤能夠監測和保存所有中頻電路數字化后的信息，不僅可以復現當時的監測結果，還支持解調、解碼、搜索、相關、統計等方法對長時間頻譜信息進行不同維度的分析。射頻流盤在信號監測領域的應用包括：

2.1、信號記錄和舉證

對于監測接收機和頻譜儀測量的信號，監測人員通常利用經驗來判斷是正常信號還是干擾信號，對干擾信號僅能記錄頻譜包絡或頻譜截圖。但是符合相似頻譜包絡和頻譜截圖的發射信號可能有很多，記錄的信息作為干擾信號舉證并不充分。

射頻流盤記錄了射頻信號數字化后的所有信息，不僅可以從頻域上復現和分析干擾信號，配合解調、解碼等技術手段，還可以分析出干擾信號發射參數、傳遞內容，作為干擾信號的舉證充分完整。

2.2、信號解調和解碼分析

目前有比較完備的技術手段對模擬信號進行偵聽。但是由于調制方式復雜多樣、信源和信道編碼、加密等原因，數字信號很難被偵聽。射頻流盤開辟了監測信號后分析的應用。無線電監測人員可以使用各種信號分析軟件對流盤數據進行解調、解碼分析的嘗試，也可以把記錄內容轉給專業單位對信息進行解析。

以記錄的未知數字調制信號為例，使用矢量信號分析軟件(Vector Signal Analyzer)，自動或者手動設置調制方式、符號速率、濾波器等參數，能夠恢復出信號的比特流。采用合適的解碼器或協議分析儀，可以從比特流中恢復出傳遞信息。

2.3、數字信號處理分析
