在我們平時的仿真模擬測試過程中，經常會需要信號源輸出一些仿真現場實際情況的非標準波形，如現場爆炸波形，編碼誤觸發波形，安全氣囊碰撞展開激勵信號等等。對于此類波形通常都需要用函數耦合甚至只能現場捕獲復現。而這種要求對于大多數僅能產生標準波形的函數信號源來說就顯得力不從心。而對于此類波形要求，采用具有連續采樣的任意波形就可以輕松搞定。

我們就演示利用RIGOL的具有連續采樣功能的DG1000Z任意波形發生器和DS1000Z數字示波器分三步即可模擬生成任意波。

采波形

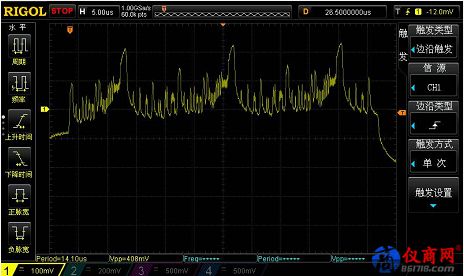

我們先用DS1000Z數字示波器采集一個電路板上產生的視頻信號，此波形很難通過公式編輯或耦合來復現。

圖1 DS1000Z采集視頻信號

我們可以利用RIGOL的DG1000Z任波波形發生器與示波器的無縫互聯功能來復現該波形。

連儀器

通過USB數據線連接DG1000Z的USB Host接口與示波器的USB Device接口，此時示波器會自動進入遠程模式。

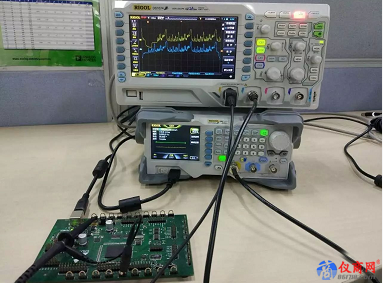

圖2 DG1000Z與DS1000Z無縫互聯復現波形

現波形

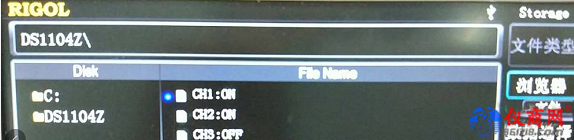

按DG1000Z前面板的Store 鍵進入存儲與調用界面，此時在“目錄顯示區”會出現示波器的型號標識符DS1104Z。

按DG1000Z存儲與調用界面中的菜單鍵文件類型選擇“任意波文件”，然后將DG1000Z的瀏覽器菜單設置為“目錄”，使用DG1000Z的旋鈕將焦點光標移動至示波器的型號標識符DS1104Z上，此時在“文件/文件夾顯示區”會顯示示波器所有通道及各通道的開關狀態。

再將DG1000Z中的瀏覽器 菜單設置為“文件”，將光標移動到所需要讀取的通道上，然后按讀取鍵。

此時，示波器會自動進入停止?fàn)顟B(tài)，DG1000Z自動讀取任意波數據（即示波器采集到的波形數據），并在讀取完后將其保存至DG1000Z當前通道的內部易失存儲器中且自動切換至任意波（Arb）模式。

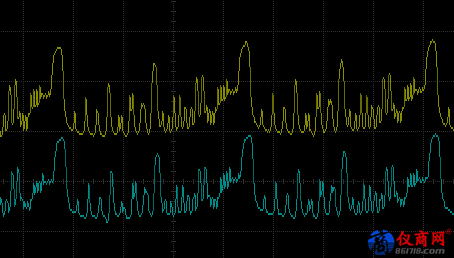

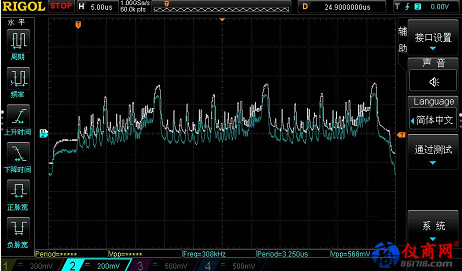

此時打開輸出通道即可復現上述波形。并將兩部波形進行對比，復現還原度還是很高的。
