校準技巧揭秘

引言

隨著環保意識的提升和科技的進步，電動車市場在全球范圍內迅速增長；隨著可再生能源（如太陽能、風能）的快速發展，儲能技術成為關鍵。目前鋰電池作為新能源行業主要能源儲存裝置，其性能評估和維護變得尤為重要。電池內阻測試儀作為評估鋰電池性能的重要工具，市場需求隨之增加。

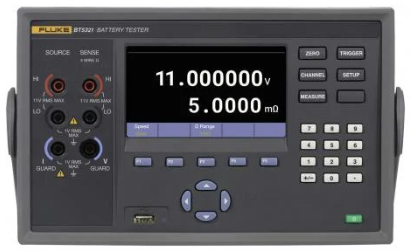

電池內阻測試儀

1、主要功能--測量電池內部電阻

這是評估電池性能、壽命和健康狀況的關鍵指標。校準可以確保測試儀的測量結果準確無誤，避免因儀器偏差導致的誤判。在科研、生產、檢測等領域，準確的測量結果是決策和優化的基礎。國家質量監督檢驗檢疫總局于2017年發布JJF 1620-2017 《電池內阻測試儀校準規范》，適用于交流注入法原理的電池內阻測試儀的校準。

2、鎖相

交流注入法原理的電池內阻測試儀，在測量電池內阻過程中，對被測對象施加一定頻率（一般為1kHz）的交流電流信號，采用鎖相放大技術測量被測電池內阻上的交流壓降，得到內部阻抗值。

那什么是鎖相呢？

鎖相是使被控源的相位受標準信號或外來信號控制的一種技術，用來實現與外來信號相位同步，或跟蹤外來信號的頻率或相位。鎖相是相位鎖定的簡稱，其含義是表示兩個信號的之間的相位同步。電池內阻測試儀的激勵電流為交流信號，需要進行鎖相后，輸出信號與電池內阻測試儀的激勵信號相位同步后，才能正確計算被測電池內阻。

3、提高電池內阻測試儀的校準能力

福祿克公司針對交流注入式電池內阻測試儀電池內阻測量的校準，提供了一種新的方法，來提高電池內阻測試儀的校準能力。

方法簡單概括為：

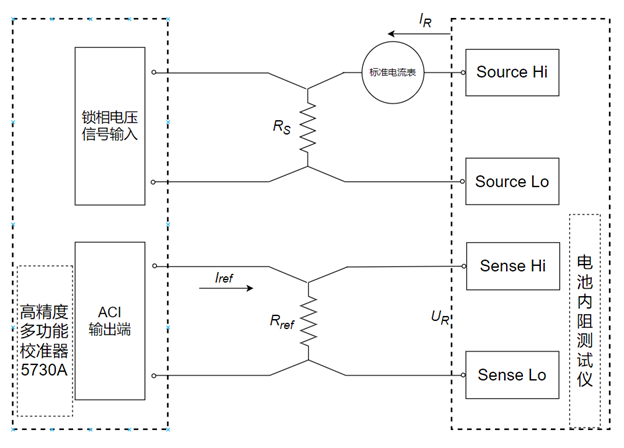

“使用經過外部信號鎖相的高精度鎖相電流發生器向標準參考電阻器輸出可設定的交流電流，然后將參考電阻器的感應電壓發送到電池測試儀的SENCE端子，來達到模擬標準交流阻抗進行校準的目的?！?

方法操作步驟

·首先

被測電池內阻測試儀激勵電流IN串聯流過標準電流表8588A和無感采樣電阻（可以選用分流器A40B），標準電流表得到激勵電流的實際值IR，采樣電阻感應電壓作為高精度鎖相電流源5730A的鎖相電壓輸入。

·5730A鎖相后

輸出與IR同相位的可設定的參考交流1kHz電流Iref ，通過參考電阻（分流器A40B）產生的順從電壓接入被測電池測試儀，用來模擬其激勵電流通過被測內阻后的感應電壓。

·其次

基于測量的激勵電流值IR 、參考電阻阻值Rref及鎖相電流源輸出值Iref ，即Zx = UR / IR = Iref × Rref  / IR來確定電池內阻測試的標準值。

·最后

電池內阻測試標準值與電池內阻測試儀讀數值進行比較，確定電池內阻測試儀測量電池內阻的誤差。

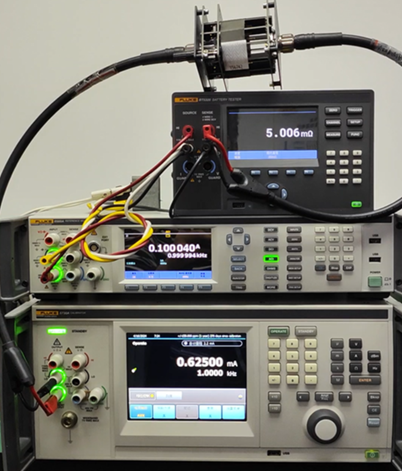

校準儀器

高精度鎖相電流發生器5730A

本方法中，使用高精度鎖相電流發生器5730A，以高分辨率任意設置輸出電流，從而獲得高分辨率的模擬阻抗及更多的模擬阻抗點。靈活運用高精度多功能校準器5730A的鎖相功能，實現對交流注入法電池內阻測試儀電池內阻測量功能的高穩定性高準確度校準。
