通常在空調系統安裝及維修過程中，操作人員需要觀察系統關鍵運行參數（蒸發壓力、冷凝壓力、過熱度、過冷度、電流等）正常與否來判斷潛在故障源，從而快速準確地查找并修補系統。

所以在針對空調系統故障方面，我們需要用到精準測量儀器然后跟據儀器診斷結果來判斷空調系統到底是哪里出了問題，對癥下藥方能藥到病除。

測量參數解釋

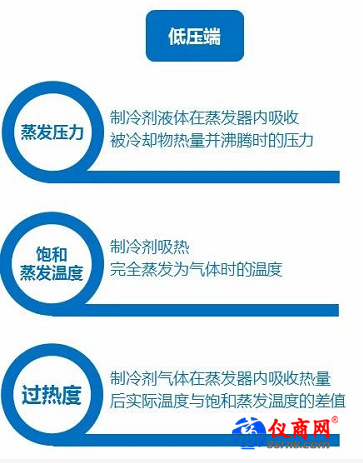

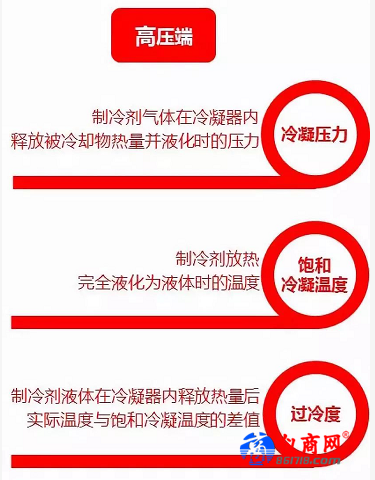

空調系統維修時往往會面臨許多復雜的低壓端、高壓端參數作為測量結果參考，那么對于這些參數里的“蒸發壓力、冷凝壓力、飽和蒸發溫度、飽和冷凝溫度、過熱度、過冷度”該作何理解呢？下面德圖應用工程師給我們簡單通俗的描繪一幅特點對比圖。

測量儀器及連接方法

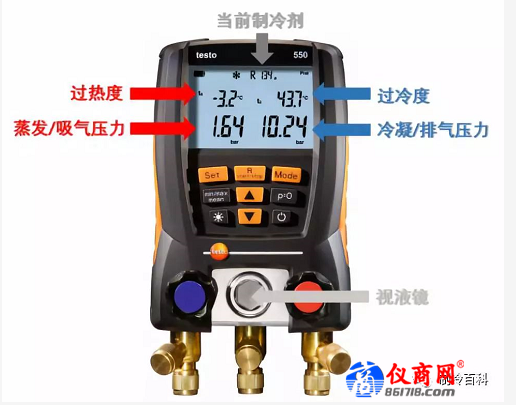

在了解了各組參數之后，此時我們?nèi)绾伪ＷC參數的準確無誤呢？在這里制冷百科平臺推薦大家使用來自德圖的電子冷媒表系列，同屏顯示高低壓端壓力情況，并可連接溫度探頭， 實現自動過熱度/過冷度計算。除此之外，儀器內置 60 多種常見制冷劑的壓力-溫度特性曲線，可輕松應用到使用不同類型制冷劑系統中。

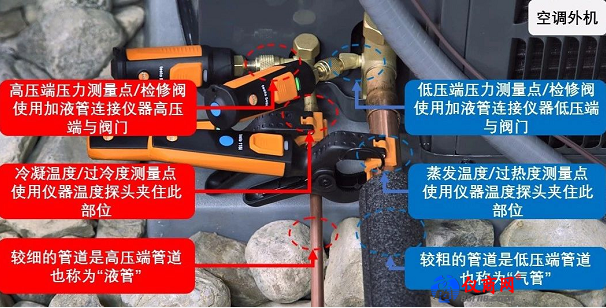

儀器與系統連接示意圖如下：

下圖由德圖儀器提供的德圖檢測器與空調系統連接示意圖，從下圖我們可以清晰的看到儀器與系統間的便捷連接、操作簡潔、智能檢測，結果快速準確。

德圖電子冷媒表組擁有制冷測量領域的最高精確度，并且性能遠超模擬冷媒表組。同時，德圖電子冷媒表組還能檢測管路氣密性、察覺哪怕最小程度的泄漏，并穩定地記錄系統的抽真空過程。

測量要點

我們在明白了測量參數含義，擁有了先進的測量儀器之后，在測量過程中我們應該注意哪些要點呢？

德圖應用工程師列出了以下12大點，看似簡單，操作且慎重，在使用之前讓我們來仔細閱讀一下吧！

1.在執行任何維修操作前（例如充注制冷劑），務必確保蒸發器風量處于正常范圍，并確保風機盤管、過濾器、風機均處于清潔狀態。

2.充注制冷劑時速度不要過快，因?yàn)橐簯B(tài)的制冷劑可能會聚集在低壓端的集液器中，從而令制冷劑在管路中循環時間變長，這意味著過快的充注速度會導致系統充注量過度。

3.無論是在充注制冷劑還是診斷故障時，同時觀察過熱度和過冷度變化，因?yàn)閮H僅通過一 端的數據不能完整地評估系統運行狀況。

4.空氣源熱泵僅在制冷模式下才能實現制冷劑精確充注。如果必須在供暖季為空氣源熱泵充注，必須確保風機盤管清潔，且室內風量處于正常范圍。最好在下一個制冷季到來時 重新驗證制冷劑充注量是否合適。

5.當空調系統節流器類型為毛細管時，使用最佳過熱度判斷充注，最佳過熱度取決于室內 濕球溫度和室外干球溫度狀況，從 5℃到 40℃不等。

6.最佳過熱度可通過德圖電子冷媒表 testo 550 或 testo 557 自帶 App 進行計算，或咨詢 德圖獲取最佳過熱度表

7.當空調系統節流器類型為熱力膨脹閥（TXV）時，膨脹閥前后必須維持一定的壓力降（R22 系統約為 6.8bar，R410A 系統約為 10.9bar）,以確保冷凝器不會產生制冷劑回流。如果 壓力降低于正常范圍，可能造成蒸發壓力和冷凝壓力均低于正常值、實際過熱度和過冷 度均高于正常值。
