"DCS冗余配置中的“三取二”、“三取中”、“三取均”都是什么意思？止回閥到底安裝在出口閥前還是閥后？壓力表下面的管道為什么要打個彎？什么是英寸？什么是DN？什么是Φ？為什么流量孔板不能裝反？"

01、DCS冗余配置中的“三取二”、“三取中”、“三取均”都是什么意思？

在冗余配置中，“三取二”是指開關量控制時的投票制，同一信號采用三冗余信號進行表決，二個滿足即認為條件滿足。三取二是為了判斷的準確、可靠，防止誤動，常用于保護回路。

“三取中”是指模擬量信號采用三冗余輸入，取其中值為實際使用值，常用于主要調節回路。一般，三個同一位置的測量點出現偏差過大時，就要查清楚問題，并安全、快速的處理掉，萬萬不可抱僥幸心理。除了取中，一般功能塊還提供選擇：高選、低選、平均或三個中的一個?！叭【币彩轻槍δM量，三個數取平均值，能有限克服系統誤差，但儀表故障造成隨機誤差難以避免。

02、止回閥到底安裝在出口閥前還是閥后？

安裝止回閥是為了保證水泵內部水流的流向，從而保障水泵的正常工作。所以關于止回閥的安裝位置，可以分兩種情況：

一種是安裝在水泵前豎吸管端頭，也叫底閥。目的是為了不用抽一次水向水泵充一次水，因為水泵內以及泵前的吸管內無水時水泵只能空轉抽不上水，所以水泵內必須充滿水才能抽出水。這種水泵的安裝是高于液面時的一種方法，也叫負壓法。

另一種是安裝在水泵的后方。這種安裝方法是液面高于水泵的情況下，方便啟停水泵時不用關水泵出水閥，特別是對于母管制水泵系統，防止發生倒流的情況。

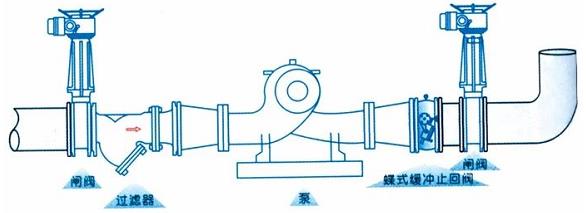

止回閥必須安裝在泵的出口、出口控制閥之前的位置，以便檢修止回閥。一般泵的出口第一道是軟連接（減震器），接下來是止回閥，再接下來是隔斷閥（如蝶閥、閘閥、截止閥等）。

03、壓力表下面的管道為什么要打個彎？

壓力表下面的彎管叫壓力表緩沖管，施工人員習慣性的叫壓力表管彎。它具有兩種形式，一種是環形彎，另一種是U形彎。這樣一方面是為了保護壓力表，防止其因壓力過高而被破壞，另一方面則是確保壓力表測量值的準確性。

04、什么是英寸？什么是DN？什么是Φ？

英寸(")是美洲體系的常用規格單位，如鋼管、閥門、法蘭、彎頭、泵、三通等，如規格是10"。注：1"=2.54cm=25.4mm。

DN是中國與歐洲體系常用的規格單位，同樣是標識管道、閥門、法蘭、管件、泵類的規格，如DN250。是指管道的公稱直徑(也稱為公稱通徑)，注：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。

Φ是一個通用的單位，所指的是管道和或彎頭、圓鋼等材料的外徑尺寸，也可以說是直徑。

05、為什么流量孔板不能裝反？

孔板安裝正確時，其孔板縮口朝向流體前進的方向。流體在節流中心孔處局部收縮，使流速增加靜壓力降低，于是在孔板前后產生了靜壓差，該壓差和流量呈一定的函數關系?？装逖b反后，其孔板入口端面呈錐形狀，流體流經孔板時的收縮程度較正裝時小，流束縮頸與孔板距離較正裝時遠，流體流經孔板后端面時速度比正裝時小，使孔板后壓力較大，導致了孔板前后靜壓差減小，使所測流量值隨之減小，影響了流量測量的準確性。

孔板流量計的正負方向裝反會造成測量錯誤，沒有測量的數據結果或者是流量數值為負數的情況，所以孔板流量計在安裝時一定要注意正負方向?？装辶髁坑嬍遣顗菏搅髁坑嫷钠渲幸环N，因此它是根據差壓原理來進行流量計算的，所以當正負方向裝反以后就不可以達到減壓的效果，這樣也就會造成孔板的前后壓差存在較小的情況。
