方案背景以及建設目標
國網2020年計量工作要點中就提升采集系統支撐能力中，首先要求提升設備智能感知水平，要充分挖掘臺區集中器以及智能電能表價值，拓展臺區設備感知接入能力，每個省公司打造5-10個低壓物聯感知精品示范臺區。開展智能模組化終端小規模應用，支撐各版本智能電能表、各級開關、智能物聯鎖具、隨器計量、分布式電源、有序充電樁、水氣熱表等臺區及客戶側設備泛在接入和邊緣管理。
推動公司建設中國特色國際領先的能源互聯網企業戰略實施。提升主動配電網的運行安全性，具有廣闊的經濟和市場應用前景。
方案概況
本項目擬在中心城區馨逸公寓，涉及兩個臺區527戶居民用戶。通過安裝非侵入式邊緣感知器、LTU、溫濕度傳感器、煙霧傳感器、水侵傳感器等多種智能量測裝置及傳感器。通過物聯設備采集電流、電壓、漏電電流、異常溫度、狀態行為信息等為上層應用提供支持。

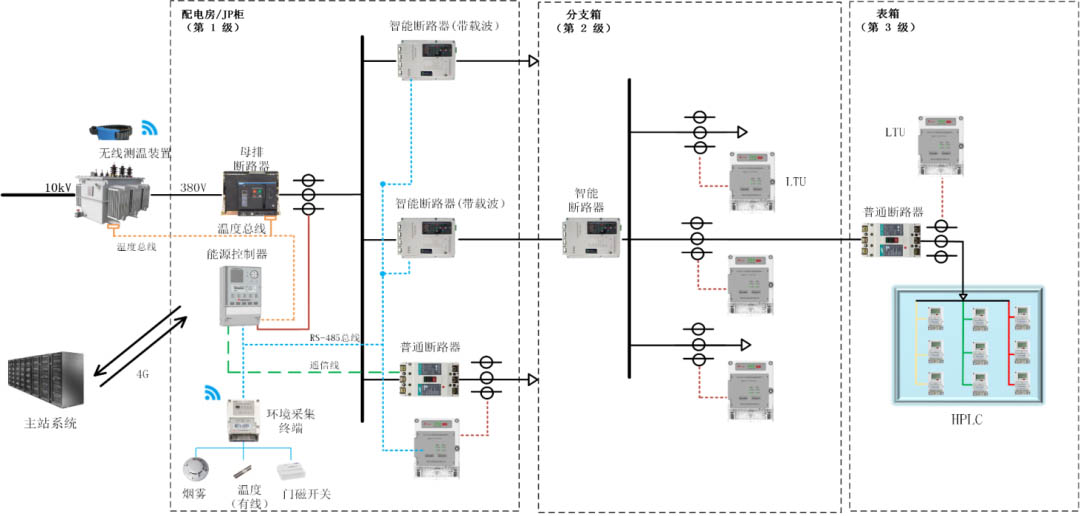

圖1 智能感知臺區總體架構
項目研究?jī)?nèi)容的原理簡述
1、據深化基礎數應用
HPLC技術是一種高速電力線通信技術，電力線通信技術是指利用電力線作為通信介質進行數據傳輸?shù)囊环N通信技術。由于電力線是最普及、覆蓋范圍最為廣闊的一種物理媒體，利用電力線傳輸數據信息，具有極大的便捷性，無需重新布線，即可將所有與電力線相連接的電器組成一個通信網絡，進行信息交互和通信。
基于HPLC技術，可實現高頻數據采集、停電主動上報、時鐘精準管理、相位拓?fù)渥R(shí)別、臺區自動識別、ID統一標識管理、檔案自動同步、通信性能監測和網絡優化等功能。
截至目前，HPLC深化應用項目試點已經實現高頻數據、ID統一標識管理、采集相位拓?fù)渥R(shí)別、臺區檔案自動同步等功能應用。
●高頻采集
利用HPLC高速率特點，可以有效提升電能表自動抄表成功率；并可實現電能表電壓、電流數據的高頻采集，可以開展供電線路老化趨勢分析，監測電網電壓質量和負荷波動情況。
其具體目前可以針對項目臺區527塊采集96點實時用電數據，包括電壓、電流等信息；根據用電特點及通信性能，采集的點數也可以進行調整，建議采集間隔為15分鐘到1小時，1小時間可以分割為整數個采集間隔，采集間隔起始從0分開始。
●ID統一標識管理
依托全球統一物聯網ID標識管理系統，為HPLC芯片建立統一的物聯網設備身份標簽，在芯片出廠、檢驗、運行等環節實現全壽命周期管理，并通過身份鑒權機制，可以避免非法設備的接入，保障了電網網絡的安全。
●檔案自動同步
利用HPLC高速率的特點，以及臺區自動識別的功能，通過基于面向?qū)ο笸ㄐ艆f(xié)議，可以實現電能表檔案信息、設備參數自上而下、自下而上的雙向同步，確保了設備檔案信息的準確。其主要原理在于能源控制器每天定時啟動從節點主動注冊，能源控制器載波模塊主動注冊新增電能表信息并上報給能源控制器，能源控制器根據路由上報的內容跟能源控制器自身檔案比對，將檔案外的新增電表信息進行存儲，并產生新增電表事件通知主站，主站拓展對比分析基于采集系統、營銷系統的臺區檔案、已同步檔案、黑名單檔案等分析功能，生成待核查臺區檔案信息。目前利用該項技術，同步核對項目臺區檔案無誤。
●相位拓?fù)渥R(shí)別
若供電線路三相負荷不平衡，輕則降低線路和配電變壓器的供電效率，重則會因重負荷相超載過多，會造成某相導線燒斷、開關燒壞甚至配電變壓器單相燒毀等嚴重后果。通過HPLC技術結合LTU設備，可以判斷出A、B、C三相相位及線路拓?fù)潢P(guān)系，有助于提升配網三相不平衡及線損分相治理水平，對提高供電可靠性具有重要意義。

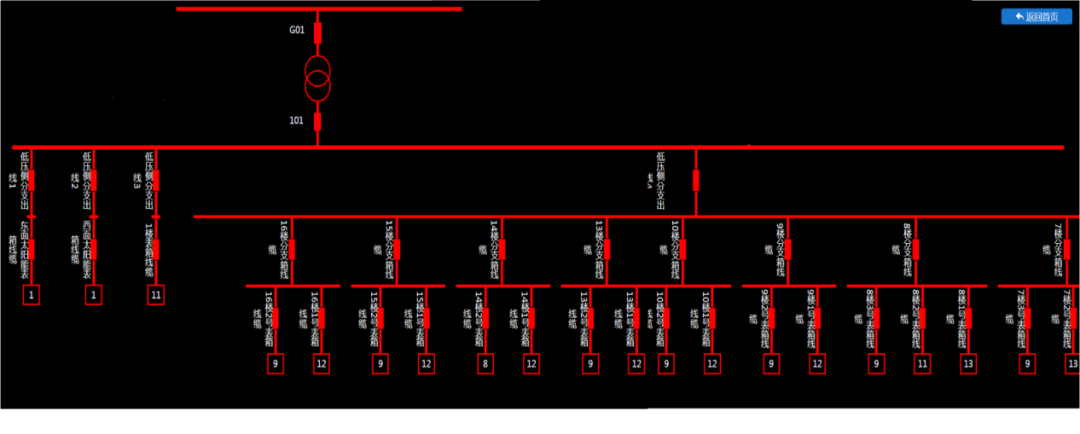

圖2 臺區拓?fù)鋱D
2、居民非入侵式監測
