隨著電力應用水平的發展和進步，人類的生活越來越離不開電力，電能已經成為現代經濟中最不可或缺的能源之一，電能的穩定供應直接影響到社會正常的生產活動。在傳統的入侵式監測系統中，系統會通過對每一個用電設備加裝相應的監測硬件來進行負荷監測，這些監測硬件能夠?qū)崟r將電力負荷數據傳輸?shù)街醒爰蓴?shù)據處理設備中，但是這種需要加裝硬件才能實現的負荷監測方式會提高電力監測的成本。而且傳統的監測設備只負責采集數據，不具備主動發現用電異常情況的功能。非入侵負荷監測與傳統的入侵式負荷監測最大的不同之處就是能夠在用電設備中不加裝硬件的情況下對用電設備進行實時的負荷監控，在保證監測準確性的前提下，盡量降低成本。而且，采集終端在一開始就具有一定的異常波形分析能力，它將可能的異常波形數據提取出來傳輸?shù)皆贫耍缓笤谠贫耸褂们把氐臋C器學習方法識別它是否為異常數據，然后將異常特征返回給終端的用電特征指紋庫，強化采集終端識別異常的能力，做到對用電異常的實時檢測。

如果把整個電網看成人體的主干神經，那么涉及每一戶用電客戶的用電信息采集，就是人體的末梢神經，這是人體感知最敏感的地方。從這個角度來說，用戶用電計量數據，關系到整個電網的精益化管理。

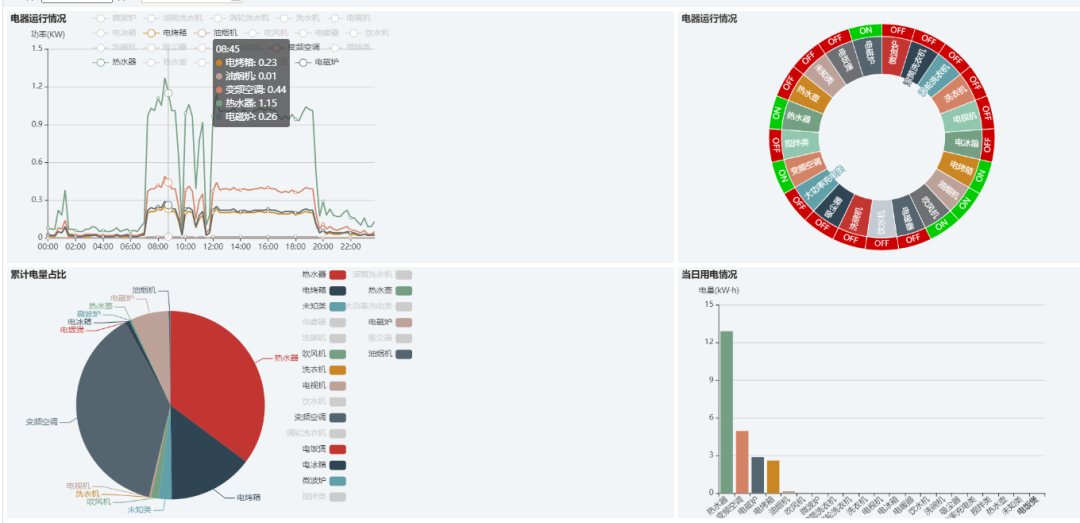

圖3 用戶用電行為感知

3、臺區設備實時監測以及故障精準定位

能源控制器通過載波的方式與分支數據監測終端通信，分支數據監測終端可通過通訊接口與溫濕度傳感器、溫度探頭、其他擴展設備等通信獲取設備數據；也可通過環境采集終端采集煙感、水浸、門磁開關等狀態量。做到用電環境安全檢測，預防火災水患等事件發生。

4、實現線損精益管理分析

支持分相線損計算模型，完成臺區分相線損計算分析。線損深度分析具備日線損、小時線損、分相線損的實時統計和比對分析能力，支持表計火線、零線電流差異對比，分析線損異常并報警。

能源控制器通過與各級分支數據監測設備（LTU）進行通信，獲取各級的電壓、電流、功率、電量等相關信息，根據主站系統內的線路檔案，計算整個臺區內各段線路的線損情況，實現對線損的精益化管理。同時，基于低壓全電氣量數據采集和分段線損分析功能，可綜合判斷各段線路的用電異常情況，為低壓線路防竊電提供有效的判斷依據，找出疑似竊電的線路。

5、臺區物聯感知及運行監測

支持臺區物聯感知及運行監測。臺區設備可實時監測，分別在臺區內變壓器側、表箱側安裝模組化終端、分支數據監測終端等多種設備，對臺區下各級設備運行狀態進行實時監測，實現臺區的物聯管理和智能感知。臺區配變負載情況監測，用采系統部署配變負載分析及異常監測模塊，實現配變重載、過載、輕載、空載等多種運行狀態的分析與監測。支持臺區可開放容量利用，開展臺區中長期可開放容量預測，深度挖掘臺區真實可利用容量，指導業擴報裝接入智能化適配。

模組化終端直接從智能開關中獲取相應線路的電壓、電流、功率等各類電氣量信息即可。能夠?qū)崟r判斷斷路器的實時狀態。同時，模組化終端可根據監測到的斷路器異常數據，生成相應的故障事件并上報給主站進行報警。

成果轉換和推廣應用場景

本項目的研究和開展將促進供電用戶的精細化管理，推動用戶群的異常智能診斷，提高用戶的用電可靠性。隨著本項目的廣泛推廣應用，為電力物聯網建設提供更準確的技術及數據支持。電網末端節點邊緣計算，結合云端的智能分析系統，必將極大地改善新型配電網的可靠性診斷水平，提升主動配電網的運行安全性，具有廣闊的經濟和市場應用前景。

項目能夠帶來較好的經濟效益。高頻采樣的用電數據提取及分析系統能夠更加準確地提升電網供電可靠性，同時能夠更加準確地發現用電異常，及時預警和反饋，能夠進行精細化線損分析和用戶漏竊電檢查，有助于提高用電服務的綜合水平，實現更有效的運維，節約運維成本。

項目同時還具備潛在拓展價值。隨著人工智能技術的不斷發展，將人工智能技術編碼進芯片之中以提高芯片的數據處理能力，使電網設備的運行更智能化已成為當前的研究熱點。本項目在實際運用之中能夠積累大量的準確的電網設備運行在線監測數據，提升了電網供電可靠性；同時能針對用戶用電做到精細化，更好的提升用電服務。為今后研究電力智能故障監測提供了樣本數據支撐，非常適合作為新一代能源互聯網企業標桿的典型應用。

作者：國網上海市南供電公司 吳強/趙順麟
