為了促進分布式光伏能源的發展，國家電網發布了《關于做好分布式光伏發電并網服務工作的意見》。然而分布式光伏這種新能源供電系統對電能計量提出新的要求，即要求能記錄并入電網的電能，又能記錄從電網吸收的電能。鑒于普通單塊電表不能滿足這一要求，光伏發電雙向電表由此應運而生。

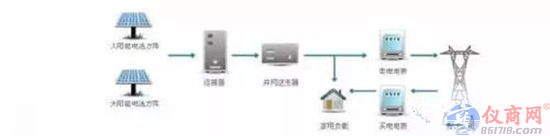

目前，用戶家中安裝的電表一般都是單向電表。即無論用戶接線方式是正接或是反接，它都按正向計費。這種電表可以彌補老式機械式電表的一些缺點，但應用在新式的光伏發電系統中，卻不夠便利。在早先的分布式光伏發電系統計量中，一般都采用兩塊單向電表的計量方式。即用一只表計量用戶輸給電網的電能，用另一只表計量用戶使用電網中的電能。具體應用如下圖如示：

這種方式在早先的光伏計量應用廣泛，但存在很多的不足：一是使用成本高，需要兩塊電表；二是接線復雜、施工難度高；三是維護困難。

什么是雙向電表？

雙向計量電能表即能夠同時計量用電量和發電量的電能表，功率和電能都具有方向性。從用電的角度看，耗電算為正功率或正電能，發電算為負功率或負電能。雙向電表可實現電能的正、反向分開計量、分開存儲、分開顯示，同時可通過電表配有標準RS485通信接口，實現數據的遠傳。

雙向電表的應用

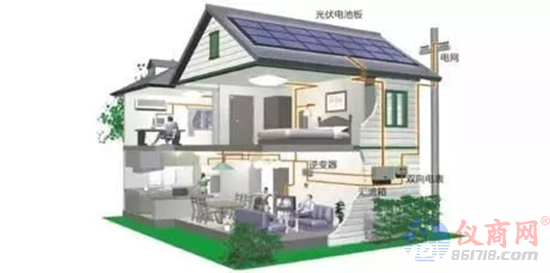

雙向電表主要針對分布式光伏發電站需要雙向計量的用戶，由于光伏電站發出的電有富余時，輸送給電網的電能需要準確計量。此外，在光伏發電不能滿足用戶需求時使用電網的電能也需要準確計量。而普通的單塊單向電表不能滿足這一要求，所以需要使用具有雙向電表計量功能的智能電表，實現電能的雙向計量。雙向電表的應用如下圖所示：

在分布式光伏電站中，若想實現用電和發電的雙向計量，傳統的方式是采用兩塊單向電表，分別計量發電量和用電量，這樣不但增加了使用成本和接線難度，且在日后的使用或維護也變得復雜。

而采用雙向電表，只需用一塊雙向電表就可以實現饋入電網的電量，和消耗電網的電量分開計量，相比以前采用兩塊單向電表的方案，成本更低、施工難度更小、維護更方便、使用也更簡單，也為光伏電站的雙向電能計量提供了最佳的計量應用方案。
