步驟 3：打開 CANScope 的報文界面和“總線負載率”界面，發送 ID 填入 7FFH，DLC 為8，發送次數為無限。分別調整重復次數，使總線負載率為 10%、30%、50%、70%、90%。使用 ID 篩選的方式，對應觀察被測 DUT 的應用數據是否間隔時間是否正常。為篩選出被測 DUT 發出的 181H 的 ID，通過增量時間的方式觀察是否有異常。

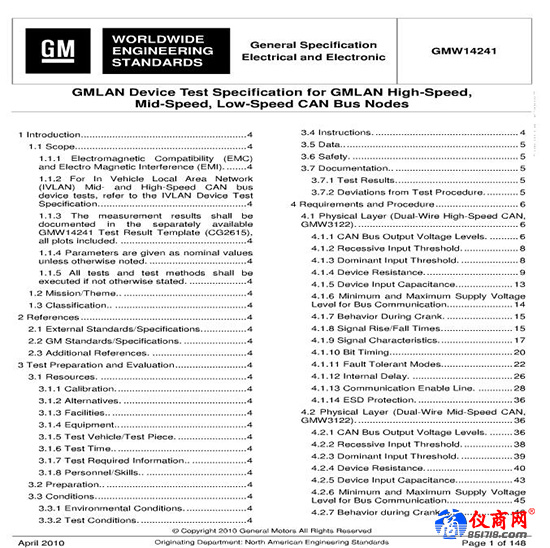

依據 GMW14241，測試結果為 DUT 在 10%、30%、50%、70%、90%負載下均可以正常工作，并且不會因?yàn)樨?fù)載過高而死機，則通過測試。

其實通過負載率測試的過程我們不難發現，如果測試CAN一致性測試的項目都需要手動測試完成會非常耗費精力。單負載率的測試都要在不通的負載率情況下觀察通信情況，其他的測試的復雜和嚴謹性更是不言而喻。目前能夠?qū)λ许?xiàng)目或者大部分想做做全自動化測試的方案少之又少，最新的CANDT則帶有自動化測試流程，可以直接導出報表，對于CAN一致性測試的工程師而言應該是福音了。

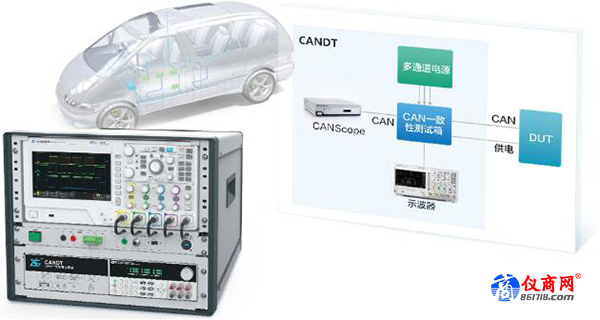

CANDT的硬件連接較為方便，搭配CANScope-Pro和電腦，只需一次性連接相關的供電線及通信線，利用上位機軟件實現全自動化測試的目的。

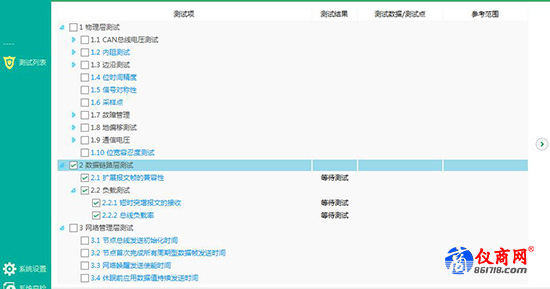

如圖7里的上位機軟件所示，針對物理層、數據鏈路層、網絡管理層的測試項可以做單項或多項的自動化測試。整個測試系統以ISO11898標準為核心，圍繞國內主流新能源主機廠CAN總線測試標準為主要依據，測試功能滿足CAN總線一致性測試需求。
