英特爾雖然策略相對保守，但是卻正在通過價格來取勝，英特爾推出了Gaudi人工智能加速器的積極定價策略。英特爾表示，一套包含八個英特爾Gaudi 2加速器和一個通用基板的標準數據中心AI套件將以65,000美元的價格提供給系統提供商，這大約是同類競爭平臺價格的三分之一。英特爾表示，一套包含八個英特爾Gaudi 3加速器的套件將以125,000美元的價格出售，這大約是同類競爭平臺價格的三分之二。AMD和Nvidia雖然不公開討論其芯片的定價，但根據定制服務器供應商Thinkmate的說法，配備八個Nvidia H100 AI芯片的同類HGX服務器系統的成本可能超過30萬美元。
一路高歌猛進的芯片巨頭們，新產品發布速度和定價凸顯了AI芯片市場的競爭激烈程度，也讓眾多AI初創芯片玩家望其項背?？梢灶A(yù)見，三大芯片巨頭將分食大部分的AI市場，大量的AI初創公司分得一點點羹湯。
工藝奔向3納米
AI芯片走向3納米是大勢所趨，這包括數據中心乃至邊緣AI、終端。3納米是目前最先進工藝節點，3納米工藝帶來的性能提升、功耗降低和晶體管密度增加是AI芯片發展的重要驅動力。對于高能耗的數據中心來說，3納米工藝的低功耗特性至關重要，它能夠有效降低數據中心的運營成本，緩解數據中心的能源壓力，并為綠色數據中心的建設提供重要支撐。
英偉達的B200 GPU功耗高達1000W，而由兩個B200 GPU和一個Grace CPU組成的GB200解決方案消耗高達2700W的功率。這樣的功耗使得數據中心難以為這些計算GPU的大型集群提供電力和冷卻，因此英偉達必須采取措施。
Rubin GPU的設計目標之一是控制功耗，天風國際證券分析師郭明錤在X上寫道，Rubin GPU很可能采用臺積電3納米工藝技術制造。另據外媒介紹，Rubin GPU將采用4x光罩設計，并將使用臺積電CoWoS-L封裝技術。與基于Blackwell的產品相比，Rubin GPU是否真的能夠降低功耗，同時明顯提高性能，或者它是否會專注于性能效率，還有待觀察。

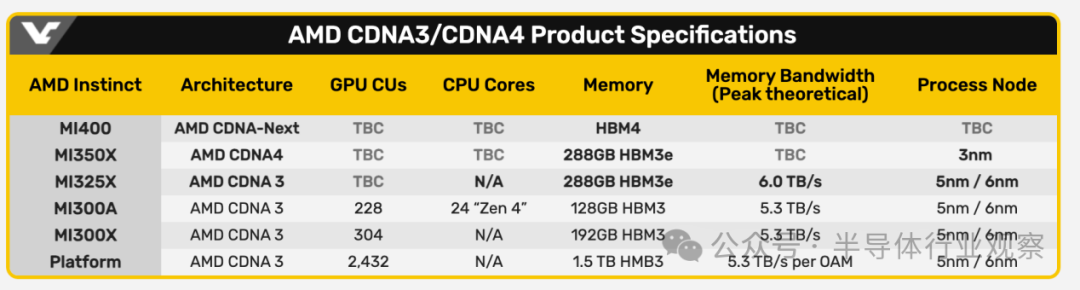

AMD Instinct系列此前一直采用5納米/6納米雙節點的Chiplet模式，而到了MI350系列，也升級為了3納米。半導體知名分析師陸行之表示，如果英偉達在加速需求下對臺積電下單需求量大，可能會讓AMD得不到足夠產能，轉而向三星下訂單。

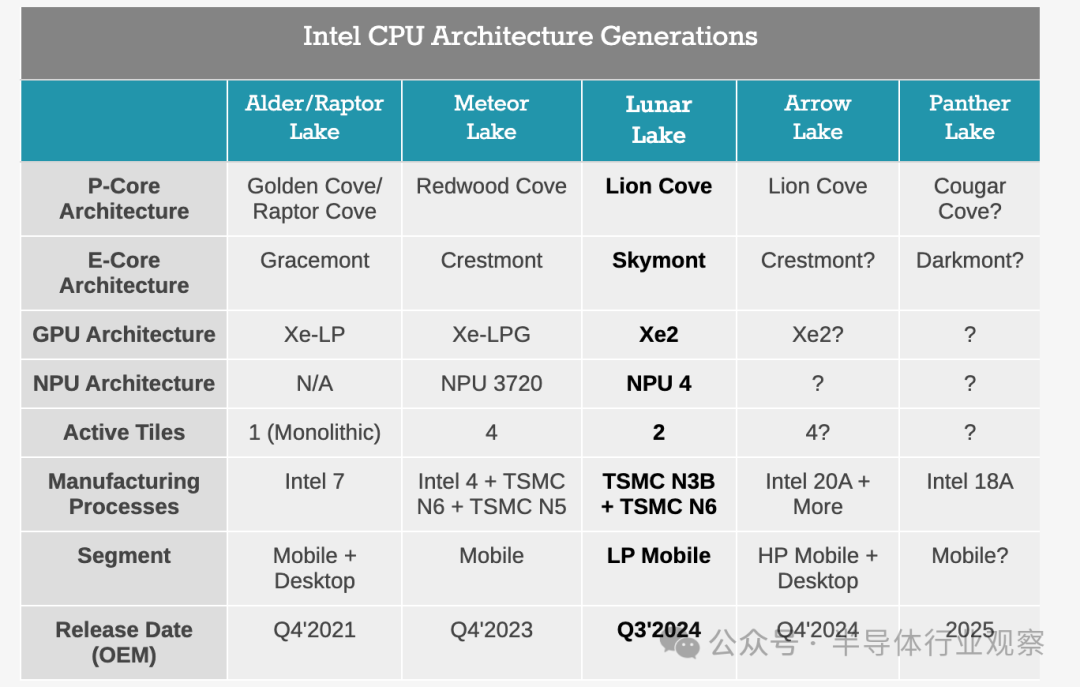

英特爾用于生成式AI的主打芯片Gaudi 3采用的是臺積電的5納米，對于 Gaudi 3，這部分競爭正在略微縮小。不過，英特爾的重心似乎更側重于AI PC，從英特爾最新發布的PC端Lunar Lake SoC來看，也已經使用了3納米。Lunar Lake包含代號為Lion Cove的新 Lion Cove P核設計和新一波Skymont E 核，它取代了 Meteor Lake 的 Low Power Island Cresmont E 核。英特爾已披露其采用 4P+4E（8 核）設計，禁用超線程/SMT。整個計算塊，包括P核和E核，都建立在臺積電的N3B節點上，而SoC塊則使用臺積電N6節點制造。
在邊緣和終端AI芯片領域，IP大廠Arm也在今年5月發布了用于智能手機的第五代 Cortex-X 內核以及帶有最新高性能圖形單元的計算子系統 (CSS)。Arm Cortex-X925 CPU就利用了3納米工藝節點，得益于此，該CPU單線程性能提高了36%，AI性能提升了41%，可以顯著提高如大語言模型（LLM）等設備端生成式AI的響應能力。
高帶寬內存（HBM）是必需品
HBM（High Bandwidth Memory，高帶寬存儲器）已經成為AI芯片不可或缺的關鍵組件。HBM技術經歷了幾代發展：第一代（HBM）、第二代（HBM2）、第三代（HBM2E）、第四代（HBM3）和第五代（HBM3E），目前正在積極發展第六代HBM。HBM不斷突破性能極限，滿足AI芯片日益增長的帶寬需求。
在目前一代的AI芯片當中，各家基本已經都相繼采用了第五代HBM-HBM3E。例如英偉達Blackwell Ultra中的HBM3E增加到了12顆，AMD MI325X擁有288GB的HBM3e內存，比MI300X多96GB。英特爾的 Gaudi 3封裝了八塊HBM芯片，Gaudi 3能夠如此拼性價比，可能很重要的一點也是它使用了較便宜的HBM2e。
