鋰電池芯研究單位中，研發人員會因應材料配比微調、劣化特性驗證、終端應用模擬等不同的測試分析來制作相對應的樣品進行電性研究，如低成本、可快速組裝進行初步分析的鈕扣型半電池、或更貼近實際應用、能夠更真實反映電池劣化特征的小型軟包全電池等。不同型態的電池和測試情境對于電池充放電測試站的需求也會不盡相同，例如: (1)電壓規格范圍需要同時滿足正電極高電位與負電極低電位測試、(2)電流量測應確保從軟包電池的安培(A)輸出到鈕扣型電池的微安培(μA)輸出皆精準低噪聲、(3)多信道的治具系統能夠快速上下料提高驗證效率、并且兼容不同種類的電池等，也就是說，「測試可靠」、「上下料便利」、「高度彈性」為該類應用的核心需求。

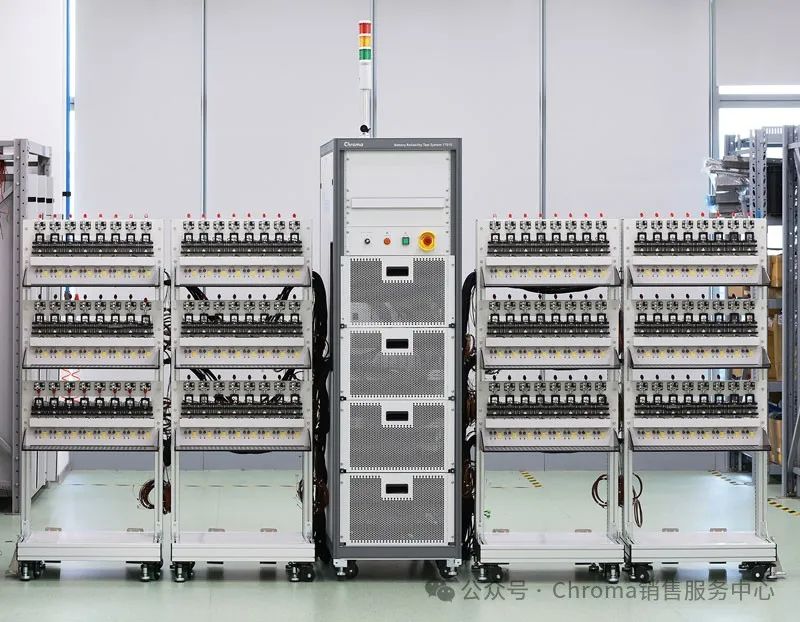

▲Chroma 17010 充放電測試系統與二合一治具系統示意圖

Chroma 17010為電池芯實驗室單位開發了專業測試機種17216M-10-6，具備-5V~10V寬范圍電壓輸出，滿足各類電池的多種分析需求，與6A~0.1μA的電流范圍，并有6A / 200mA / 6mA / 200μA 4個測試檔位，適用于鈕扣型電池及小型軟包電池的應用，設備精準度(Accuracy)最高0.015% F.S.為測試可靠度把關，在定電壓充放電的測試模式下也會隨著電流遞減而自動切換輸出檔位，大幅降低測試誤差與噪聲。

此外，Chroma還為了高度彈性與便利性的應用需求設計了測試?yán)鳌究凼诫姵?軟包電池二合一測試治具架】，能夠輕松替換鈕扣型與軟包型電池，大幅節省上下料時間，并保持測試安全穩定：

1、節省空間：立式層架設計大幅縮減占地面積，一套層架滿足兩種電池測試需求，讓實驗場域更加整潔有序。

2、快速靈活切換：二合一的設計讓使用者在鈕扣型電池和軟包電池之間快速替換，無需進行設備調整、線材變換與鎖附，數秒鐘內即可完成待測物的更換，大幅提高實驗效率。

3、操作簡易直觀：鈕扣型電池的治具設計采用四線式探針搭配專屬固定座，可準確對位固定且不松脫；當變更成軟包電池時，透過下方四線式夾具連接即可快速切換。獨立的扣式電池載盤與軟包電池的快插接頭設計，讓使用者可以在其他工作臺桌上先進行預備作業更能節省操作時間。

Chroma 17010致力于提供電池芯充放電實驗高效率與高測試質量，依據不同的使用者測試情境打造彈性、便利的專屬方案，以期帶給使用者更友善、安全、高精準的測試。
