從分類上來說，所有的光電(O/E)，電光(E/O)，光光(O/O)，電電(E/E)器件都是光電元器件分析儀的被測對象。如圖5所示，光電二極管，調制器，激光器，或相干通信中的Mach-Zehnder調制器和ICR接收機。光電元器件分析儀都能將其器件性能準確的測量出來。

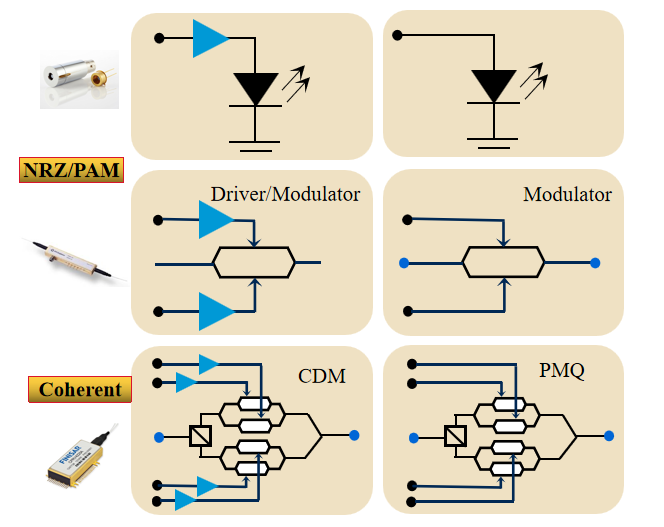

圖5.1典型電光器件

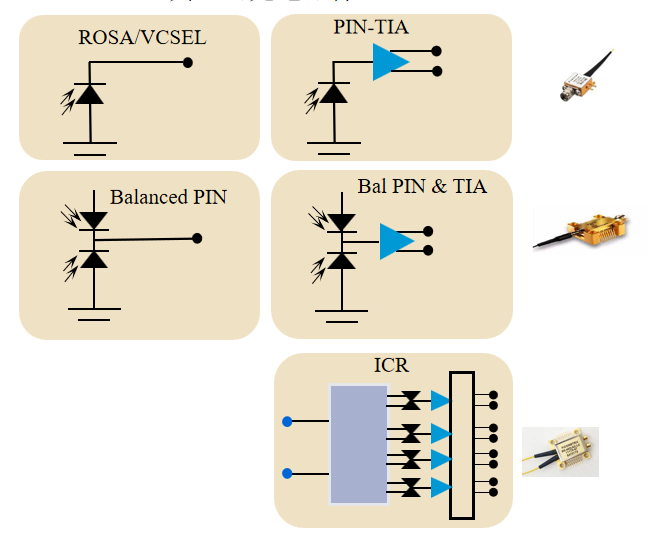

圖5.2典型光電器件

測量參數的概念也很簡單，它測量了各種光電器件的小信號線性傳輸和反射特性。傳輸特性和反射特性的定義如下圖6所示。

傳輸特性就是對比進入被測器件的信號和經過被測器件之后的信號，以此可以得到被測器件對信號的增益或是衰減或是叫做轉換效率。

反射特性同理，對比進入被測器件的信號和從被測器件反射回來的信號，以此可以得到被測器件對信號的反射特性。

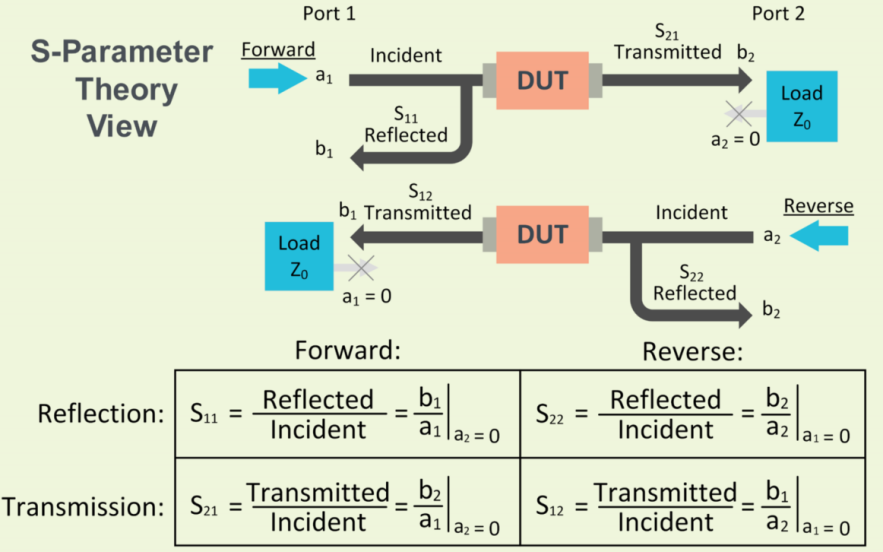

圖6傳輸特性與反射特性定義

OCA系列光電元器件分析儀（Optical Component Analyzer）是基于“微波光子技術”，利用光電測量擴展座，搭配上海普尚電子(Prosund）SP800B/SP800P/SP800S等系列矢量網絡分析儀協同工作，具備電-光、光-電和光-光3種元器件頻譜響應參數的測量功能。

測量器件的傳輸特性：

精確的電（電信號發生器）或光（激光器）源用于激勵被測組件后，由經過校準的光或電接收機來測量經過被測器件傳輸之后的信號，以此來測量器件的傳輸特性。

測量器件的反射特性：

如果是測量器件的反射特性，則是接收到達被測器件之后反射回來的信號進行測量。

由于傳輸性能和反射性能需要在不同頻率下進行表征，因此調制頻率通常會掃過目標帶寬。微波網絡分析儀內置信號源以及接收機，信號源負責輸出電信號，接收機負責測量由被測器件輸入的電信號，所以圖中微波網絡分析儀負責發射或接收電信號。

早在上世紀80年代，光通信剛剛興起的時候，美國、英國和日本等發達國家就已經進行了相干光通信的理論研究和實驗，并取得了不錯的成果。

例如，美國AT&T及Bell公司，于1989和1990年在賓州的羅靈克里克地面站與森伯里樞紐站間，先后進行了1.3μm和1.55μm波長的1.7Gbps FSK現場無中繼相干傳輸實驗，傳輸距離達到35公里。
