脈沖調制技術在雷達、電子戰和數字通信系統中應用十分廣泛，與連續波信號相比，脈沖信號的測量更為困難。表征脈沖調制信號的主要參數有：脈沖寬度、脈沖周期、脈沖重復頻率，峰值功率和平均功率等。

在時域里，用示波器很容易觀察脈沖調制信號，測量脈沖的上升時間和下降時間；但相比較而言，信號分析儀具有更大的動態范圍。隨著現代數字處理技術的廣泛應用，信號分析儀亦大面積用于脈沖調制信號的頻譜測量。

測試脈沖調制信號，可以使用普尚信號分析儀的Zero Span和脈沖分析選件，合理設置信號分析儀的分辨率帶寬(RBW)、掃頻寬度、掃描時間(sweep time)等，是獲得真實脈沖信號的關鍵。

脈沖信號測量原理：

1.脈沖調制信號分析與測量

信號分析儀只能測量幅度信息，而不能測量相位信息，因此信號分析儀觀察的脈沖調制信號頻譜全部是正向的。

采樣信號分析儀測量脈沖射頻信號時，選擇不同的分辨率帶寬，將顯示不同的頻譜。當采用窄的分辨帶寬時，顯示頻譜呈現離散的譜線；當采用寬的分辨帶寬時，這些譜線便融合在一起，頻譜呈連續狀。

利用線狀譜和脈沖譜的頻譜特性，可以測量脈沖調制參數。

線狀譜

當信號分析儀的分辨率帶寬足夠窄，信號分析儀上將清楚地呈現出每一條譜線，對于線狀譜顯示的一般要求是：RBW＜0.3PRF，其中PRF為脈沖重復周期。

此時，每一個帶寬內，只有一根譜線，所顯示的結果非常接近于脈沖信號頻譜。因此只要不要違背對分辨率帶寬的掃描限制，改變掃描時間，譜線之間的間距將不發生變化。利用這一特點，可以方便地計算出脈沖調制信號的PRF和脈寬指標。

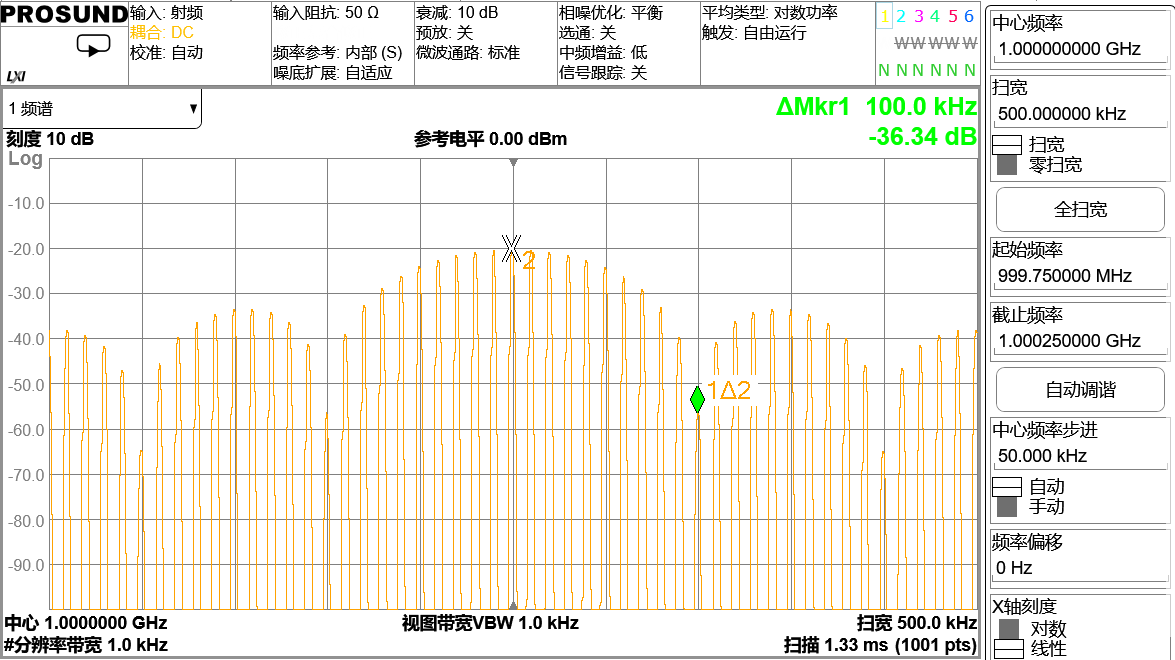

例如設置載波信號的頻率為1GHz，幅度為0dBm，脈沖波形的脈寬為10us，周期T為100us。從理論計算可得：脈沖重復周期PRF=1/T=1/100us=10KHz。設置信號分析儀的RBW為1KHz，掃頻寬度為500KHz，可獲得圖1這樣的線譜圖。

從圖1可以觀察到，譜線間的間隔約為10KHz，所以，PRF=10KHz；頻譜包絡的第一個零點出現在第10根譜線上，頻率間隔約為100KHz，有效脈沖寬度S=1/100KHz=10us，測量數據與理論數據相比較，誤差較小。

脈沖譜

線狀譜表征的是脈沖譜單獨的譜線。在雷達和通信系統中，只關注單獨的譜線是不夠的。在大多數情況下，例如，在分析具有低PRF的短脈沖串的雷達信號時，往往更關注的是與脈沖有關的頻譜，而無須關注個別譜線的細節。

同樣以SP206V信號發生器和SP926B信號分析儀為例介紹脈沖譜：設置載波信號的頻率為1GHz，幅度為0dBm，脈沖波形的脈寬為10us，周期T為100us。

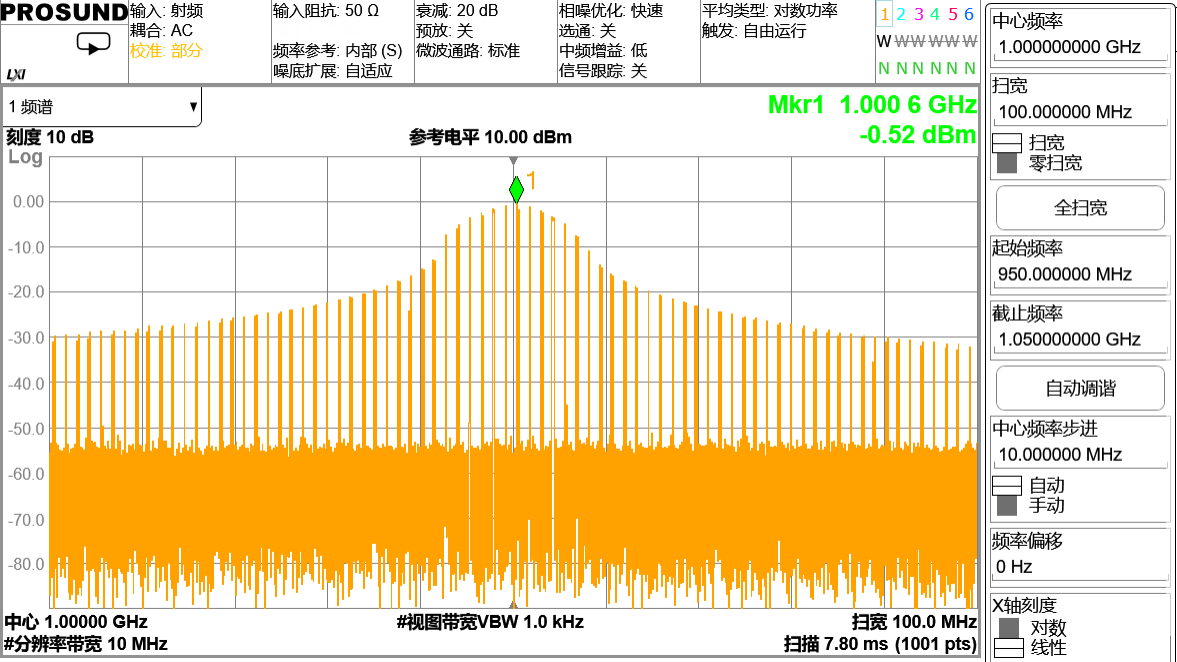

峰值功率：設置RBW足夠大，使頻譜主瓣剛好變模糊，用Peak Search測的點，即為脈沖的真實峰值功率，如圖2，此時測量結果為-0.52dB，與設置值誤差很小。

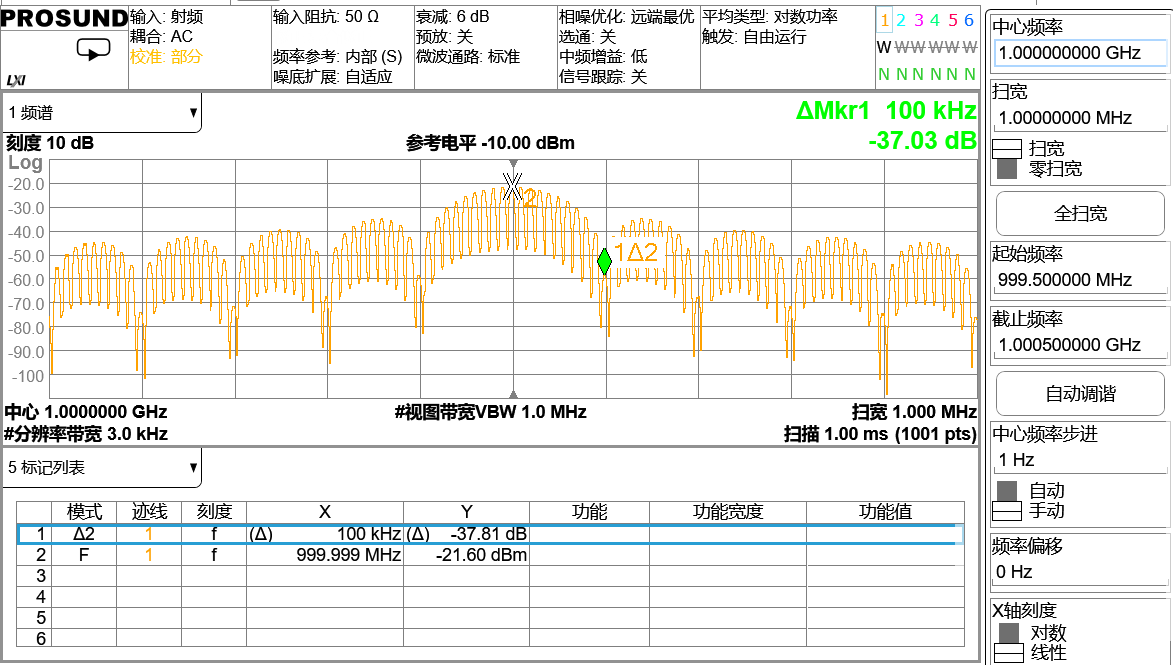

有效脈沖寬度：調整RBW，可以清晰地看到脈沖譜的包絡。如圖3，可觀察到脈沖譜的第一個零點出現在100KHz附近，所以有效脈沖寬度為τ=1/100KHz=10us.
