隨著通信速率需求不斷提升，未來6G無線通信的研究已擴展至太赫茲頻段。為了能夠在太赫茲頻段進行超寬帶無線通信，需要非常高的載波頻率，較大動態范圍的基帶信號以及高靈敏度的信號接收分析。320GHz太赫茲通信驗證系統采用思儀科技國產儀器搭建,支持無線收發測試、信道特性測量與分析等功能，能夠評估驗證太赫茲通信的性能和可靠性。該系統全面驗證太赫茲通信頻率高、帶寬大、方向性強、易被吸收、穿透力差的特點，幫助用戶合理有效的測試研究其傳輸特性，加速6G通信技術的成熟與應用。

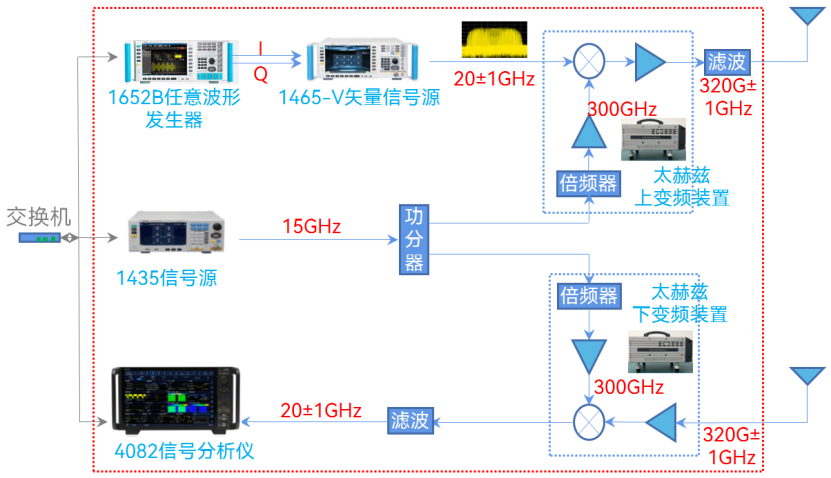

320GHz太赫茲通信驗證系統示意圖

任意波形發生器具有“輸出信號帶寬大、信號質量高、波形靈活編輯”等特點，作為該系統的激勵源具有兩大優勢，一是在太赫茲頻段實現大瞬時帶寬各種信號的發生和測量，二是保證通信信號的高質量，通過預失真校準軟件能夠消除干擾因素，為通信信道及被測設備提供一個較為理想的驗證環境。1652B任意波形發生器可以產生2GHz寬帶IQ基帶信號，實現多種常用調制信號的發生，支持用戶自定義新的調制編碼，支持MATLAB等多種波形數據導入。

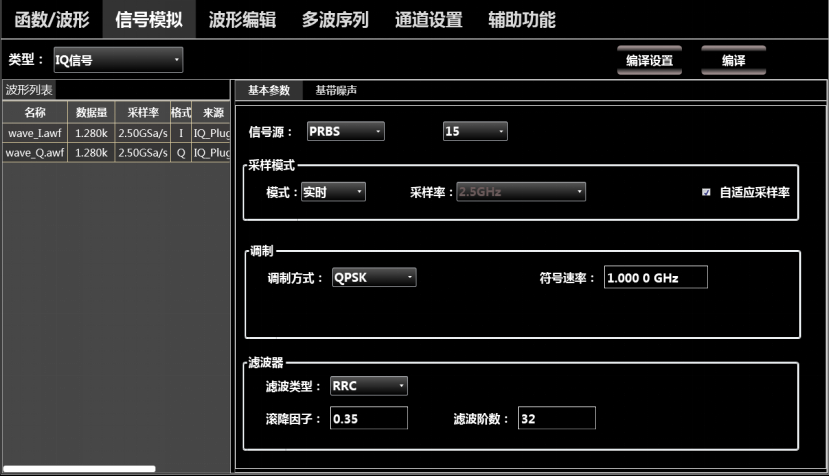

信號產生界面

由于驗證頻率高，帶寬大，信號經過多次混頻、放大、濾波后，再經由無線空間傳輸，會產生較大失真。1652B任意波形發生器集成寬帶校準軟件，通過連接信號分析儀等設備，采用寬帶預失真信號補償、多載波群延時測量以及寬帶均衡等技術，能夠補償帶內平坦度和群時延誤差，彌補傳輸損耗和相位失真，改善輸出信號的EVM。

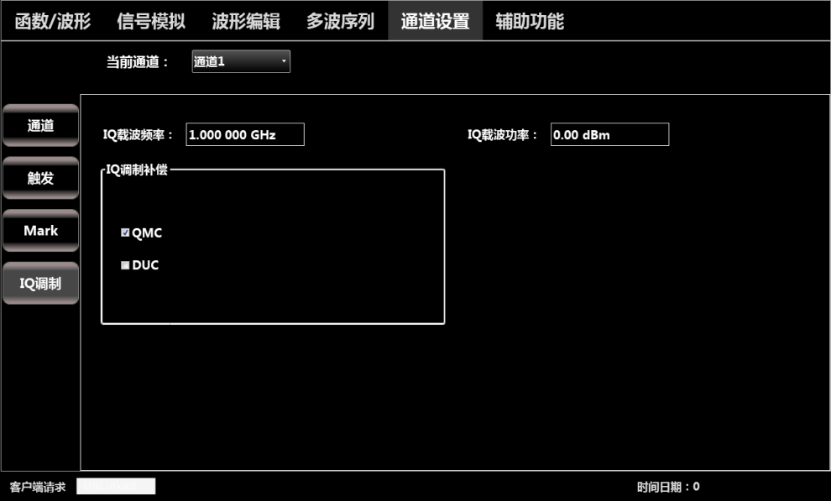

校準開啟界面

該驗證系統還有多款思儀科技自主研發高性能儀器：矢量源能夠?qū)拵Щ鶐盘?hào)矢量調制到一個較高的中頻，太赫茲上下變頻裝置是完成中頻與用戶所需的太赫茲頻段轉換的核心設備，信號分析儀通過分析測量軟件對接收信號實現頻譜、功率、群延時、矢量調制信號分析等各種參數測量分析。

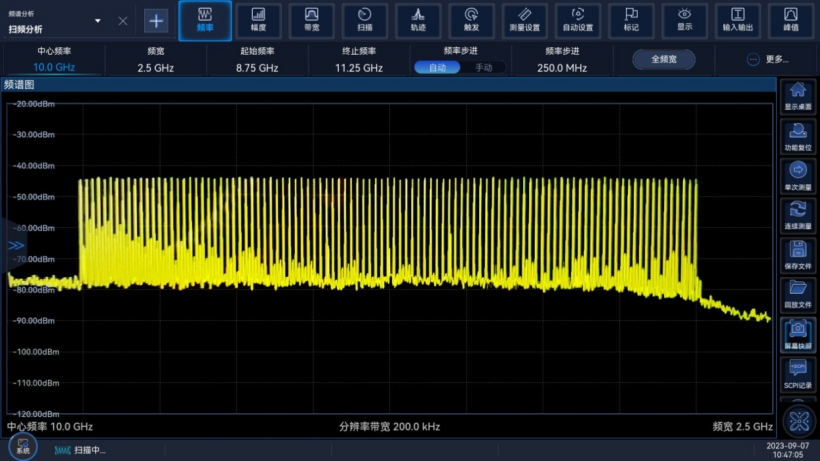

信號校準界面

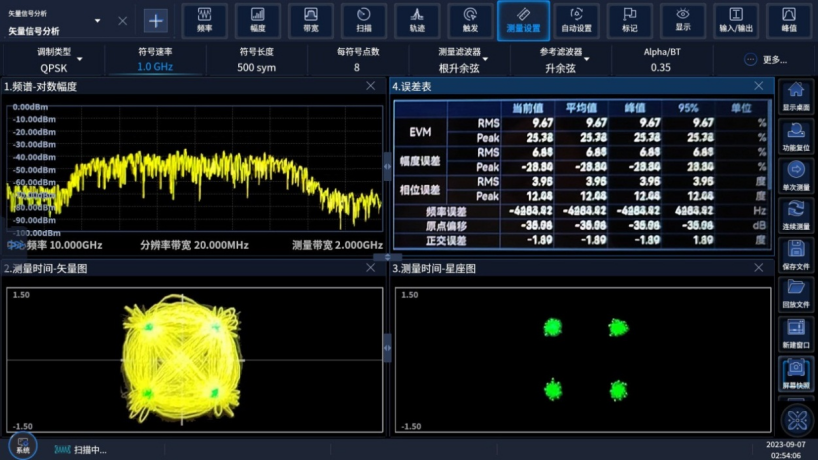

信號分析界面

思儀科技的1652系列任意波形發生器助力太赫茲通信驗證系統上線，能夠便捷的實現多種通信調制信號產生、環境信號模擬、干擾信號合成等操作，通過自帶的寬帶校準軟件可以在較大的輸出動態范圍下保證測試精度，滿足多種無線通信驗證系統的需求。
