隨著科技的發展，電子、材料等新興行業中對小目標的檢測需求也在快速增加，傳統的熱像儀標準鏡頭對于100微米以下的小目標無法檢測；本文介紹使用RSE60在線熱像儀加裝微距鏡頭檢測微米級小目標的現場檢測案例，為此類溫度檢測提供有效方案。

檢測案例：

在電子行業，對于芯片、電子元器件的溫度檢測是研發人員基本工作內容，但是隨著芯片、電子元器件的尺寸越來越小，溫度檢測的難度卻在增大，因?yàn)閭鹘y(tǒng)的熱電偶、熱電阻等接觸式溫度計或使用接觸式溫度計的溫度數據采集器無法對于微米級小目標進行準確溫度檢測，而紅外熱像儀加裝微距鏡頭就可以解決上述問題。紅外熱像儀的標準鏡頭一般最小可以測到100-200μm（微米）的目標，小于這個量級則需要加裝微距鏡頭。

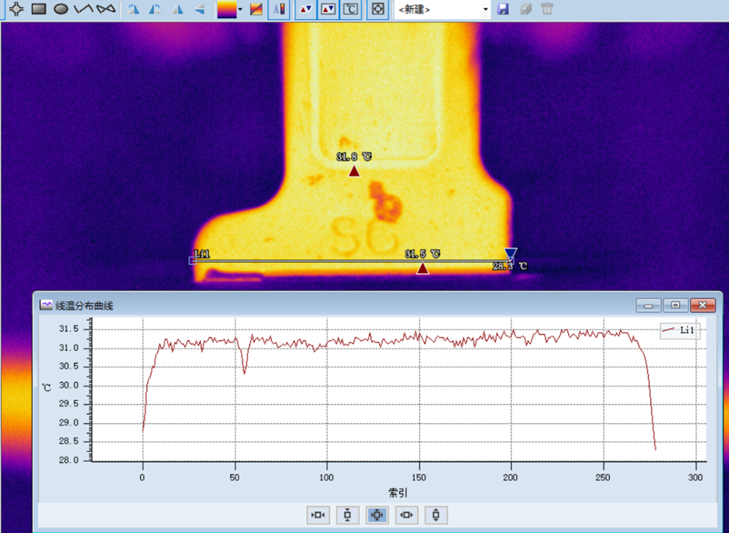

上圖是Fluke在線式熱像儀RSE60加裝30μm（微米）微距鏡頭的熱像圖，及線溫分布圖(Smartview IR)

使用Fluke Smartview IR軟件對任意畫的線隨位置的變化溫度的變化情況進行分析，也可以以Excel表格形式導出溫度數據。

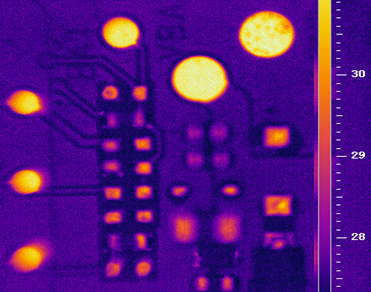

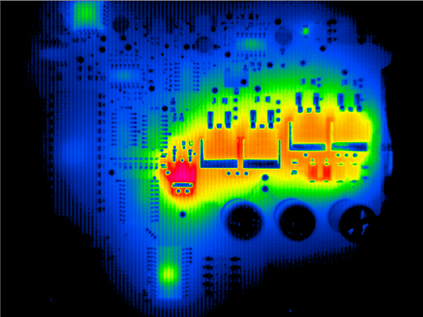

使用微距鏡頭能夠清晰能看到電路板上的布線

RSE30/60系列的鏡頭配置：

·   標準鏡頭：適合大部分現場，如電子、機電產品的整體溫度檢測等。

·   長焦鏡頭：適合遠距離現場，如超過30米以外的高壓電氣設備等。

·   廣角鏡頭：適合近距離大范圍現場，如環境試驗箱內的電路板等。

·   微距鏡頭：適合100微米以內的小目標檢測現場。

加裝微距鏡頭的距離限制：

與顯微鏡一樣，紅外熱像微距鏡頭同樣需要較為嚴苛的檢測距離限制。

一般來說，微距鏡頭的檢測效果是多少微米，那么其檢測的距離通常不超過多少毫米，比如檢測效果為30μm（微米）的微距鏡頭，其有效檢測距離不超過30mm（毫米），見下圖。

加裝微距鏡頭后的對焦建議：

微距鏡頭因其檢測距離非常近、目標非常小，不建議使用傳統的自動對焦或手動對焦方式，否則極易造成對焦不足和對焦過頭，影響對焦質量。

推薦的加裝微距鏡頭后對焦的方式為：

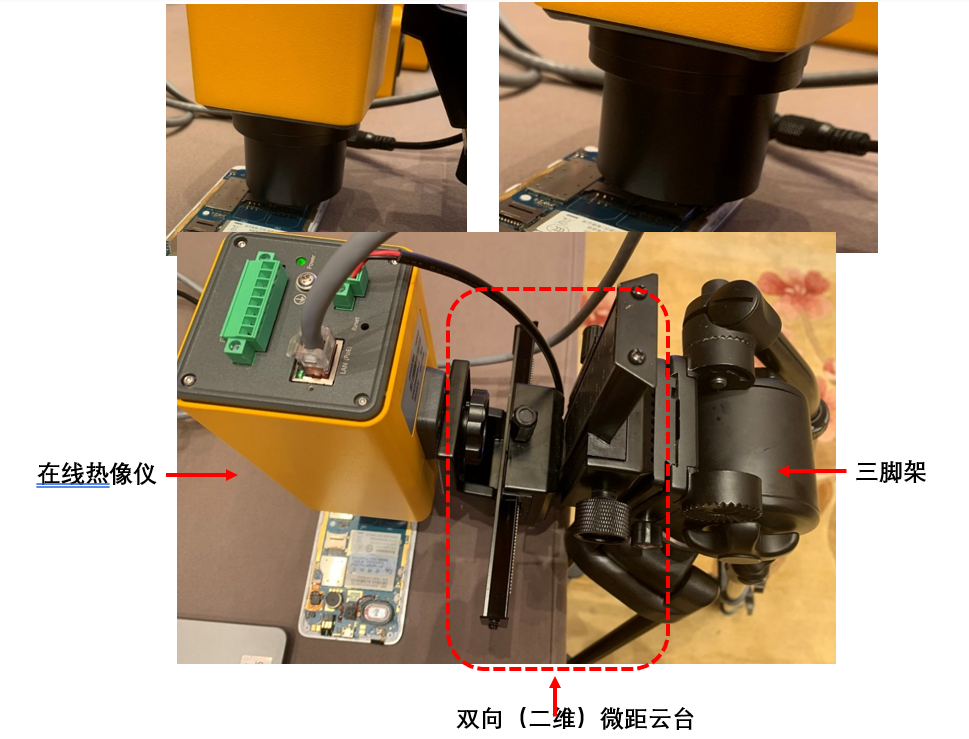

·   在在線式熱像儀和三腳架（或其它安裝設備）中間加裝一個雙向（二維）微距云臺，見上圖紅框處。

·   熱像儀的對焦調整為最近距離，使用手動調整，或標準鏡頭時在最小聚焦距離處使用自動對焦。

·   使用雙向（二維）微距云臺，調整熱像儀與目標的距離，直至目標輪廓清晰。

·   注意：微距鏡頭的景深非常窄，如果目標表面有凹凸，一定要確認檢測位置，以該位置熱像圖清晰為準。

說明：RSE30/60系列配置的微距鏡頭由第三方供應商提供，詳情請聯系福祿克相關人員。
