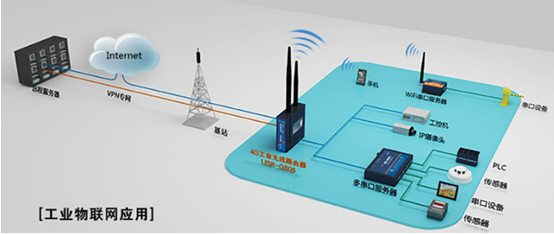

工業路由器廣泛應用于電力、能源、交通、水務、農業、工廠等各大行業，例如：日常生活中的智能公交、智能快遞柜、智能售販機、ATM機以及充電樁等都離不開工業路由器。

為了適應不同工業控制柜的不同等級的電壓，工業路由器需采用寬電壓范圍設計，目前，最常見的電壓范圍是5-36VDC。主要原因是我國規定的安全電壓為36V、24V和12V三種，36V的電壓足夠匹配大多數的工業項目。

隨著技術的不斷進步和發展，市面上的工業路由器電壓范圍也逐步拓寬，以適應更多應用場景的需求，現已可支持5-60VDC的寬電壓輸入。由此可見，工業路由器寬電壓范圍是其重要的指標之一。

在工業路由器的研發、生產和質檢過程中，應用不同的供電環境來檢測工業路由器的穩定性也成為必不可少的步驟。如何能夠高效且精確的完成測試，是工業路由器廠家重點關注的內容。

解決方案

為高效完成工業路由器在不同電壓條件下的穩定性測試，可以搭建工業路由器測試系統，如下圖所示。

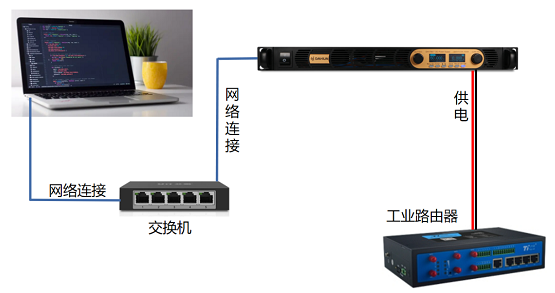

★工業路由器寬電壓范圍測試系統示意圖

該系統采用一臺具備遠端程控功能的可編程直流電源儀器為待檢測的工業路由器供電，同時，電源通過交換機連接到控制電腦端，工程師僅需在電腦端發送指令，即可隨時改變測試電壓、電流和上電狀態，實時觀察測試情況。

當測試量大時，交換機后端可采用多臺電源組網，組成多通道系統，同時進行多個工業路由器的穩定性測試。但多臺電源組網多通道電源系統要求電源具備強大的抗干擾能力，才能保證對電源進行精確的遠程控制，確保測試精確度。

此系統中使用的是北京大華無線電儀器有限責任公司自主研發生產的DH1799可編程系統直流電源，為工業路由器實現遠端程控直流供電。

例如：某品牌在測試其工業路由器產品在不同供電條件下的穩定性指標時，要求最高電壓須達到53VDC,選擇了DH1799-7(60V/25A/1500W)作為測試電源為其產品提供0~53V的直流供電。

測試流程

為了有效的提高測試效率，系統中需要采用多臺電源組網，以同時進行多臺工業路由器在不同供電環境下的穩定性測試。

DH1799系列可編程系統直流電源采用了獨特的抗干擾硬件設計和完備的軟件管理，在減小每臺電源騷擾輻射的同時，有效的增強了每臺電源的抗干擾能力?？纱_保電源聯網時，計算機能夠?qū)γ颗_電源進行精確的無縫控制，從而有效的減少不必要的操作步驟，實現精準且高效測試。

測試時，將電源通過交換機連接到工程師的電腦端，電源的另一端連接工業路由器產品，工程師即可通過上位機軟件控制電源的工作。

打開上位機軟件后，必須要設置好上位機軟件右側的儀器信息建立連接。

>> STEP-1

選擇好所連接的儀器系列，1799XL，通信模式則可根據需求選擇UDP或TCP。

★ DH1799系列上位機軟件示意圖

>> STEP-2

在電源前面板上按下menu鍵，旋轉前面板兩側任一旋鈕切換到“system”，并按下旋鈕進入系統設置界面。在Config > LAN中查詢到儀器的IP地址和端口號，并填入到上位機軟件右側的“儀器IP”和“儀器端口”中。

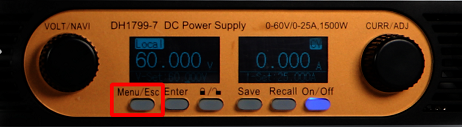

★·DH1799系列前面板

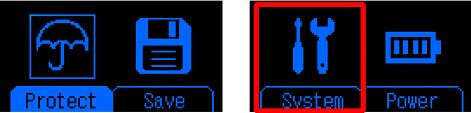

★·DH1799系列Menu菜單
