圖12  發射功率穩定性測量（每個時隙）

4.4 BLE 數據包生成擴展

MT8852B提供BLE數據包制作功能，以用于輸出任何低功耗信號。此功能已擴展可輸出AoA/AoD信號。設置畫面如圖13所示。通過設置恒音擴展（CTE）類型和切換時間長度參數，用戶可以在所需的測量條件下進行相關測試，包括射頻測試標準中未做要求的AoA和AoD靈敏度測試。

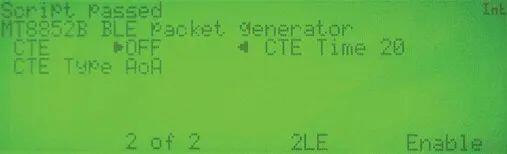

圖 13     BLE 數據包生成設置（CTE 設置）

五、結論

本文對MT8852B中的測向功能進行了介紹，并羅列了一些測試用例。作為藍牙聯盟成員，安立將繼續支持新藍牙技術和標準的開發，以提供整體解決方案，方便客戶進行相應的產品開發與生產。

參考：

Bluetooth CoreSpecification revision v5.2 (2019-12)

Bluetooth Radio Frequency(RF)/Bluetooth® Test Suite revision RF.TS.p30 edition 2 (2020-1)

Bluetooth Radio Frequency PhysicalLayer (RF PHY)/Blue- tooth® Test Suite revision RF-PHY.TS.p15 (2020-1)

Bluetooth Core SpecificationVersion 5.2 Feature Overview ver- sion 1.0 (2020-01)
