您知道電子產品的絕緣崩潰（擊穿）嗎？

電子產品安規標準中都會要求做抗電強度（耐壓）測試。

例如GB4943.7-2017信息技術設備安全標準中抗電強度測試的要求是:加載被測物上的試驗電壓逐漸升高到規定的電壓值保持60s,試驗期間,不允許出現絕緣擊穿。

UL/IEC 60950-1章節 5.2.2 對于絕緣崩潰的敘述如下

Insulation breakdown is considered to have occurred when the current that flows as a result of the application of the test voltage rapidly increases in an uncontrolled manner, that is the insulation does not restrict the flow of the current. Corona discharge or a single momentary flashover is not regarded as insulation breakdown.

GB4943.1-2011 章節5.2.2對絕緣擊穿的定義

當由于加上試驗電壓而引起的電流以失控的方式迅速增大，即絕緣無法限制電流時，則認為已發生絕緣擊穿。

市面上的安規測試儀在做耐壓測試中，只能設定一個電流判定的上限值，而實際測試中是否出現絕緣擊穿/崩潰根本無法展現。如果要查看絕緣擊穿/崩潰現象需要安規測試儀配合其他電流測試設備組合（示波器配合電流探頭，數字萬用表配合記錄軟件繪制曲線）才能觀測。

固緯電子最新電氣安全分析儀GPT-12000系列，不僅能依據電流值來判定測試結果，還全系標配曲線掃描功能，測試完成后可以查看測試中的電壓與電流曲線，更好的觀測測試過程中電流變化情況（如圖）。

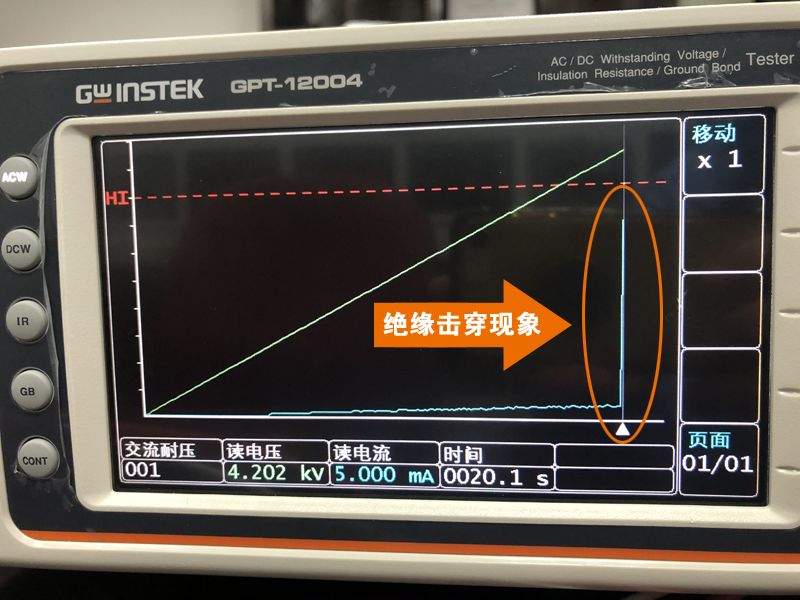

絕緣崩潰/擊穿現象實測圖

絕緣崩潰/擊穿現象實測圖

GPT-12000也是全球首款符合IEC 61010-2-034（測量/控制和實驗室用電氣設備的安全要求）標準的安規測試儀，安全方面根據標準提供輸入與輸出電壓的雙重絕緣，安全輸出/警告機制，試驗后放電機制等多種安全機制，確保用戶操作期間的安全。

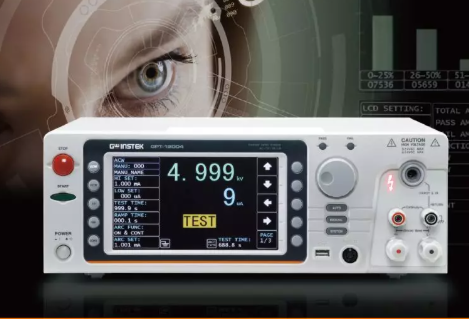

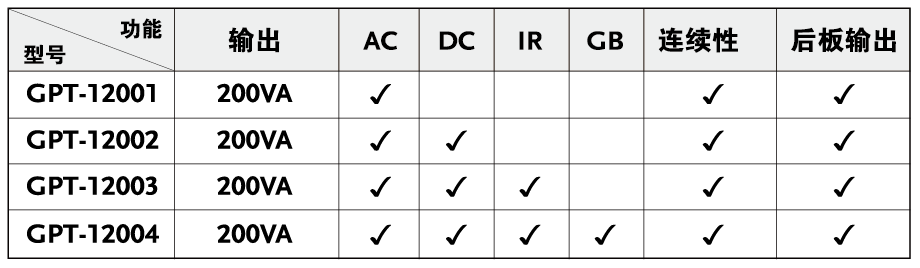

GPT-12000系列AC/DC/IR/GB電氣安全分析儀

? 200VA AC測試容量

? 符合IEC 61010-2-034安全規范要求

? 7” LCD彩色顯示屏

? 手動/自動模式

? 真RMS電流測量

? 過零啟動操作

? 上升和下降時間可調

? 導通測試

? 電容負載測試能力高達47μF

? 強大的統計分析功能

? 用于DUT特性分析的掃描功能

? USB存儲數據功能

? 提供后面板輸出

? 接口: RS-232C,USB, Signal I/O和GPIB(選配)
