從USB 2.0的480 Mbps到USB 3.0的5 Gbps，人們對傳輸速率的極致追求好像從來沒有停止過。如今，USB 3.2傳輸速率已經達到了10 Gbps！

USB 3.2

相比USB 2.0，USB 3.0在技術上取得了巨大進步。接著，USB開發者論壇（USB-IF）又推出了傳輸速率更高的USB  3.1?？赡苁浅鲇谝?guī)范標準的想法，目前，USB-IF改變了支持5 Gbps和10 Gbps USB 3.0/3.1標準的命名方式，將原來傳輸速率為5 Gbps的USB 3.0改為USB 3.2 Gen 1（SuperSpeed USB），USB 3.1則被命名為USB 3.2 Gen 2（SuperSpeed USB 10Gbps），其傳輸速率恰如其名，達到了10 Gbps。如此之高的速率，必將帶來諸多測試挑戰，諸如信號完整性、設備控制，以及更快的測試時間等。

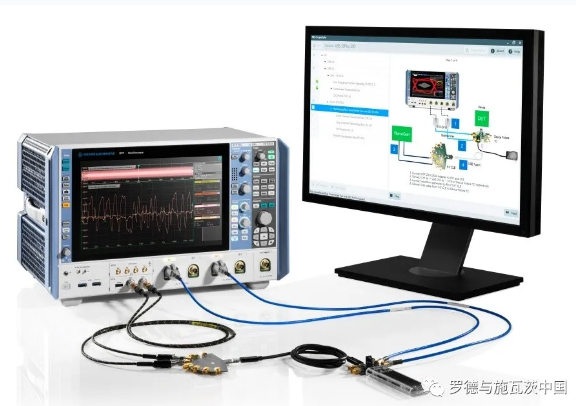

USB是一種消費級接口，它的測試方案必須既要達到高標準，還要兼顧成本考慮。羅德與施瓦茨公司（以下簡稱“R&S公司”）的RTP134（13 GHz）與RTP164（16GHz）示波器完全滿足USB 3.2一致性測試要求，在成本與性能之間也達到了最佳平衡。

我們知道，USB一致性測試主要基于Intel SigTest工具，該工具可以處理任何示波器的波形。R&S提供的USB一致性測試解決方案嵌入了SigTest工具，并自動執行設置配置，波形采集和報告生成。

假如一致性測試出錯時又該怎么辦？

莫慌！R&S公司的RTP示波器擁有獨特的調試功能，例如16 Gbps串行模式觸發選項，包括硬件時鐘數據恢復（HW-CDR）。對于使用率頗高的USB 3.2接口而言，該應用程序已從早期適應高性能計算（例如工作站PC、數據中心等）和移動設備開發（高端智能手機上的USB 3.2）發展到消費、工業（例如工業PC或醫療設備），以及國防和汽車領域。

R&S解決方案的關鍵優勢還體現在：RTP示波器是一個高集成度的產品，它集成的AWG（RTP-B6），可以按需切換DUT的傳輸模式。另外，具有2個13/16 GHz通道的RTP更是解決了測試成本這個難題。

隨著傳輸速率的提高，信號完整性絕對是測試中的一大難題。針對USB 3.2 Gen1 / Gen2調試需求，RTP示波器的表現肯定不會讓你失望：

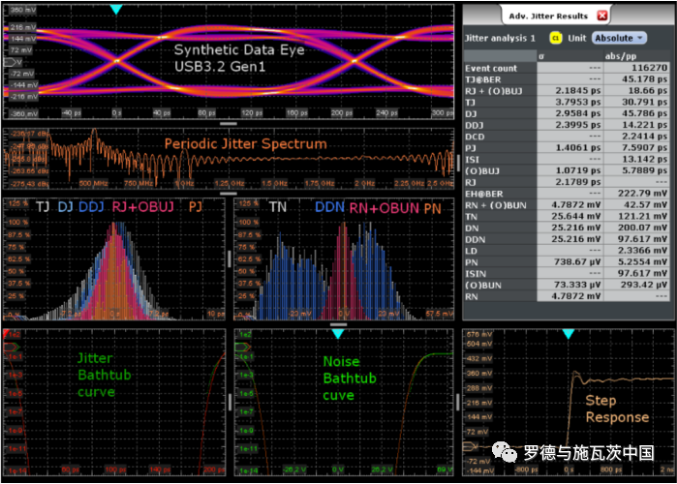

1、信號完整性調試 – 抖動與噪聲分析

RTP能夠提供：常見抖動和噪聲分量的計算、基于信號模型方法的高精度結果、顯示階躍響應與浴盆曲線、具有確定性抖動和噪聲的合成眼圖，并以直方圖、軌跡或頻譜視圖顯示抖動和噪聲分量。

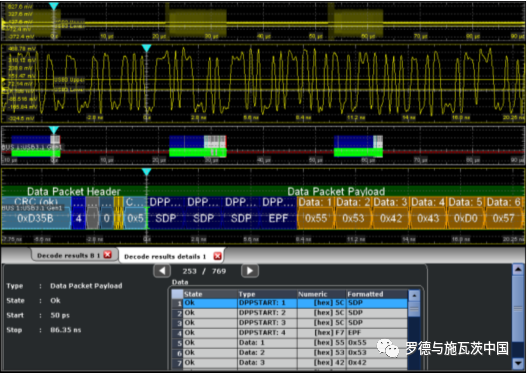

2、USB 2.0 / 3.2 Gen 1 and 2 協議觸發與解碼

RTP能輕松完成: 總線設置、彩色編碼協議內容，同時對各種協議具有強大的觸發能力，并提供強大的搜索、導航和記錄捕獲功能。

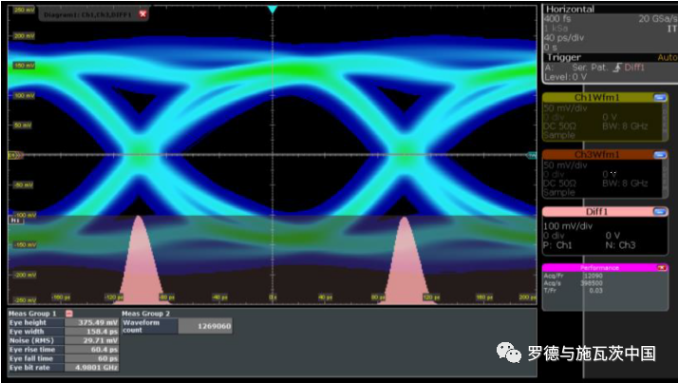

3、信號完整性調試 – 快速眼圖分析

RTP支持：帶硬件CDR的實時16 Gbps高速串行碼型觸發，可提供實時模板與直方圖、實時去嵌功能，另外還能完成實時差分信號運算。

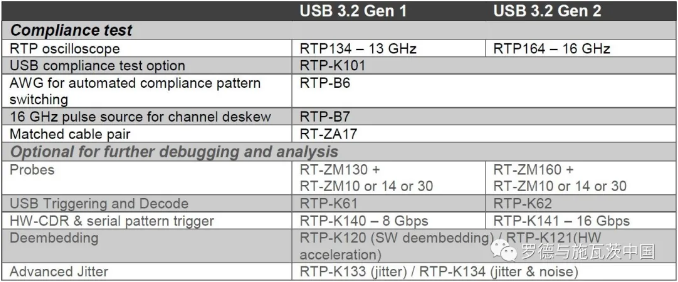

為了讓測試人員選到既好用又實惠的測試工具和方案，R&S的工程師還貼心地為大家推薦一組絕對實用的測試配置。你完全可以“照方抓藥”，絕對不會出錯！

But，如果你認為RTP系列示波器僅僅是在USB 3.2的測試中有優勢，那你就錯啦！
