超聲波因其方向性好，穿透能力強，易于獲得較集中的聲能，因此被廣泛應用到醫學、軍事、工業、農業等中。最近FLIR的新品FLIR SI124就是專門用于可視化顯示空氣壓縮系統的加壓泄漏和高壓電氣設備的局部放電問題的工業聲波成像儀，那么它是如何做到的呢？

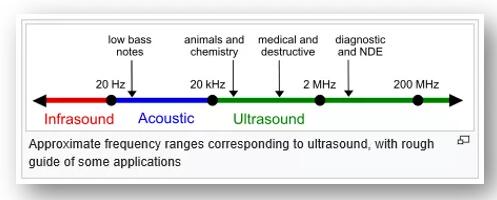

何為超聲波？

? 超聲波技術是使用高頻聲波來檢測并找出機械、電氣和流體系統中通常無法識別的潛在故障；

? 接收由空氣傳播和固體結構傳播的超聲波探測儀器，可以探測由操作設備、局部放電和氣體泄漏產生的高頻聲波；

? 這些聲波的頻率范圍一般從20kHz到100kHz，而這個頻率段的聲波是我們?nèi)硕?tīng)力所無法感知的；

? 超聲波探測儀器通過一種稱為外差法的處理過程，將超聲波頻率通過電子轉換到可聽到的范圍，在這個范圍內，通過耳機可以聽到超聲波，并在顯示面板上觀察超聲波的強度和分貝水平。

超聲波及其設備的優勢

超聲波和超聲波設備的基本優點有：

? 超聲波的傳播是有方向性的；

? 超聲波可以精確指向發聲位置；

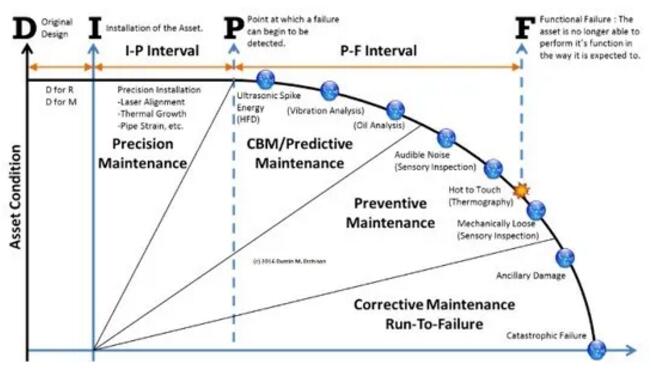

? 超聲波可對即將發生的機械故障提供早期預警；

? 超聲波設備可以用在嘈雜的環境中；

? 超聲波設備支持并且加強了其他的PDM技術（產品數據管理技術），或者它們本身就可以創建設置維護程序。

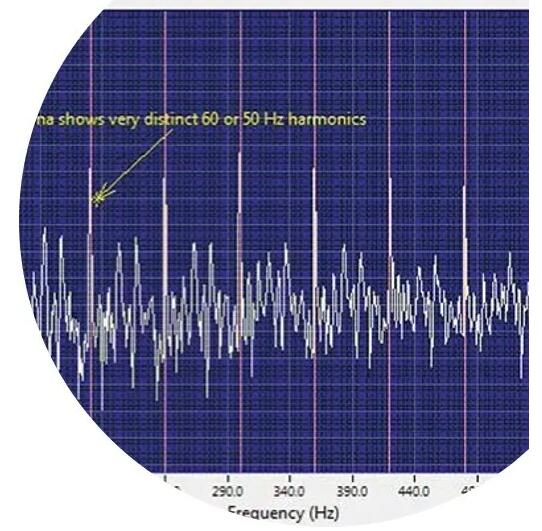

使用超聲波儀器檢測可以盡早發現潛在故障，因此非常適合電氣故障檢測（局放測試和電暈測試等）和機械故障檢測（旋轉的機械設備和皮帶、軸承和傳送帶等），以及氣體泄漏的排查（壓縮空氣、蒸汽系統和天然氣等）。

FLIR SI124工業聲波成像儀

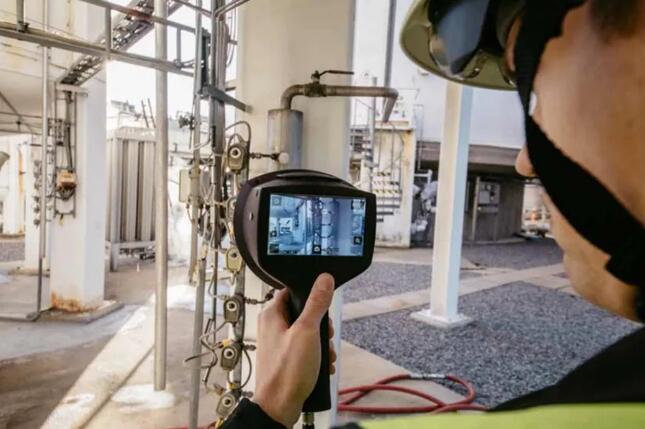

FLIR Si124是一款簡單易用的智能成像系統，借助這款輕便的單手操作聲波成像儀設備，公共事業、制造業和工程類專業從業人員可以輕松發現效能損失問題和潛在故障，其速度比傳統方法快10倍。

探測最佳頻率

FLIR Si124接收頻率范圍是2kHz至31kHz，次頻率段是泄漏最容易被探測的區間段，涵蓋了可聽聲和超聲波，可以過濾工業環境中常見的背景噪聲，生成精確的聲像。

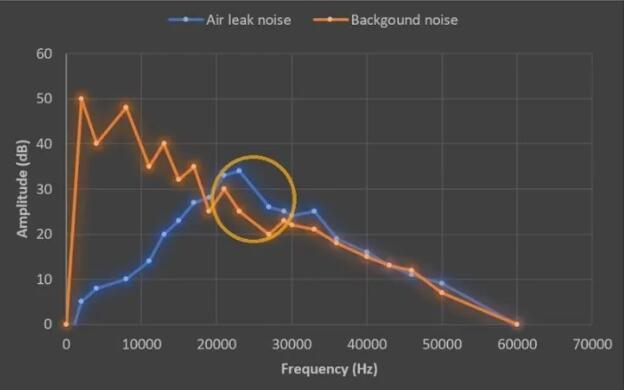

圖中可以看出，在工業現場中的噪聲聲壓隨著頻率的增加會逐漸降低，而氣體泄漏的升壓會在20-30khz時呈現一個高峰值。因此，15-30kHz段是氣體泄漏的最佳探測頻率。

124個麥克風

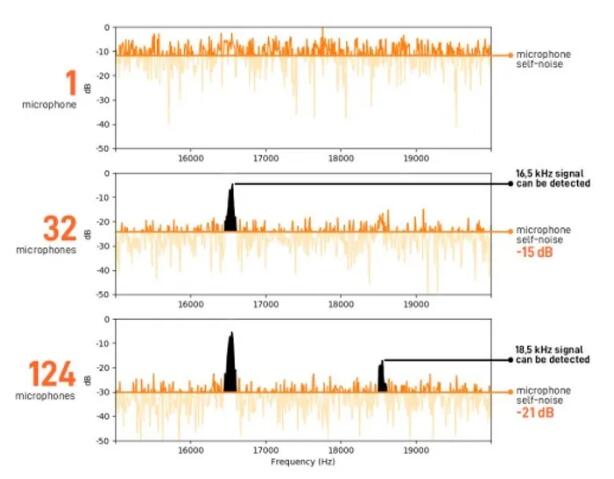

FLIR Si124內置124個麥克風，其通過使用多個麥克風來提高超聲成像整體麥克風的信噪比，并且更多的麥克風意味著更遠的探測距離。

更多麥克風也意味著改進了設備能更精確找出聲源的具體位置。

超聲波圖像

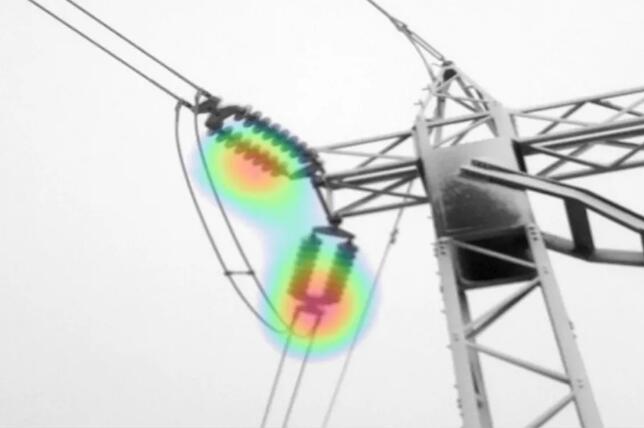

FLIR Si124可以生成精確的聲像，并且可將聲像實時疊加在可見光數碼圖像上，使用戶可以準確地查明聲音來源、區分問題。
