開關電源技術和變頻技術是建造環保節能社會的重要技術，上一期文章，我們介紹了橫河示波器如何幫助工程師測試開關損耗的基礎運用和操作方法，本期我們繼續介紹高階版的開關損耗測試方案。

對歷史存儲的應用

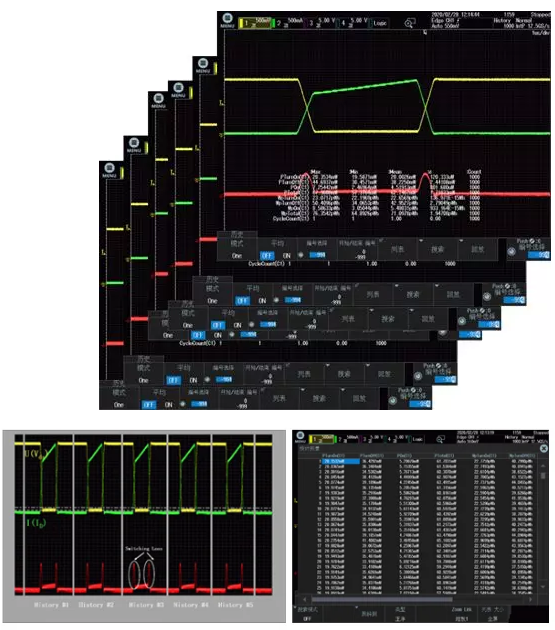

工程師除了需要測量常規單周期開關損耗，還需要關注多周期開啟損耗和關閉損耗。這需要用到示波器的歷史存儲與統計功能。DLM3000可以在高速波形捕獲基礎上對數據進行歷史存儲。它將觸發過的波形按時間順序毫無損失地自動保存在歷史存儲器，這就是歷史存儲功能(也稱為歷史回放功能)。捕捉完成后，DLM3000既可以一個周期一個周期地顯示測試波形和數據，也可以將所有波形疊加在一起顯示和比較。這樣工程師就可以在改變額定負載的同時，把捕捉到的多個周期波形保存到歷史存儲器，然后再評價開關損耗和負載的變化關系。

利用歷史回放功能可以觀測開關波形的變化趨勢。DLM3000可以對保存在歷史存儲器中的每個波形進行參數統計，分析多個周期的開關損耗，并計算出多開關周期的總損耗。

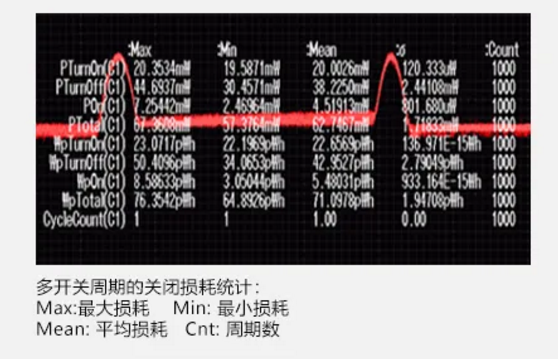

根據圖中的統計結果，波形參數Wp就是開關損耗 (PLOSS)，圖中顯示的是1000個開關周期的關閉部分波形，這些波形已被存儲到歷史存儲器中并且以疊加的方式顯示。使用歷史統計功能可以統計出它們的最大、最小和平均損耗，還可以利用平均損耗計算出總的開啟損耗和關閉損耗。利用歷史統計結果可以計算出總的關閉損耗，計算公式如下：

總損耗 (平均損耗 x 周期數) = Mean x Cnt

對周期統計的應用

周期統計功能就是以周期為單位對所選擇的波形參數進行統計的功能。該功能可以選擇參考波形，用參考波形的周期對其它波形進行周期統計。例如，可以把市電輸入到CH1，以市電的周期為單位對MATH1通道的功率波形進行統計，從而得到每個周期的功耗。

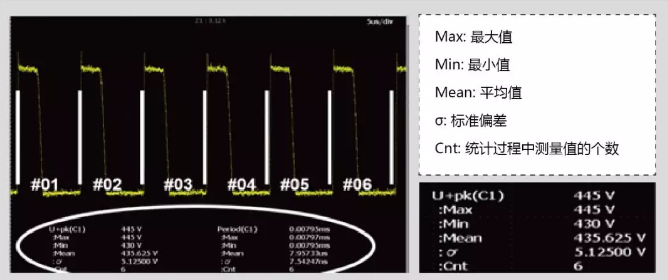

圖中的例子中，測得Vds波形的6個周期，周期統計功能計算出了每個開關周期的最大浪涌電壓(參數: U+pk)，以周期為單位統計出的最大值(445V)、最小值(430V)和平均值(435.625V)分別被顯示出來。

由于DLM3000具有最大500MW的長存儲，所以可以長時間連續采集多個周期的電壓(Vds)和電流(ID)的波形數據，并用運算通道M1計算出相應的開關損耗(Vds x ID)。在指定范圍內，使用DLM3000周期統計功能可以統計出每個周期的損耗(參數 Wp)。另外，DLMM3000還可以用列表和趨勢圖的方式顯示出單個周期的損耗變化，這個功能在下列應用中非常方便：

-查驗電源開啟直到穩定過程中每個開關周期的變化

-查驗負載變化過程中每個周期的總損耗的變化

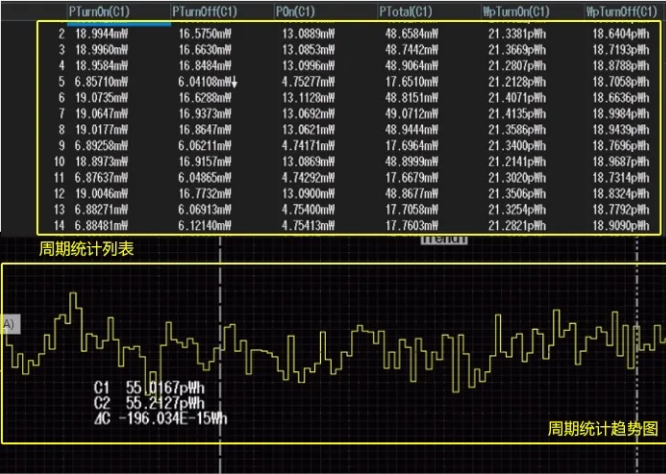

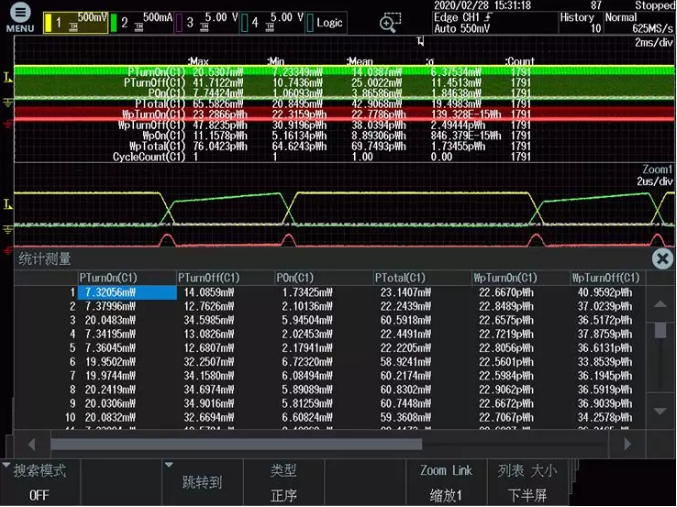

上圖以趨勢圖的方式顯示了大約20個開關周期波形的單個周期損耗的變化趨勢，同時以列表的方式顯示單個周期損耗，最大和最小值自動標有箭頭，一目了然。
