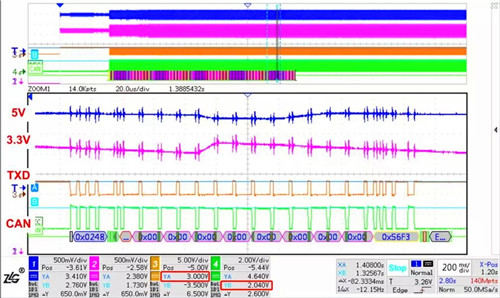

如圖5，異常位出現時，CAN模塊的供電為5.19V，此時TXD高電平閥值應該約為3.17V，而MCU的供電僅為3.08V，IO輸出電壓無法達到3.17V，故無法識別高電平。當TXD出現噪聲尖峰時，使TXD短時間高于3.17V，觸發CAN模塊內部切換，總線差分信號發生變化。
此處驗證了上文的猜測，確定故障發生原因?yàn)椋焊邷厣想姇r(shí)，MCU、CAN模塊供電電壓出現波動，CAN模塊的TXD引腳無法識別MCU發生的高電平信號，導致錯誤幀持續出現，造成CAN通信中斷。
3、解決方案
更換為電平匹配的隔離模塊后（由5V隔離模塊更換成3.3V隔離模塊），TXD高電平閥值電壓及CAN總線通訊電平幅值如下圖7所示，均已恢復正常幅值，通訊無異常。
圖7 更換模塊后的TXD高電平閥值以及CAN總線電平
關鍵詞:總線通訊 MCU 電路電壓 瀏覽量：47588
