摘要：CAN-bus總線在軌道交通、醫療設備等行業得到廣泛應用，但工程師們經常會遇到信號傳輸延遲的問題困擾。本文將針對傳輸延遲問題，進行詳細分析，并給出一些可行的解決方案。

由于CAN-bus總線的實時性強、抗干擾能力強等特點，在軌道交通、汽車電子等行業得到廣泛的應用。伴隨著技術的升級和CAN節點的增加，CAN協議提供的8字節數據傳輸以及最高1Mbps的波特率已經不能滿足工程師的應用需求。針對此現象，CiA協議聯合各大車廠，制定出新一代的CAN FD協議，其主要的內容就是將一幀的數據段由8字節提升到64字節，同時可以提升數據段的波特率，以縮短通訊時間。

在一些行業中，對實時性要求很高，例如CAN通信在軌道交通制動系統中的應用，如果CAN-bus總線通訊出現了延遲，會嚴重影響軌道交通安全，造成列車運行癱瘓，甚至危及人身安全。那么，如何評估CAN網絡延時情況以及如何降低CAN/CAN FD通訊延遲，保證通訊穩定呢？接下來，做詳細介紹。

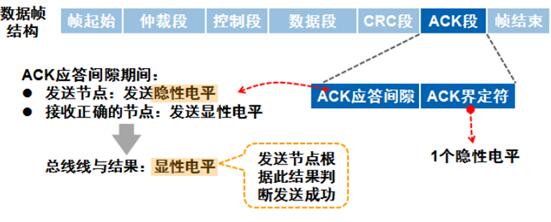

CAN-bus總線采用多主通信模式、非破壞式總線仲裁機制。發送節點在發送報文時，在發完CRC校驗場之后，會發出長度為2個位的ACK段，如圖1所示。當接收節點正確接收到有效報文時，就會在應答間隙（ACK SLOT）向發送節點發送一個“顯性”位來作為回應。發送節點檢測到總線呈現顯性狀態，便認為成功發送報文。如果發送節點沒有檢測到有效的顯性位，則認為總線錯誤。所以，CAN FD信號延遲的最大時限是確保發送節點在應答間隙內接收到有效的應答信號。

圖1  ACK應答

以1Mbit/s波特率為例，在單次采樣模式下，當采樣率為75%時，應保證在750ns內，發送節點能夠采集到接收節點發出的顯性位，否則會出現總線錯誤。即，延時總和時間≤位時間x采樣點百分比。

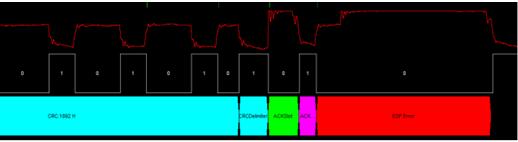

工程師們在開發設計CAN底層硬件時，需要結合應用場景充分考慮延遲帶來的影響。那么，工程師如何快速評估CAN網絡的延時情況？如圖2所示，是CANScope分析儀抓取的，由于傳輸延遲導致的錯誤波形。

圖2 傳輸延遲錯誤

由于ACK界定符被前面的應答場嚴重壓縮，導致被某個節點識別為顯性（原本是隱性），所以這個識別錯誤的節點后面發出了錯誤幀，進行全局通知，讓發送節點重新發送。

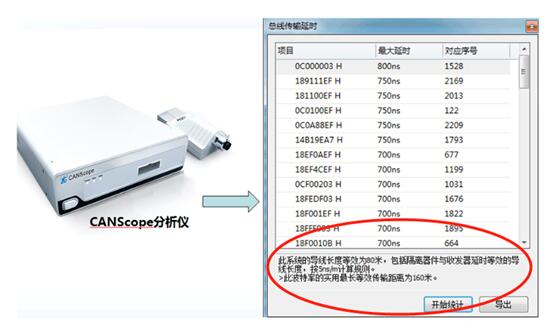

CANScope分析儀可以提供傳輸延遲測量的功能，可以進行單幀的延遲測量，也可以進行所有波形的延時統計。如圖3所示，可以通過延遲測量出導線的等效長度，即最大延遲÷5ns/m，并給出該波特率下最長等效傳輸距離。

圖3  CANScope傳輸延遲測量功能

通過延時上限可以了解到，我們需要嚴格的控制總線上各個部分造成的延時時間，確保延時時間總和在一定范圍內。接下來，以CAN FD為例，了解一下造成延時的具體原因。

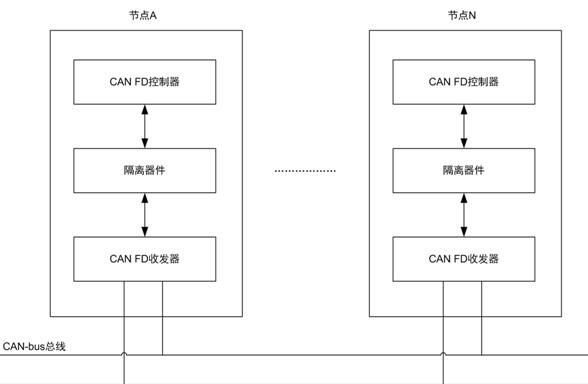

如圖4所示，CAN FD網絡上兩節點之間通信過程中，CAN FD報文首先從節點A控制器發出，經過隔離器件、CAN FD收發器發送到總線上，再通過一段距離的傳輸依次達到節點B的CAN FD收發器、隔離器件，CAN FD控制器，最后又節點B發出ACK顯性應答位，重復上述過程到達節點A。很明顯，整個過程中，會影響信號傳輸延遲的因素有：CAN FD控制器、隔離方式、收發器循環延時、線纜傳播。

圖4總線節點通訊結構

CAN FD控制器造成的延時可以從兩方面分析：

l  軟件延時：在應用進程中，主CPU將數據從CAN FD控制器中讀寫耗費的時間；

l  控制器延時：CAN FD控制器實現串行化信息所耗費的時間。

這個過程中與主控制器、CAN FD控制器、接口芯片等有關，通常情況下，延時在納秒級以下，可以忽略不計。

為了增加信號傳輸?shù)目煽啃?，通常都會在CAN FD底層硬件設計中添加隔離設計。隔離器件的添加，帶來一定的延時并影響CANFD系統容許的線纜長度。不同的隔離方式，延時效果也不同。
